Замена двигателей пропеллеров видеодрона Protocol AP
В этом руководстве показано, как заменить двигатели пропеллеров дрона Protocol Videodrone AP. Рабочие двигатели пропеллеров являются неотъемлемой частью обеспечения правильного полета вашего дрона. Перед тем как заменить двигатели, убедитесь, что нет мусора, который может мешать их нормальному вращению.
Не забудьте использовать прилагаемую отвертку, которая шла с вашим дроном.
Требуется паяльник, поэтому имейте его под рукой.
Шаг 1

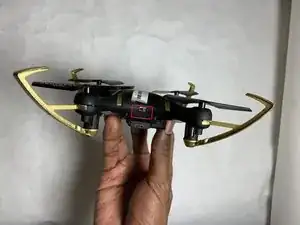

Выключите дрон перед продолжением выполнения руководства.
Шаг 2

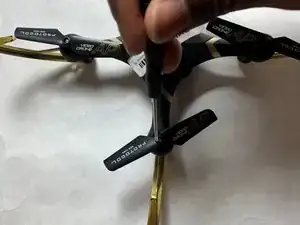

Используйте отвертку Philips #0, чтобы удалить четыре винта пропеллера.
Если у вас нет отвертки, прилагаемой к комплекту дрона, используйте отвертку Philips #0.
Шаг 3

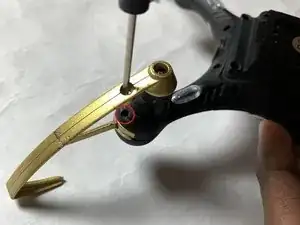

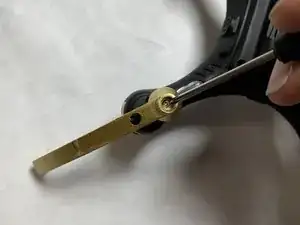

Используйте отвертку Philips #0, чтобы удалить восемь винтов защитного кожуха пропеллера.
Шаг 4

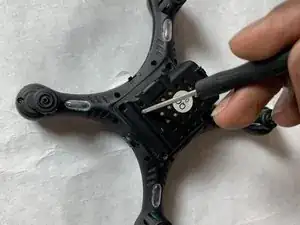

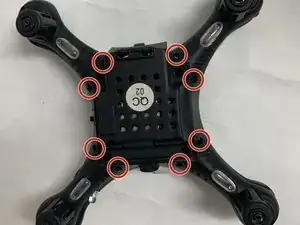

Используйте отвертку Philips #0, чтобы удалить восемь винтов корпуса с нижней части дрона.
Шаг 5
Откройте корпус, чтобы получить доступ к основной плате.
Шаг 6

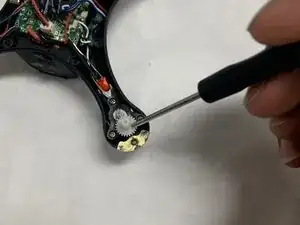

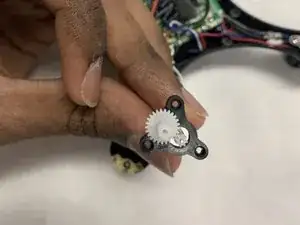

Используйте отвертку Philips #0, чтобы удалить три винта кожуха мотора. На каждый мотор приходится три винта.
Пластиковый корпус приклеен непосредственно к мотору.
Шаг 7

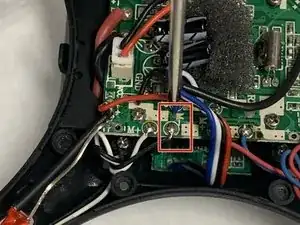

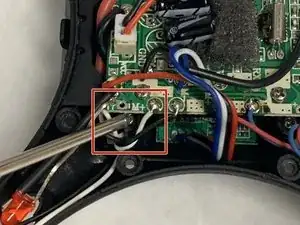

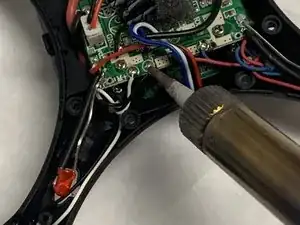

Отпаяйте провода, соединяющие мотор пропеллера с материнской платой (по 2 на мотор), и удалите мотор из устройства.
Для получения дополнительной информации о пайке соединений, пожалуйста, посетите руководство по пайке и отпайке соединений.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
