Замена проводки аккумулятора видеодрона AP
Этот гид покажет вам, как заменить аккумулятор и припаять новые провода к материнской плате. В этот гид включены настоятельно рекомендуемые советы по пайке. ОСТОРОЖНО: Паяльник будет горячим и может вызвать легкие ожоги при неправильном обращении.
Шаг 1

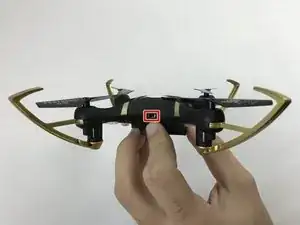

Убедитесь, что дрон выключен
Шаг 2

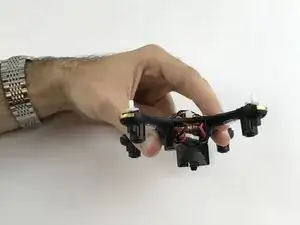

Откройте крышку и осторожно вытащите аккумулятор, чтобы получить доступ к соединению проводов
Шаг 3

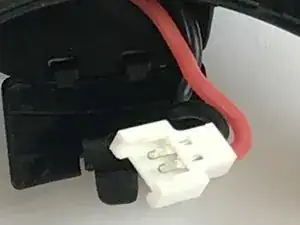

Осторожно разъедините соединение проводов
Шаг 4

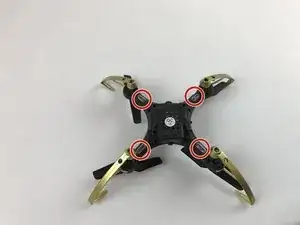

Открутите 4 винта с нижней части дрона.

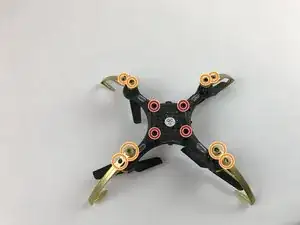

Открутите 8 винтов, соединяющих защиту пропеллеров с дроном.

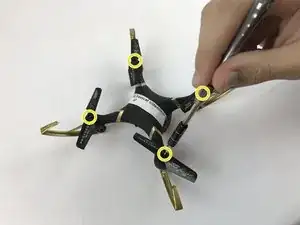

Открутите четыре винта пропеллера.
Один винт спрятан за отверткой.
Шаг 5
Осторожно удалите неисправные провода аккумулятора из дрона
Шаг 6
Пропустите провода через отверстие, используя пинцет для захвата провода и осторожно потяните через него.
Шаг 7

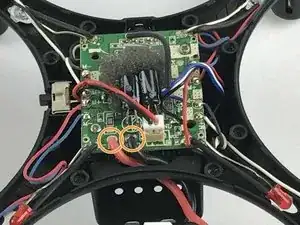

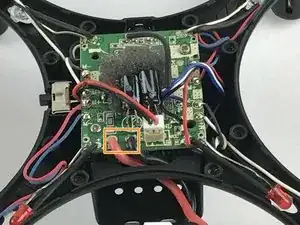

Используйте паяльник для пайки новых проводов на материнскую плату. ОСТОРОЖНО: Паяльник может нагреться и вызвать легкие ожоги при неправильном обращении.
Используйте этот гид для обучения пайке: https://www.youtube.com/watch?v=QKbJxytE...
Шаг 8
Подключите аккумулятор обратно и проверьте питание, включив дрон и проверив, загорятся ли 4 светодиода.
Заключение
Все готово!
Перевод руководства с ifixit.com
