Замена камеры Yuneec Breeze 4K

Перед началом наденьте антистатический браслет, чтобы предотвратить повреждение от статического электричества, и извлеките аккумулятор.

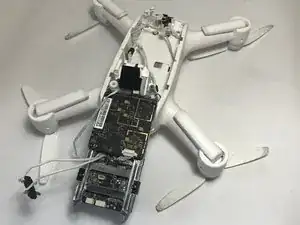

После извлечения аккумулятора переверните дрон так, чтобы камеры были направлены вверх.

Захватите коннектор провода маленькими плоскогубцами и медленно вытяните его.

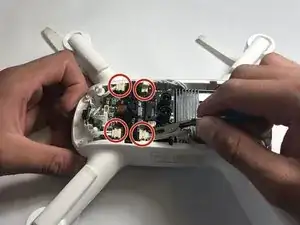

Снимите четыре белых резиновых демпфера, расположенных в каждом углу рамки, которые удерживают её на месте.

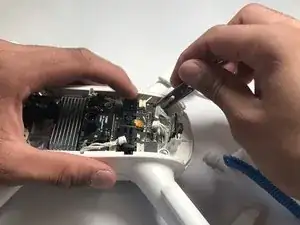

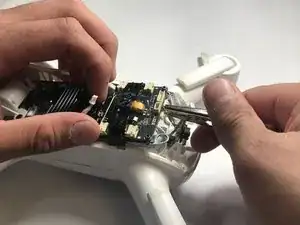

Отключите два вертикальных разъёма, расположенных в задней части платы M7.

Немного приподнимите плату M7, чтобы извлечь два разъёма, расположенные под задней частью платы.

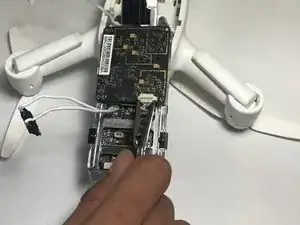

После отключения всех разъёмов сверху платы M7 аккуратно поверните плату на бок и снимите все разъёмы снизу.

Наклоните плату M7 на бок. Отверткой Phillips #00 отвинтите два чёрных винта, удерживающих большой чёрный двухконтактный вход.

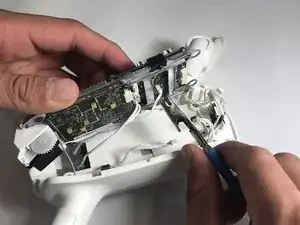

Плоскогубцами разъедините разъём аккумулятора.

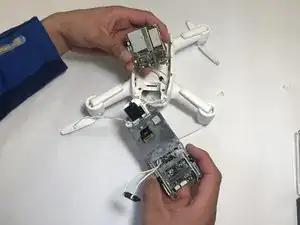

Переверните всю рамку вместе с платой M7 и платой A9.

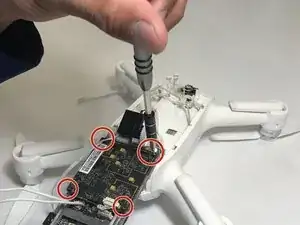

Четыре винта удерживают плату A9. С помощью бита H1.5 отвинтите эти болты, чтобы разобрать плату A9.

Отключите единственный провод, подключённый к плате A9.

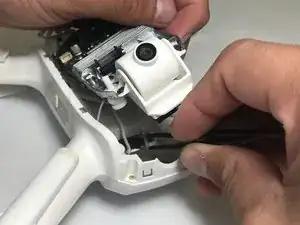

Отделите рамку от другой платы. Камера будет подключена разъёмом и должна легко отсоединиться.

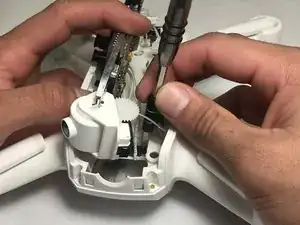

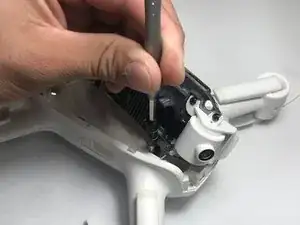

Отвинтите четыре винта, которые крепят камеру к рамке.
