Замена мотора Protocol Vento
Дрон Protocol Vento имеет четыре мотора. Каждый мотор расположен у основания одной из четырёх рук дрона. В этом руководстве показано, как снять и заменить мотор.
Шаг 1
Возьмитесь за хвостовую часть дрона в месте, где выступает край аккумулятора.
Шаг 2
Оттяните аккумулятор от дрона, чтобы извлечь его.
Не пытайтесь выполнять какие-либо ремонты или замену до извлечения аккумулятора из дрона.
Шаг 3

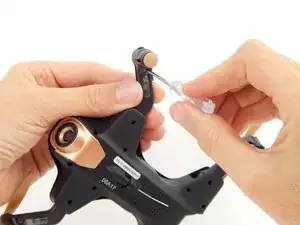

Поместите лопаточку под основание пропеллера.
Шаг 4
Приложите умеренное усилие, чтобы поддеть пропеллер из его основания. Пропеллер должен выскочить.
Шаг 5
Открутите винт Phillips №000 длиной 4,9 мм, расположенный на конце крыла дрона.
Шаг 6

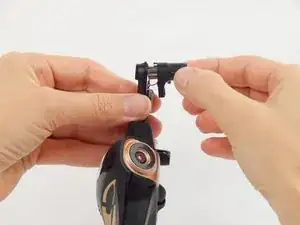

Держите основание крыла, одновременно осторожно оттягивая крышку мотора от крыла.
Не тяните слишком сильно, так как к мотору подсоединены провода. Не перерезайте провода.
Шаг 7

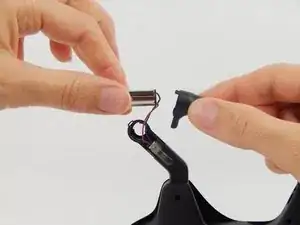

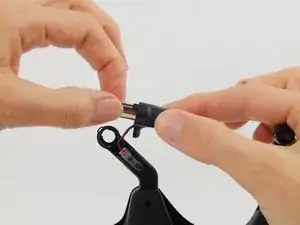

Осторожно вытащите мотор из пластиковой крышки.
Не сжимайте и не тяните слишком сильно, чтобы не повредить разъём мотора.
Шаг 8

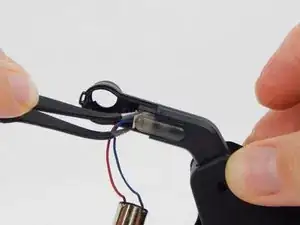

Синие и красные провода мотора закреплены белой клеммой. Эта клемма вставлена в слот в ноге дрона.
Схватите кромки клеммы пинцетом и потяните наружу.
Не тяните непосредственно за провода, чтобы не отделить их от клеммы.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
