Замена материнской платы Yuneec Breeze 4K

Перед тем как начать, наденьте антистатический браслет, чтобы предотвратить повреждение от статического электричества, и снимите аккумулятор.

Переверните дрон так, чтобы винты были внизу, а камера — сверху.

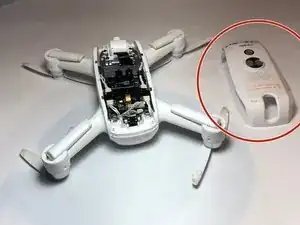

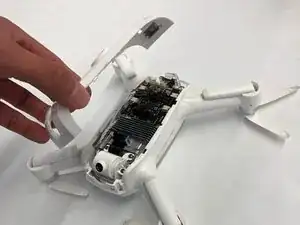

Ухватитесь за крышку, закрывающую остальные провода, и слегка потяните ее, чтобы снять.

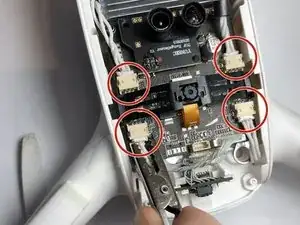

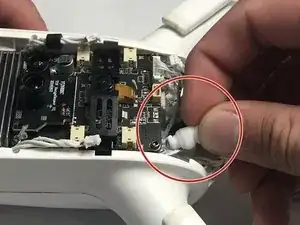

Удалите 4 резинок, которые соединяют дрон и его внутренние части.

Эти резинки расположены в каждом углу дрона и белого цвета.

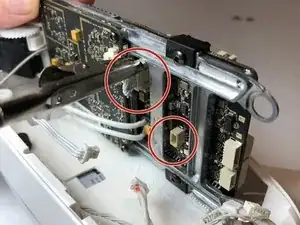

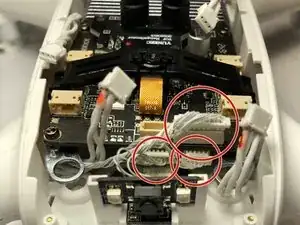

Отключите четыре кабеля, которые подключены к верхней части рамы.

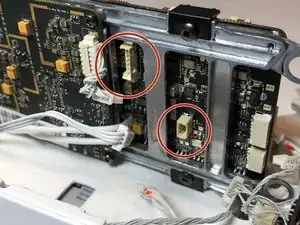

Остальные провода, которые все еще подключены, можно отключить.

Для этого используйте пинцет.

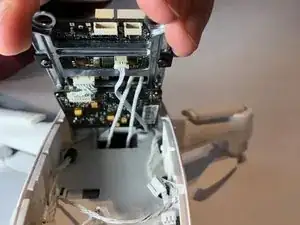

Поднимите или наклоните всю раму вместе с материнской платой и отключите все провода.

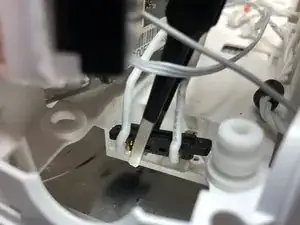

Разъем батареи имеет два провода, соединенные с разъемом, с двумя маленькими винтами.

Открутите два винта и разделите используя маленький пинцет.

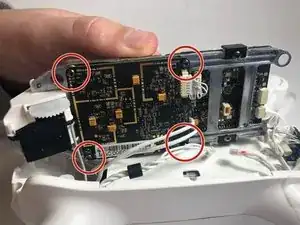

Переверните раму и материнскую плату и открутите материнскую плату.

На каждом углу материнской платы есть по четыре винта.

После того как винты будут извлечены, материнская плата может быть аккуратно вынута руками.

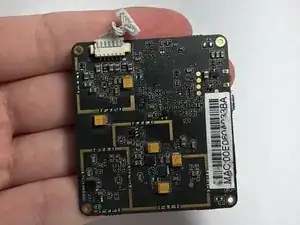

Удалите материнскую плату из устройства.
