Замена экрана Yuneec ST10 Plus

Транспорт

Yuneec ST10 Plus — это наземный пульт управления, который использует экран для отображения вида с камеры и полётной информации. Если экран треснул, получил повреждение от воды или не реагирует на прикосновения, это руководство поможет вам его заменить.

Сломанный экран может вызывать размытое изображение, отсутствие картинки или неработающие сенсорные элементы управления. В этом руководстве пошагово показано, как открыть пульт, снять повреждённый экран и установить новый.

Перед началом проверьте наличие осыпавшегося или разбитого стекла и убедитесь, что пульт выключен.

Шаг 1

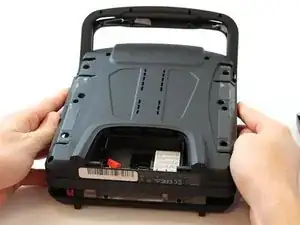

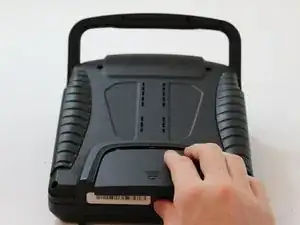

Переверните пульт дисплеем вниз, чтобы получить доступ к отсеку батареи.

Возьмитесь за крышку отсека и потяните вниз.

Шаг 2

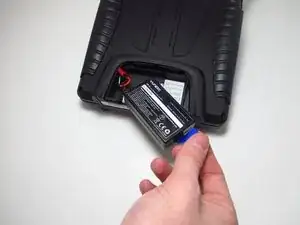

Аккуратно приподнимите синюю язычок, соединённый с батареей, чтобы вынуть аккумулятор из посадочного места.

Шаг 3

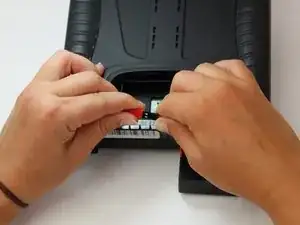

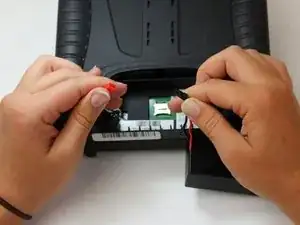

Чтобы отключить батарею от пульта, схватите красный и чёрный разъёмы.

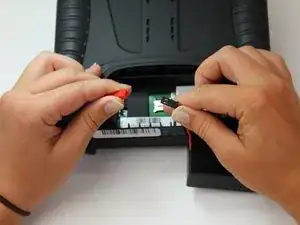

Аккуратно потяните за разъёмы, пока они не отсоединятся.

Шаг 4

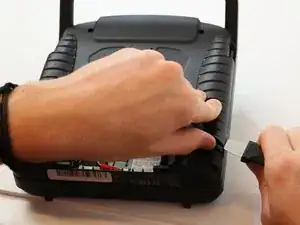

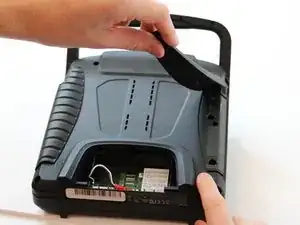

Подденьте пластиковой лопаткой резиновые накладки снизу и подведите её под резиновые захваты, затем подоприте вверх.

Свободной рукой захватите резиновые накладки и потяните вверх, чтобы снять их.

Шаг 5

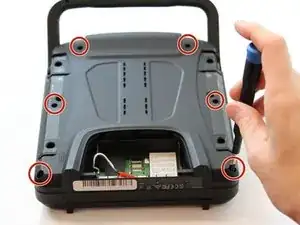

Снимите шесть 1,3 см винтов на задней панели пульта с помощью шестигранной биты 5.5 мм.

Шаг 6

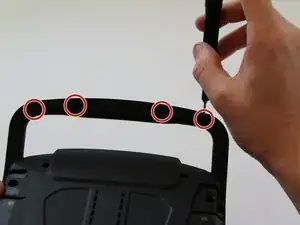

Снимите четыре винта 6 мм с ручки с помощью шестигранной биты 4 мм.

Шаг 7

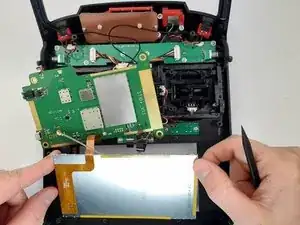

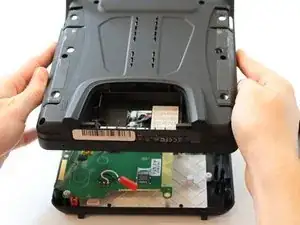

Осторожно потяните заднюю панель вверх и от себя, чтобы снять её. Действуйте медленно — панели соединены проводами, которые легко можно порвать.

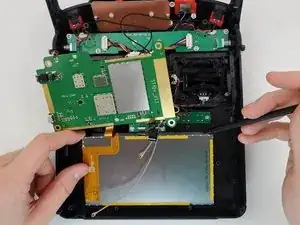

Шаг 8

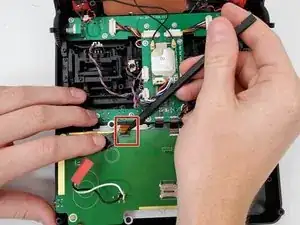

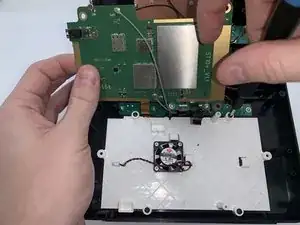

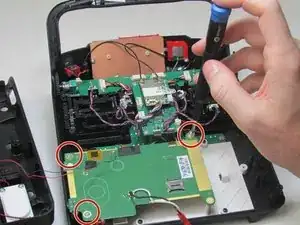

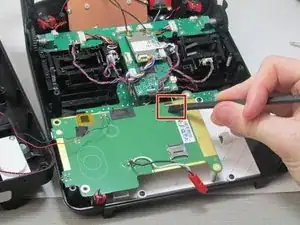

Отвинтите три винта 5 мм на плате экрана крестовой отвёрткой Phillips #0.

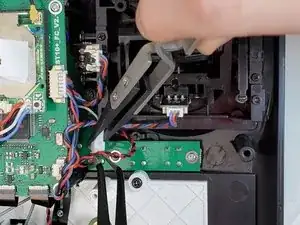

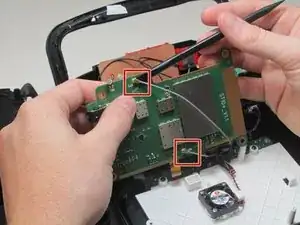

Шаг 9

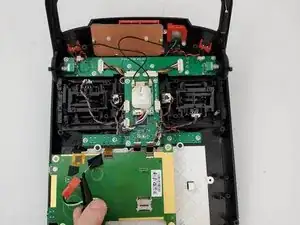

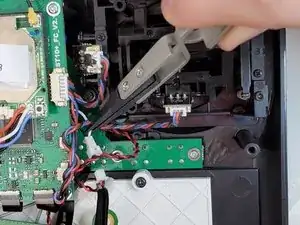

Возьмите плоский конец лопатки и поместите его под белый фиксатор ZIF-разъёма ленточного кабеля. Поднимите белый фиксатор, чтобы освободить ленточный кабель.
