Замена фронтальной камеры Protocol Vento

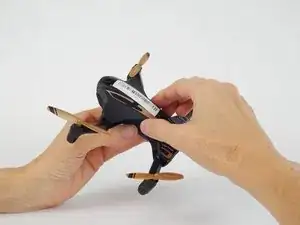

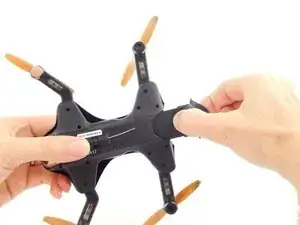

Удерживайте хвостовую часть дрона, где выступает край батареи.

Оттяните батарею от дрона.

Не пытайтесь выполнять какие-либо ремонты или замены, пока не извлечете батарею из дрона.

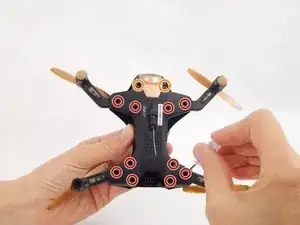

Чтобы открыть дрон, нужно удалить двенадцать винтов:

Десять винтов Phillips #000 длиной 5.7 мм с нижней части корпуса дрона.

Два винта Phillips #000 длиной 4.5 мм спереди дрона.

Не обязательно снимать четыре винта на руках дрона.

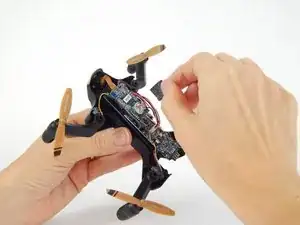

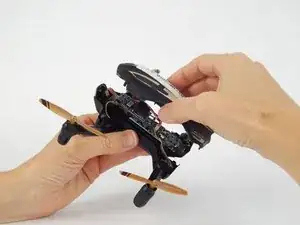

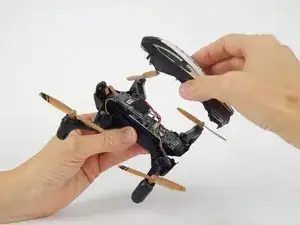

Переверните дрон и снимите пластиковую верхнюю крышку.

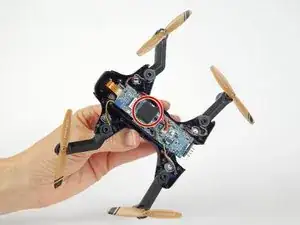

Удалите монтажный поролоновый слой, расположенный на плате передатчика Wi-Fi.

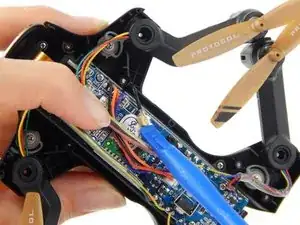

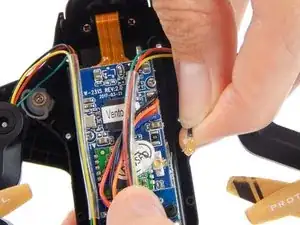

Отогните золотой разъем антенны Wi-Fi, расположенный под ранее удаленным поролоновым слоем, от платы передатчика Wi-Fi, чтобы отключить его.

Убедитесь, что вы прилагаете усилие только к золотому разъему, а не к черному проводу, так как соединение между ними очень хрупкое.

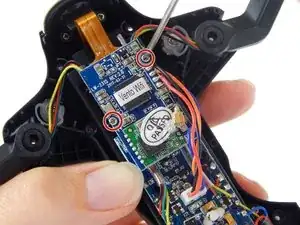

Удалите два винта Phillips #000 длиной 3.8 мм с платы передатчика Wi-Fi.

Будьте осторожны с деликатным шлейфом, прикрепленным к камере.

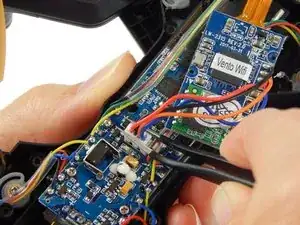

Отключите белый зажим, соединяющий четыре цветных провода (черный, оранжевый, красный, синий) с материнской платой.

Убедитесь, что вы тянете только за белый зажим, чтобы не повредить провода.

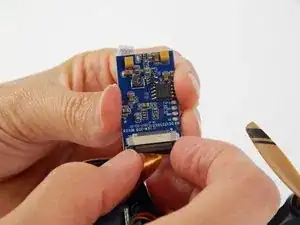

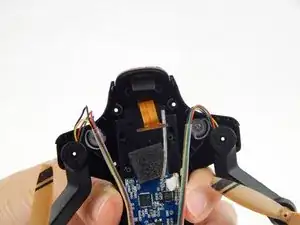

Осторожно вытащите черный клин из основной платы, пока он не остановится. Вы почувствуете, как он выезжает, а затем останавливается.

Черный вкладыш служит клином, который удерживает шлейф, прикрепленный к плате. Клин нужно немного поддеть, прежде чем можно будет удалить кабель.

Легонько потяните шлейф от разъема.

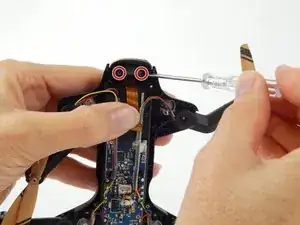

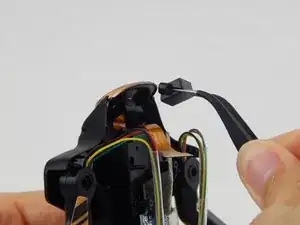

Удалите два винта Phillips #000 длиной 4.9 мм, которые крепят камеру к передней части корпуса дрона.

Поднимите держатель камеры и камеру вверх и в сторону от дрона.
