Замена Wi‑Fi антенны Protocol Vento

Хватайте хвостовую часть дрона в месте, где выступает кромка аккумулятора.

Оттяните от дрона, чтобы извлечь аккумулятор.

Не предпринимайте никакого ремонта или замен до извлечения аккумулятора из дрона.

Чтобы добраться внутрь дрона, нужно открутить двенадцать винтов:

Десять винтов Phillips #000 длиной 5,7 мм на нижней части корпуса дрона.

Два винта Phillips #000 длиной 4,5 мм спереди дрона.

Нет необходимости снимать четыре винта на плечах дрона.

Переверните дрон и снимите верхнюю пластиковую крышку корпуса.

Снимите поролоновую клейкую прокладку, расположенную на плате передатчика Wi‑Fi.

Отожмите золотой разъем антенны Wi‑Fi, расположенный под ранее снятой поролоновой прокладкой, от платы передатчика Wi‑Fi, чтобы отсоединить его.

Усилие прикладывайте только к золотому разъему, а не к прикреплённому к нему чёрному проводу — соединение между ними очень хрупкое.

Снимите два винта Phillips #000 длиной 3,8 мм, удерживающие плату передатчика Wi‑Fi.

Осторожно обращайтесь с деликатным ленточным кабелем, подключённым к камере.

Отключите белую клемму, соединяющую четыре цветных провода (чёрный, оранжевый, красный, синий) с материнской платой.

Тяните только за белую клемму, чтобы не повредить провода.

Осторожно потяните чёрную клипсу от основной платы, пока она не сдвинется до упора. Вы почувствуете, как она выскользнет, затем остановится.

Чёрная вставка действует как клиновой фиксатор, удерживающий ленточный кабель на плате. Клин необходимо освободить, прежде чем кабель можно будет вынуть.

Слегка потяните ленточный кабель от разъёма.

Снимите два винта Phillips #000 длиной 4,9 мм, крепящие камеру к передней части корпуса дрона.

Поднимите держатель камеры вместе с камерой и отведите их от дрона.

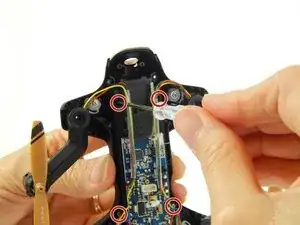

Открутите четыре угловых винта Phillips #000 длиной 4,9 мм, которыми чёрная подставка материнской платы прикручена к дрону.

Нет необходимости откручивать материнскую плату от чёрной подставки.

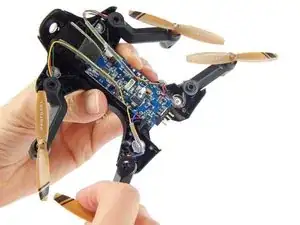

Возьмитесь и потяните каждую из четырёх рук дрона в направлении их пропеллеров по очереди, чтобы снять их с дрона.

Аккуратно выньте материнскую плату из дрона.

Четыре руки дрона будут свисать с материнской платы на своих проводах.

Выньте чёрный прямоугольный корпус из дрона.

Он не закреплён винтами.

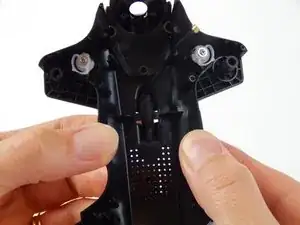

Держите корпус дрона обеими руками так, чтобы внутренняя часть корпуса была обращена к вам.

Осторожно разогните корпус наружу, чтобы два защёлкивающих фиксатора (удерживающие антенну) слегка разошлись.

Одновременно протолкните антенну с задней части дрона к себе, пока она не освободится из защёлок.
