Замена камеры Protocol Videodrone AP
В этом руководстве показано, как заменить модуль камеры для дрона Protocol Videodrone AP. Это относительно длительный процесс, так как придётся разобрать большую часть дрона. Сам модуль камеры включает в себя корпус датчика и подключенную к нему плату. Нужно заменить только плату, так как корпус датчика прикреплён к ней.
Не забудьте использовать прилагаемую крестовую отвертку #0, которая шла в комплекте с дроном.
Потребуется паяльник — подготовьте его заранее. Если у вас мало опыта в пайке, ознакомьтесь с этим руководством по Как паять и распаивать соединения.
Перед началом убедитесь, что дрон выключен и отсоединён от зарядного устройства. Также следует вынуть аккумулятор перед началом работы.
Шаг 1

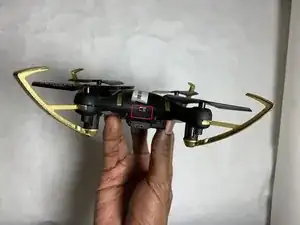

Перед началом ремонта выключите дрон.
Шаг 2

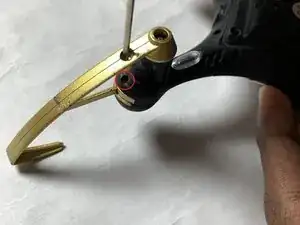

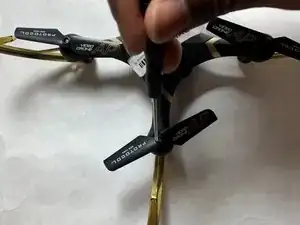

Снимите винты пропеллеров (1 на каждый пропеллер).
Если у вас нет отвертки из комплекта, можно использовать крестовую отвертку #0.
Шаг 3

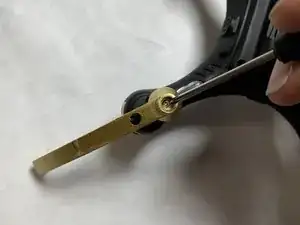

Снимите винты, крепящие защитные ограждения пропеллеров, с помощью крестовой отвертки #0 (2 на каждое ограждение).
Шаг 4

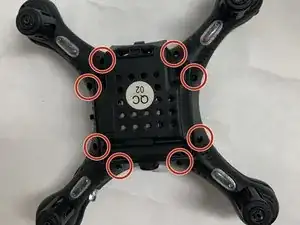

С помощью крестовой отвертки #0 выкрутите восемь винтов, фиксирующих корпус дрона.
Шаг 5

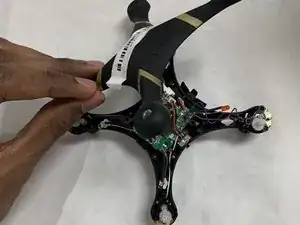

Снимите корпус.
Шаг 6

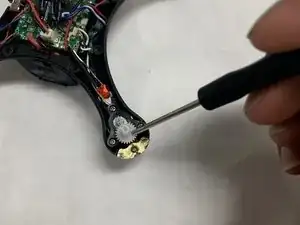

Снимите винты моторов пропеллеров (3 на каждый мотор).
Пластиковый держатель винта прикреплён к мотору.
Шаг 7

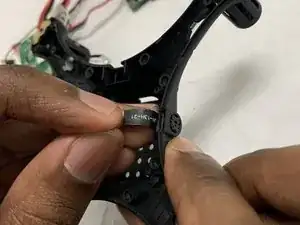

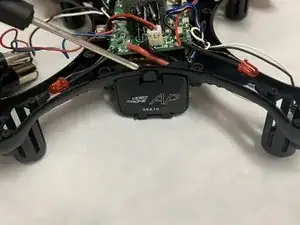

Нажмите защёлку, чтобы открыть отсек аккумулятора.

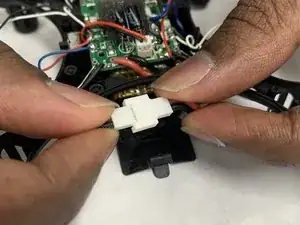

Отключите разъёмы аккумулятора.

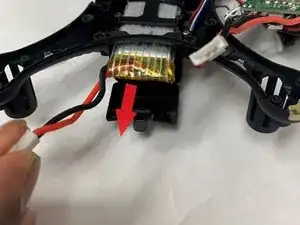

Извлеките аккумулятор.
Шаг 8

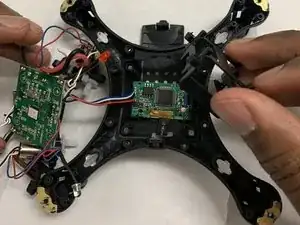

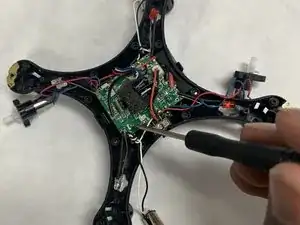

С помощью крестовой отвертки #0 выкрутите четыре винта платы.
Снимите плату.
Шаг 9

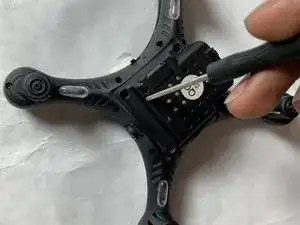

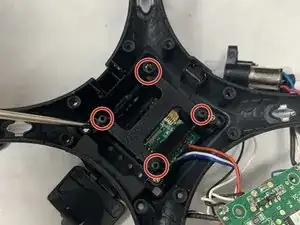

Снимите четыре винта отсека аккумулятора крестовой отверткой #0.
Снимите отсек аккумулятора, чтобы открыть плату камеры под ним.
Шаг 10
Потяните полосу вверх, чтобы извлечь камеру из её гнезда.
Шаг 11
Извлеките плату камеры из корпуса.
На основной плате распаяйте точки подключения, соединяющие плату камеры.
Необходимо распаять четыре провода. Цвета: красный, белый, чёрный и синий.
Для дополнительной информации по пайке посетите руководство Как паять и распаивать соединения.
Заключение
Для сборки устройства выполните указанные инструкции в обратном порядке.
Перевод руководства с ifixit.com
