Замена джойстиков Yuneec ST10 Plus
Это руководство объясняет, как правильно снять и заменить джойстики на Yuneec ST10 Plus в случае их механических проблем. Джойстики подвержены износу при обычном использовании и могут легко ломаться. Поскольку джойстики являются основной функцией управления устройством, важно заменить их, если они перестали корректно работать.
Чтобы проверить, являются ли проблемы механическими или электронными, переместите джойстики в разные направления, чтобы убедиться, что они работают как ожидалось. Если нет, то проблема механическая, и это руководство поможет её устранить.
Шаг 1
Переверните пульт управления, чтобы получить доступ к отсеку батареи.
Возьмите крышку отсека и потяните вниз.
Шаг 2
Осторожно поднимите синюю язычковую перемычку, соединённую с батареей, чтобы вынуть батарею из посадочного места.
Шаг 3
Чтобы отключить батарею от пульта, возьмитесь за красный и чёрный разъёмы.
Осторожно потяните за разъёмы, пока они не отключатся.
Шаг 4

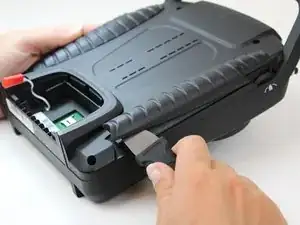

Подведите медиатор под резиновые накладки и подденьте вверх.
Свободной рукой захватите резиновые накладки и потяните вверх, чтобы снять их.
Шаг 5

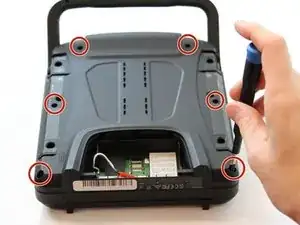

Снимите шесть винтов длиной 1,3 см на задней панели пульта, используя биту с шестигранником 5,5 мм.
Шаг 6

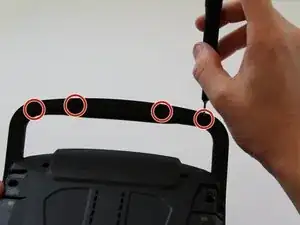

Снимите четыре винта 6 мм с рукояти, используя биту с шестигранником 4 мм.
Шаг 7

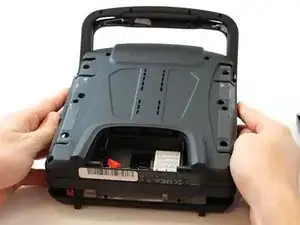

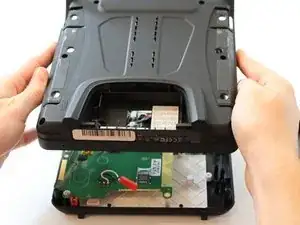

Осторожно потяните заднюю панель вверх и от себя, чтобы снять её. Действуйте медленно, поскольку между панелями проходят провода, которые легко порвать.
Шаг 8

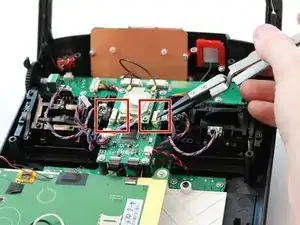

Используйте пинцет с нейлоновыми наконечниками, чтобы вытащить два кабеля джойстиков из их разъёмов.
Разъёмы кабелей расположены в середине устройства и выровнены по отношению к двум джойстикам на плате.
Шаг 9

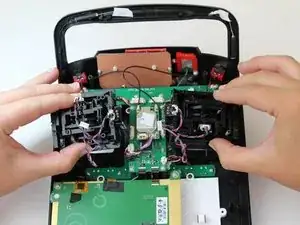

Используя биту с шестигранником 5 мм, снимите восемь винтов длиной 10 мм вокруг обоих джойстиков.
Шаг 10
Переверните пульт управления обратно лицевой стороной вверх.

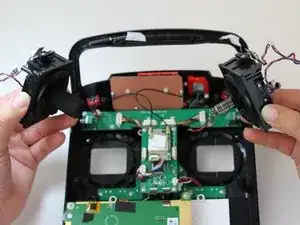

Снимите джойстики.
Перевод руководства с ifixit.com
