Замена переключателя камеры Yuneec ST10 Plus
В этом руководстве представлен пошаговый процесс снятия и замены кнопок на плечах, управляющих камерой или записью видео на пульте управления Yuneec ST10 Plus. Левая кнопка вызывает камеру дрона для создания снимка, а правая кнопка переключает функцию записи. Если одна из этих функций перестала работать и вы выяснили, что причина в физических переключателях, это руководство поможет заменить неисправную кнопку и восстановить работоспособность пульта.
Хорошая новость: оба переключателя подключены через кабельные разъёмы, поэтому для их замены пайка не потребуется!
Шаг 1

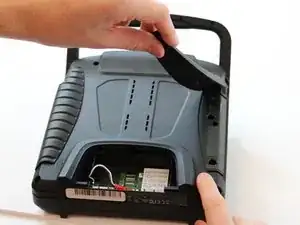

Переверните пульт чтобы получить доступ к отсеку аккумулятора.
Возьмитесь за крышку отсека и потяните вниз.
Шаг 2
Осторожно приподнимите синий язычок, соединённый с аккумулятором, чтобы извлечь аккумулятор из посадочного места.
Шаг 3
Чтобы отключить аккумулятор от пульта, возьмитесь за красный и чёрный разъёмы.
Аккуратно потяните за разъёмы, пока они не отсоединятся.
Шаг 4

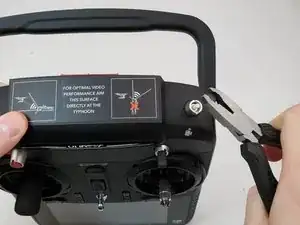

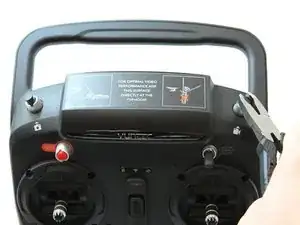

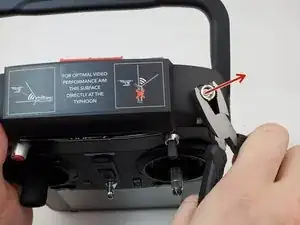

Захватите верхнюю часть чёрного колпачка на кнопке плоскогубцами и сильно потяните вверх.
Шаг 5

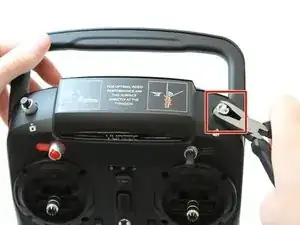

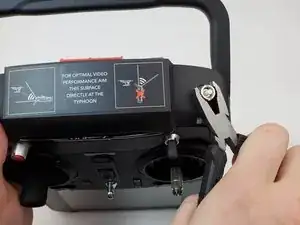

Поверните против часовой стрелки серебристую часть детали с помощью плоскогубцев.
Шаг 6

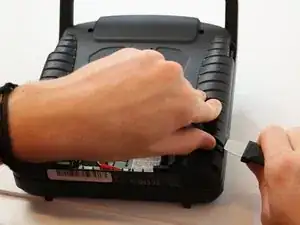

Просуньте лопаточку под резиновые накладки и подденьте вверх.
Свободной рукой захватите резиновые накладки и потяните вверх, чтобы снять их.
Шаг 7
Снимите шесть винтов длиной 1,3 см на задней панели пульта, используя головку-шестигранник 5,5 мм.
Шаг 8
Снимите четыре винта длиной 6 мм со штанги, используя биту‑шестигранник 4 мм.
Шаг 9

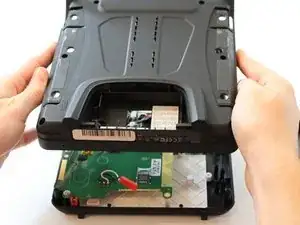

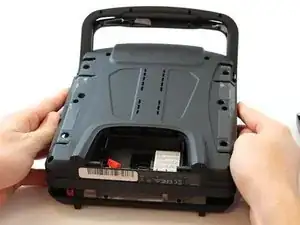

Осторожно поднимите и отведите назад заднюю панель, чтобы снять её. Действуйте медленно, поскольку панели соединены проводами, которые легко порвать.
Шаг 10
Переверните устройство.

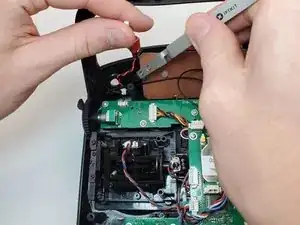

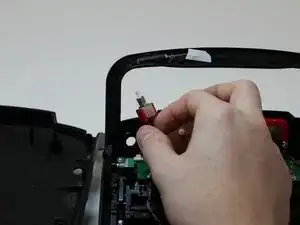

После снятия серебристой крышки, удерживающей переключатель, извлеките переключатель, захватив его и потянув назад в вашу сторону.
Шаг 11

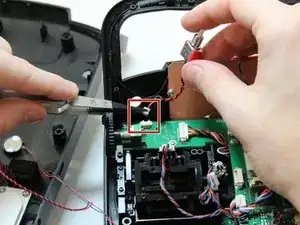

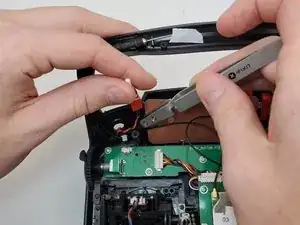

После извлечения переключателя отключите его от печатной платы, вытянув кабель из кабельного разъёма.
Кабель выйдет при вытягивании от вас, если нижняя часть контроллера ориентирована ближе к вам.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
