Замена пружины переключателя камеры Yuneec ST10 Plus

Переверните пульт вниз, чтобы получить доступ к отсеку батареи.

Возьмите крышку отсека и потяните вниз.

Осторожно поднимите синюю язычковую метку, соединённую с аккумулятором, чтобы извлечь аккумулятор из гнезда.

Чтобы отключить аккумулятор от пульта, возьмитесь за красные и чёрные разъёмы.

Аккуратно потяните разъёмы до отключения.

Захватите верхнюю часть чёрного колпачка кнопки плоскогубцами и силой потяните вверх.

Поверните против часовой стрелки серебристую часть устройства с помощью плоскогубцев.

Просуньте лопаточку под резиновые накладки и подденьте вверх.

Свободной рукой захватите резиновые накладки и потяните вверх, чтобы снять их.

Снимите шестью 1.3 см винтами, расположенными на задней панели пульта, используя шестигранную биту 5.5 мм.

Снимите четыре винта длиной 6 мм с рукояти с помощью шестигранной биты 4 мм.

Осторожно потяните заднюю панель вверх и от себя, чтобы снять её. Делайте это медленно, так как между панелями проходят провода, которые легко порвать.

Переверните устройство.

После снятия серебристой крышки, удерживающей переключатель, извлеките переключатель, схватив его и потянув назад, к себе.

После извлечения переключателя отсоедините его от печатной платы, вытащив кабель из разъёма.

Кабель выйдет при вытягивании от себя, если нижняя часть контроллера ориентирована ближе к вам.

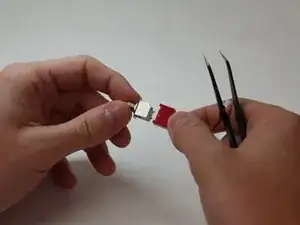

Осторожно подденьте небольшие металлические лапки, окружающие красный разъём переключателя, с обеих сторон с помощью металлической лопаточки.

На серебристой части переключателя расположены четыре лапки.

Следите за тем, чтобы тянуть вверх и наружу в месте соединения пружины. Не тяните за середину пружины — она может оборваться.

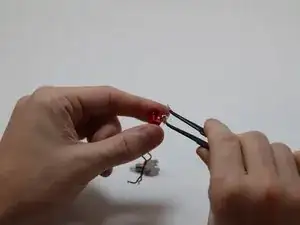

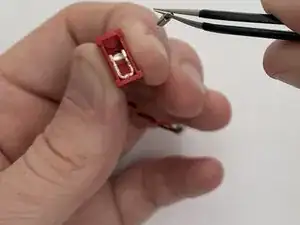

Пинцетом с изогнутыми наконечниками зажмите конец пружины с петлёй и осторожно нажмите пружину вниз и назад, затем поднимите её вверх.

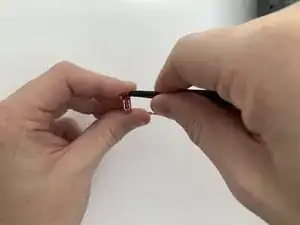

Зажмите пружину изогнутым пинцетом, установив её в вертикальное положение. Затем нажмите вниз на пружину, чтобы освободить её из порта, к которому она прикреплена.

Оттяните пружину от корпуса.
