Замена задней крышки отбойного молотка Makita HM1307CB
В этом руководстве показано, как снять и установить заднюю крышку отбойного молотка Makita HM1307CB.
Во время выполнения ремонта обратите внимание на все винты, закреплённые фиксатором резьбы, и не забудьте очистить их и снова нанести фиксатор того же цвета при сборке.
Шаг 1
Снимите следующие винты:
Два винта с крестообразной шлицевой головкой
Четыре винта с шестигранной головкой
Эти четыре шестигранных винта закреплены фиксатором резьбы и могут потребовать большого крутящего момента или даже нагрева для ослабления.
При сборке очистите отложившийся фиксатор резьбы с этих винтов, затем нанесите фиксатор высокой прочности (красного цвета) на каждый из них перед установкой.
Если вы не уверены, как наносить фиксатор резьбы, обратитесь к следующему шагу этого руководства.
Шаг 2
Для повторного нанесения фиксатора резьбы:
Сначала очистите остатки фиксатора резьбы с каждого винта с помощью очистителя/обезжиривателя и жёсткой щётки.
Во-вторых, нанесите несколько капель фиксатора высокой прочности в гнёзда винтов.
Наконец, нанесите одну-две капли того же фиксатора высокой прочности на кончик каждого винта и вновь установите их.
Шаг 3
Возьмитесь за рукоять и снимите её с отбойного молотка.
Шаг 4

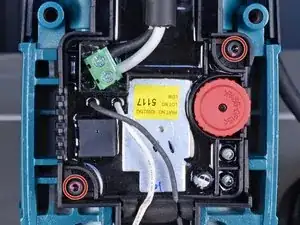

Снимите два шестигранных винта, удерживающие крышку контроллера.
При сборке очистите отложившийся фиксатор резьбы с этих винтов, затем нанесите фиксатор высокой прочности (красного цвета) на каждый из них перед установкой.
Шаг 5

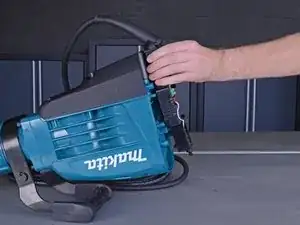

Снимите крышку контроллера и присоединённый сетевой кабель от отбойного молотка.
Шаг 6

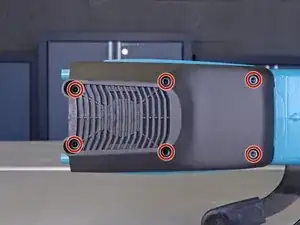

Снимите шесть шестигранных винтов 5 мм, удерживающих заднюю крышку.
Эти шесть шестигранных винтов закреплены фиксатором резьбы и могут потребовать большого крутящего момента или даже нагрева для ослабления.
При сборке очистите отложившийся фиксатор резьбы с этих винтов, затем нанесите фиксатор высокой прочности (красного цвета) на каждый из них перед установкой.
Шаг 7

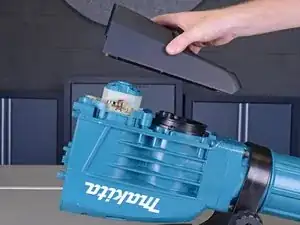

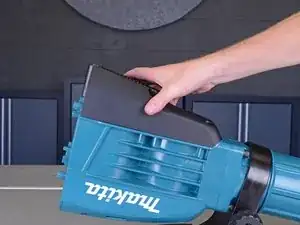

Поднимите заднюю крышку и снимите её с отбойного молотка.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке, учитывая советы по сборке.
