Замена защитного чехла шнура питания Makita Jack Hammer HM1307CB
Это руководство покажет, как снять и заменить защитный чехол шнура питания у отбойного молотка Makita. Если Вы заменяете шнур питания и в новом шнуре не было защитного чехла, Вы можете использовать это руководство, чтобы перенести чехол с оригинального шнура на новый.
Перед началом ремонта убедитесь, что отбойный молоток полностью обесточен и отключён от сети.
Во время выполнения ремонта обратите внимание на все винты, закреплённые фиксатором резьбы, и обязательно очистите их и нанесите фикcатор того же цвета при сборке.
Шаг 1
Удалите следующие винты:
Два винта с крестообразной головкой
Четыре шестигранных винта
Эти четыре шестигранных винта все зафиксированы фиксатором резьбы и для их отворачивания может потребоваться большое усилие или даже нагрев.
При сборке очистите остатки фиксатора резьбы с этих винтов, затем нанесите фиксатор высокой прочности (красный) на каждый перед установкой.
Если Вы не уверены, как наносить фиксатор резьбы, ознакомьтесь со следующим шагом этого руководства.
Шаг 2
Чтобы заново нанести фиксатор резьбы:
Сначала очистите остатки фиксатора резьбы с каждого винта с помощью очистителя/обезжиривателя и жесткой щётки.
Во-вторых, нанесите пару капель фиксатора резьбы высокой прочности в гнёзда для винтов.
Наконец, нанесите одну-две капли того же фиксатора высокой прочности на кончик каждого винта и снова установите их.
Шаг 3
Возьмите рукоятку и снимите её с отбойного молотка.
Шаг 4
Удалите чёрный винт с крестообразной головкой с пластины натяжения кабеля.
Ослабьте два серебристых винта с крестообразной головкой, которые удерживают оголённые концы силового кабеля в зелёном клеммнике на контроллере. Эти винты снимать не нужно.
Шаг 5
Снимите пластину натяжения кабеля.
При сборке зацепите правый край пластины под выступ справа от шнура, прежде чем прижать её на место и установить винт с крестообразной головкой.
Шаг 6
Извлеките шнур питания из отбойного молотка.
При снятии шнура обратите внимание на положение защитного чехла. При сборке убедитесь, что воротник защитного чехла снова заходит в своё посадочное место в рукоятке.
При повторном введении двух оголённых концов проводов в зелёный клеммник:
Сначала сожмите концы проводов так, чтобы они были относительно плоскими.
Затем вставьте каждый конец провода в зелёный клеммник, соблюдая полярность проводов: чёрный провод должен идти в верхний паз, а белый провод — в нижний паз (как показано на третьей фотографии этого шага).
Наконец, аккуратно затяните винты до фиксации проводов.
Шаг 7

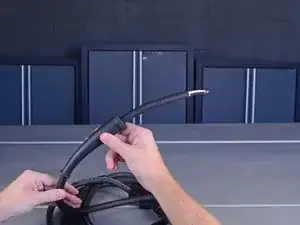

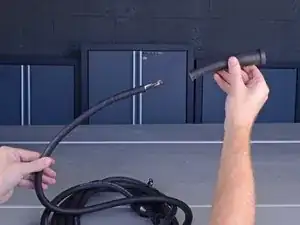

Сдвиньте защитный чехол со шнура питания.
Это может потребовать усилия — если чехол не снимается легко, попробуйте крутить его при натяжении.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке, учитывая любые советы по сборке.
Перевод руководства с ifixit.com
