Замена сетевого шнура Makita Jack Hammer HM1307CB 2011
Это руководство покажет, как заменить сетевой шнур в отбойном молотке Makita HM1307CB.
Перед началом ремонта убедитесь, что отбойный молоток полностью обесточен и отключён от сети.
При выполнении ремонта обратите внимание на все винты, зафиксированные фиксатором резьбы, и при сборке очистите их и повторно нанесите фиксатор того же цвета.
Шаг 1

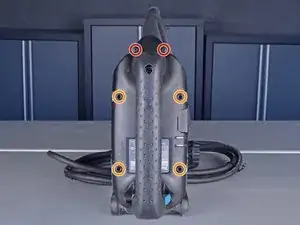

Снимите следующие винты:
Два винта с крестообразной шлицем (Phillips)
Четыре винта с внутренним шестигранником
Эти четыре винта с внутренним шестигранником все закреплены фиксатором резьбы и могут потребовать значительного момента или даже нагрева для отвинчивания.
При сборке очистите остатки фиксатора резьбы с этих винтов, затем нанесите фиксатор высокой прочности (красный) на каждый перед установкой.
Если вы не уверены, как наносить фиксатор резьбы, обратитесь к следующему шагу этого руководства.
Шаг 2
Чтобы повторно нанести фиксатор резьбы:

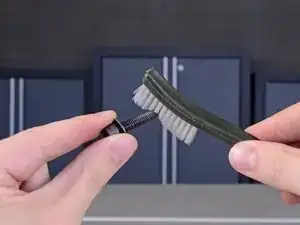

Сначала очистите остатки фиксатора резьбы с каждого винта с помощью очистителя/обезжиривателя и жёсткой щётки.

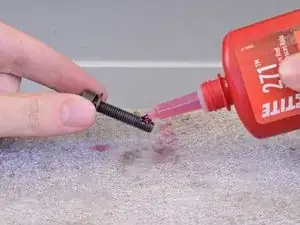

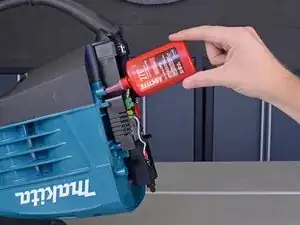

Во-вторых, нанесите по несколько капель фиксатора резьбы высокой прочности в гнезда винтов.
Наконец, нанесите одну-две капли того же фиксатора высокой прочности на кончик каждого винта и установите их на место.
Шаг 3

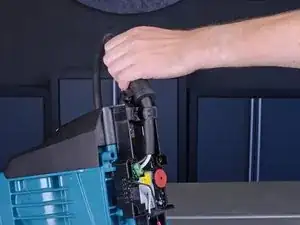

Возьмите рукоять и снимите её с отбойного молотка.
Шаг 4

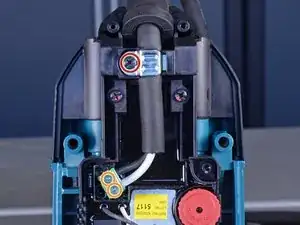

Снимите чёрный винт с крестообразной шлицем на пластине закрепления кабеля.

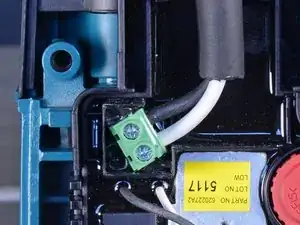

Ослабьте два серебристых винта с крестообразной шлицем, которые удерживают оголённые концы сетевого кабеля в зелёной клемме на блоке управления. Эти винты не нужно полностью снимать.
Шаг 5

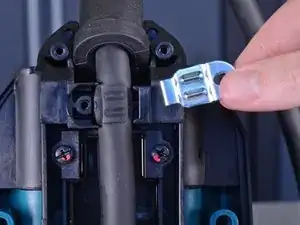

Снимите пластину закрепления кабеля.

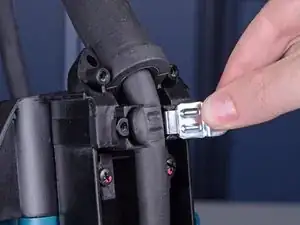

При сборке зацепите правый край пластины закрепления кабеля под выступ справа от шнура перед тем, как прижать её на место и снова установить винт с крестообразной шлицем.
Шаг 6
Снимите сетевой шнур с отбойного молотка.
При снятии шнура обратите внимание на положение защитного кольца шнура. При сборке убедитесь, что юбка защитного кольца встала обратно в свой паз в рукояти.
При возвращении двух оголённых концов провода в зелёную клемму:
Сначала спрессуйте концы проводов так, чтобы они стали относительно плоскими.
Затем вставьте каждый оголённый провод в зелёную клемму, учитывая полярность проводов: чёрный провод должен попасть в верхний слот, а белый провод — в нижний слот (как показано на третьем фото этого шага).
Наконец, слегка затяните винты до фиксации проводов.
Шаг 7
Возможно, в комплекте с заменяемым шнуром не будут оголены концы. Если это так, снимите 6–8 мм изоляции с чёрного и белого проводов перед установкой.
Если в комплекте с заменяемым шнуром отсутствует защитное кольцо, снимите защитный кожух с оригинального шнура и перенесите его на новый шнур перед установкой.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке, учитывая указанные советы по сборке.
Перевод руководства с ifixit.com
