Замена блока управления в отбойном молотке Makita HM1307CB

В этом руководстве показано, как снять и заменить блок управления в отбойном молотке Makita HM1307CB.

Перед началом ремонта убедитесь, что отбойный молоток полностью обесточен и отключён от сети.

Во время выполнения ремонта обратите внимание на винты, запломбированные фиксатором резьбы, и обязательно очистите их и нанесите фиксатор того же цвета при повторной сборке.

Шаг 1

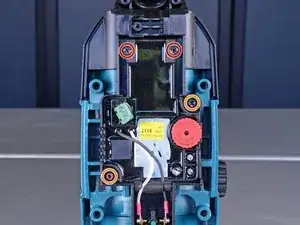

Удалите следующие винты:

Два винта с крестообразным шлицем

Четыре шестигранных винта

Эти четыре шестигранных винта зафиксированы фиксатором резьбы и могут потребовать значительного момента или даже нагрева для отворачивания.

При повторной сборке очистите остатки фиксатора резьбы с этих винтов, затем нанесите фиксатор высокой прочности (красный) на каждый перед установкой.

Если вы не уверены, как наносить фиксатор резьбы, обратитесь к следующему шагу этого руководства.

Шаг 2

Чтобы повторно нанести фиксатор резьбы:

Во‑первых, очистите остатки фиксатора с каждого винта с помощью очистителя/обезжиривателя и жёсткой щётки.

Во‑вторых, нанесите пару капель фиксатора высокой прочности в гнёзда винтов.

Наконец, нанесите одну-две капли того же фиксатора на кончик каждого винта и установите их на место.

Шаг 3

Возьмитесь за рукоятку и снимите её с отбойного молотка.

Шаг 4

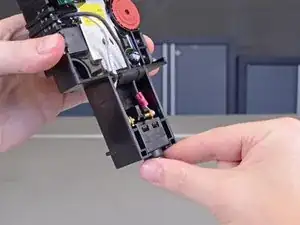

Удалите чёрный винт с крестообразным шлицем с пластины вводного упора кабеля.

Ослабьте два серебристых винта с крестообразным шлицем, которые удерживают оголённые концы силового кабеля в зелёном клеммнике на блоке управления. Эти винты снимать не обязательно.

Шаг 5

Снимите пластину вводного упора кабеля.

При повторной сборке зацепите правый край пластины вводного упора под выступ справа от шнура, затем прижмите её на место и установите винт с крестообразным шлицем.

Шаг 6

Снимите сетевой шнур с отбойного молотка.

При снятии шнура обратите внимание на положение защитного кожуха кабеля. При сборке убедитесь, что воротник защитного кожуха снова входит в свой паз в рукоятке.

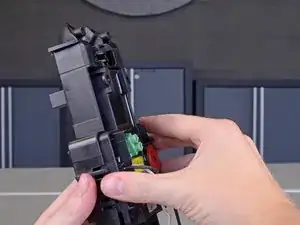

При повторном вставлении двух оголённых проводов в зелёный клеммник:

Сначала уплощайте концы проводов, чтобы они были относительно плоскими.

Затем вставьте каждый конец провода в зелёный клеммник, учитывая полярность: чёрный провод должен быть вставлен в верхний контакт, а белый провод — в нижний контакт (как показано на третьем фото этого шага).

Наконец, аккуратно затяните винты, пока провода не будут зажаты.

Шаг 7

Удалите следующие винты:

Два винта с крестообразным шлицем

Два шестигранных винта 3 мм

Эти два шестигранных винта зафиксированы фиксатором резьбы и могут потребовать значительного момента для отворачивания.

При повторной сборке очистите остатки фиксатора резьбы с этих винтов, затем нанесите фиксатор высокой прочности (красный) на каждый перед установкой.

Шаг 8

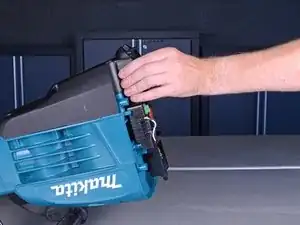

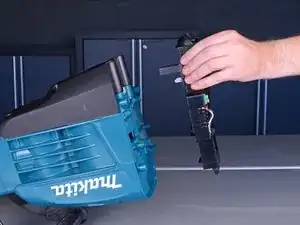

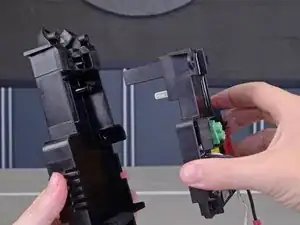

Снимите блок управления и его крышку с отбойного молотка.

Шаг 9

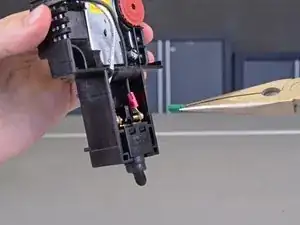

С помощью пинцета или плоскогубцев удалите зелёный резиновый штифт над выключателем питания в нижней части крышки блока управления.

Шаг 10

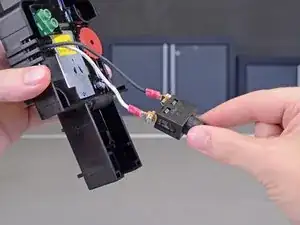

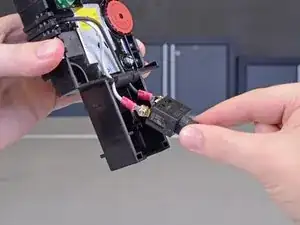

Поднимите выключатель питания из крышки блока управления и выведите кабели из направляющей.

Шаг 11

Вытащите блок управления прямо из его крышки.

Шаг 12

Ваша новая деталь блока управления может поставляться без выключателя питания. В этом случае перенесите выключатель с оригинального блока на новый:

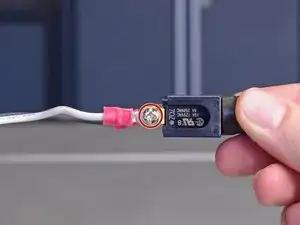

Отверните два винта с крестообразным шлицем по обе стороны переключателя.

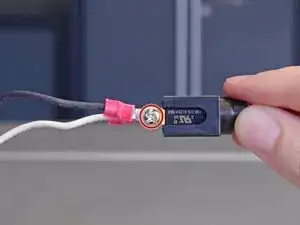

Подсоедините провода от нового блока управления к выключателю, убедившись, что они возвращены на те же стороны, где были ранее.

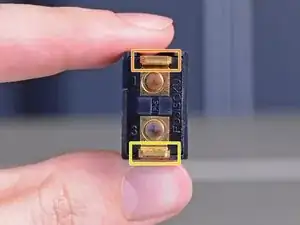

Белый провод подключается к стороне, обозначенной цифрой 1.

Чёрный провод подключается к стороне, обозначенной цифрой 3.

Заключение

Для повторной сборки устройства выполните эти инструкции в обратном порядке, учитывая советы по сборке.

Перевод руководства с ifixit.com
