Замена шнура питания для перфоратора Makita HM1203C 2010

Убедитесь, что перфоратор отключен от сети перед началом ремонта.

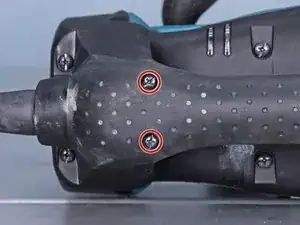

Используйте отвертку Phillips #2, чтобы удалить два винта, удерживающих крышку ручки.

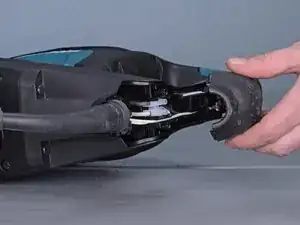

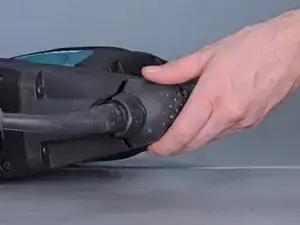

Отведите нижнюю часть крышки ручки от перфоратора, затем потяните крышку вниз, в сторону шнура питания, чтобы снять её.

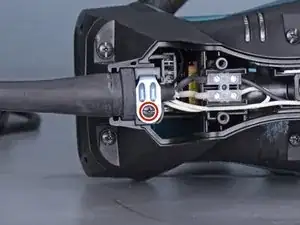

Используйте отвертку Phillips #2, чтобы удалить винт, удерживающий крепление шнура питания.

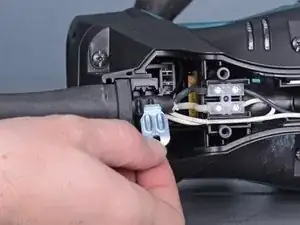

Немного поднимите нижний край крепления от перфоратора, затем потяните вниз, чтобы снять его.

При сборке убедитесь, что верхняя часть крепления правильно вставлена в свой слот.

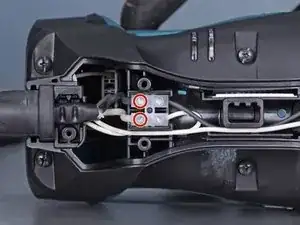

Используйте плоскую отвертку размером 2.5 мм, чтобы ослабить два винта-крепежа, фиксирующих провода шнура питания.

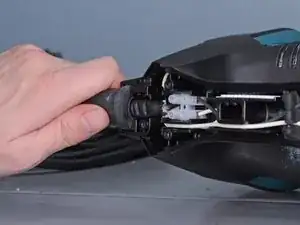

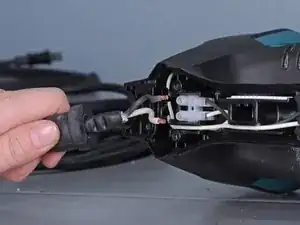

Удалите шнур питания.

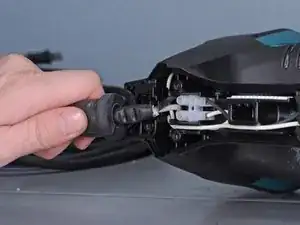

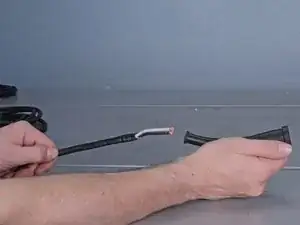

Снимите защиту шнура питания.

При сборке установите эту защиту на новый шнур питания.

Используйте кусачки для провода 10 калибра, чтобы снять примерно 3 мм изоляции с каждого провода нового шнура питания.
