Замена держателя щеток Makita Jack Hammer HM1307CB
Это руководство покажет, как заменить держатель щеток в отбойном молотке Makita HM1307CB.
Перед выполнением этого ремонта убедитесь, что отбойный молоток полностью обесточен и отключён от сети.
Во время ремонта обращайте внимание на все винты, обработанные фиксатором резьбы, и обязательно очистите их и нанесите тот же цвет фиксирующего состава при сборке.
Шаг 1
Удалите следующие винты:
Два винта Phillips
Четыре шестигранных винта
Эти четыре шестигранных винта все зафиксированы фиксатором резьбы и могут требовать значительного крутящего момента или даже нагрева для ослабления.
При обратной сборке очистите остатки фиксирующего состава с этих винтов, затем нанесите фиксатор высокой прочности (красный) на каждый перед повторной установкой.
Если вы не уверены, как наносить фиксатор резьбы, обратитесь к следующему шагу этого руководства.
Шаг 2
Чтобы повторно нанести фиксатор резьбы:
Сначала очистите остатки фиксирующего состава с каждого винта с помощью очистителя/обезжиривателя и жёсткой щётки.
Второй шаг — нанесите пару капель фиксирующего состава высокой прочности в гнёзда винтов.
Наконец, нанесите одну-две капли того же фиксирующего состава на кончик каждого винта и установите их на место.
Шаг 3
Возьмите рукоятку и снимите её с отбойного молотка.
Шаг 4
Снимите два шестигранных винта, удерживающие крышку контроллера.
При обратной сборке очистите остатки фиксирующего состава с этих винтов, затем нанесите фиксатор высокой прочности (красный) на каждый перед установкой.
Шаг 5
Снимите крышку контроллера и прикреплённый шнур питания с отбойного молотка.
Шаг 6
Удалите шесть шестигранных винтов 5 мм, удерживающих заднюю крышку.
Эти шесть шестигранных винтов все зафиксированы фиксатором резьбы и могут требовать значительного крутящего момента или даже нагрева для ослабления.
При обратной сборке очистите остатки фиксирующего состава с этих винтов, затем нанесите фиксатор высокой прочности (красный) на каждый перед повторной установкой.
Шаг 7
Поднимите заднюю крышку и снимите её с отбойного молотка.
Шаг 8

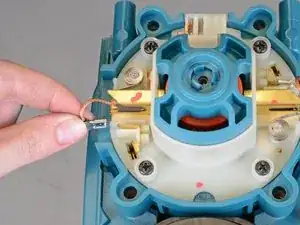

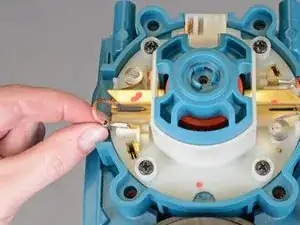

Сдвиньте металлические зажимы щёток с золотистых контактных шин.
Шаг 9

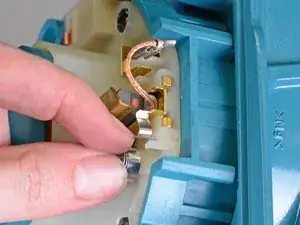

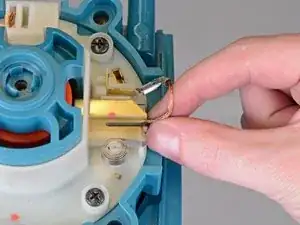

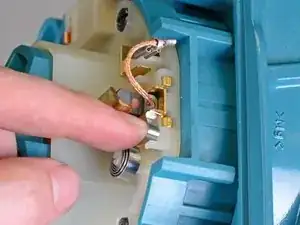

С помощью пальца или монтажного инструмента оттяните пружину, удерживающую каждую щётку, и прижмите её к каналу щётки, чтобы предотвратить возвращение пружины на место на щётке.
Шаг 10

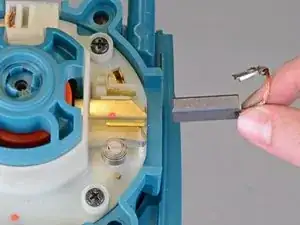

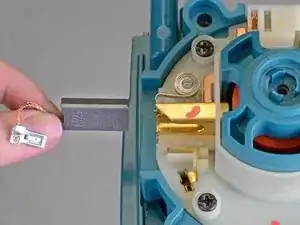

Выдвиньте щётки из их каналов, чтобы извлечь их из держателя щёток.
Шаг 11

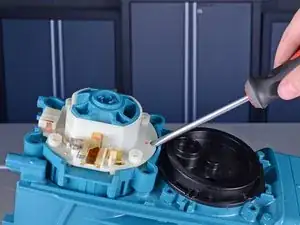

Удалите четыре винта Phillips, удерживающие держатель щёток.
Шаг 12

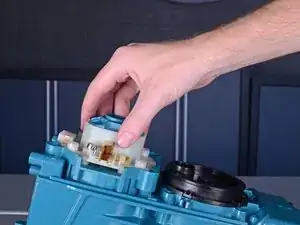

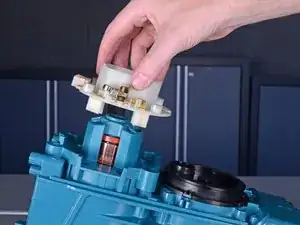

Поднимите и снимите держатель щёток.
Если сложно приподнять держатель щёток, можно осторожно поддеть его плоской отвёрткой или другим монтажным инструментом перед подъёмом.
Заключение
Для повторной сборки устройства следуйте этим инструкциям в обратном порядке, обращая внимание на советы по сборке.
Перевод руководства с ifixit.com
