Замена узла дроссельной заслонки Wacker 4-тактного виброплиты BS504AS REV 101 (2019)

Убедитесь, что устройство отключено от питания и остыло перед началом ремонта.

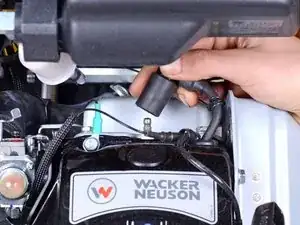

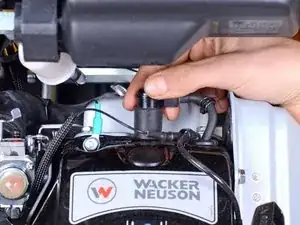

Надежно держите основание разъема провода свечи зажигания и потяните его от свечи, чтобы отключить.

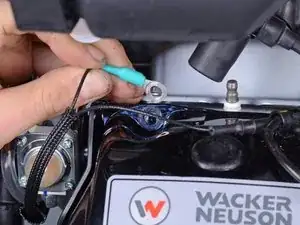

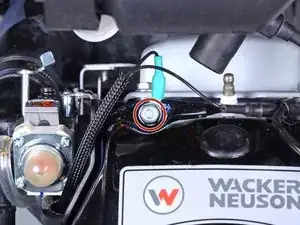

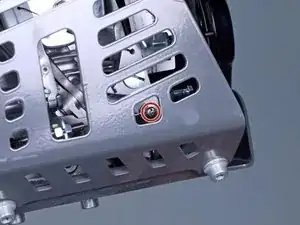

Используйте головку на 10 мм, чтобы снять болт, крепящий заземляющий провод узла дроссельной заслонки.

Удалите заземляющий провод.

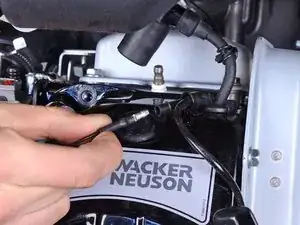

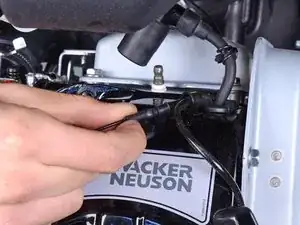

Схватите черный разъем провода дроссельного кабеля и потяните, чтобы отключить его от двигателя.

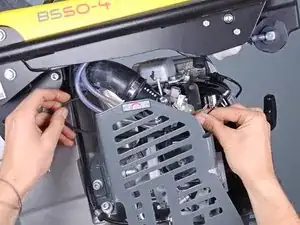

Возьмите оба конца дроссельных проводов и пропустите их через металлический защитный кожух двигателя.

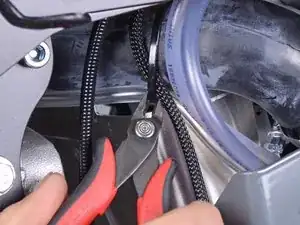

Используйте кусачки для обрезки кабелей, чтобы отрезать стяжку, крепящую дроссельные провода вместе.

При сборке замените эту стяжку.

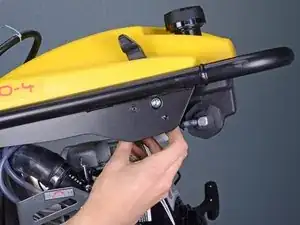

Переместите рычаг дроссельной заслонки полностью в положение МЕДЛЕННО, к передней части устройства, чтобы ослабить натяжение на дроссельном кабеле.

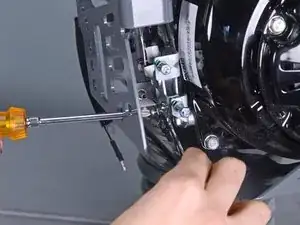

Используйте отвертку с крестовым шлицем, чтобы снять винт, крепящий дроссельный кабель к рычагу привода на моторе.

Вам может понадобиться ключ на 10 мм, чтобы удерживать гайку на месте при снятии винта.

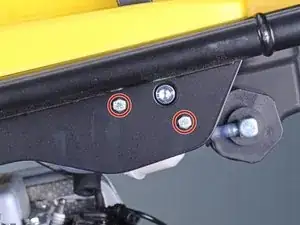

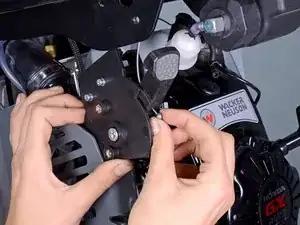

Используйте головку на 8 мм, чтобы снять два болта, крепящих узел дроссельной заслонки к раме.

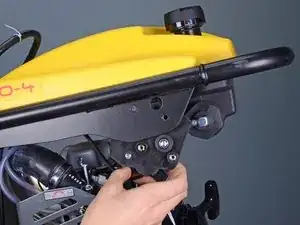

Схватите узел дроссельной заслонки снизу и опустите его через вырез в раме.

Не пытайтесь полностью удалить узел дроссельной заслонки пока. Пусть узел висит на месте.

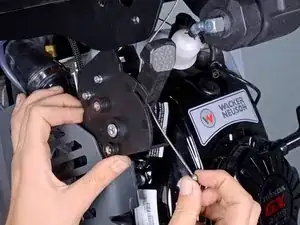

Держите узел дроссельной заслонки на месте, протяните дроссельный кабель через отверстие на рычаге дроссельной заслонки.

Удалите дроссельный кабель.

При сборке будьте осторожны, чтобы не повредить дроссельный кабель, иначе вы не сможете установить кабель.

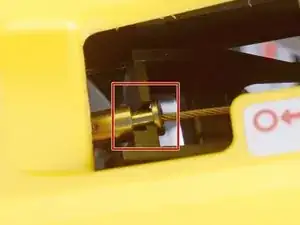

При сборке убедитесь, что направляющая плеча дроссельного кабеля полностью помещена в своё пространство на узле дроссельной заслонки.

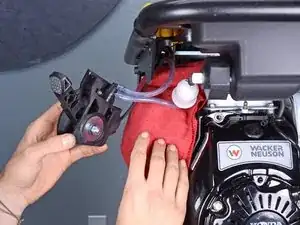

Положите тряпку или полотенце под топливные шланги кранчика, чтобы предотвратить капли и пролития на устройство.

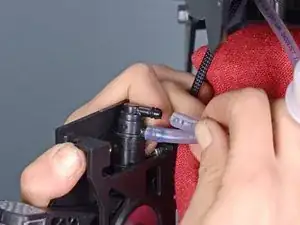

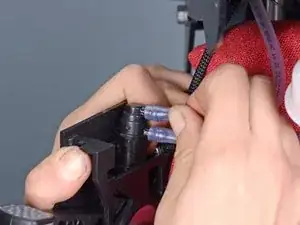

Схватите один из прозрачных топливных трубок рядом с соединением с кранчиком и плотно сожмите его.

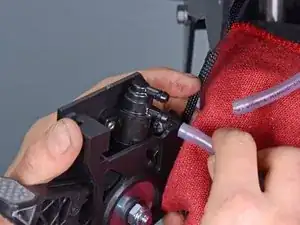

Потяните трубку прямо от ниппеля кранчика, чтобы удалить её.

Это может потребовать усилий из-за давления внутри трубок.

Используйте инструмент для поднятия одного конца трубки, чтобы разорвать вакуум, если необходимо.

Остаточное топливо в топливных линиях может вытекать после удаления трубки.

Отключите вторую топливную трубку от кранчика.

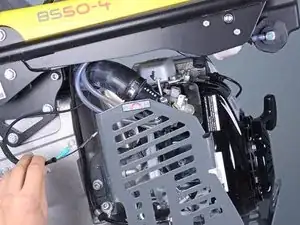

Пропустите дроссельные провода под металлическим защитным кожухом двигателя.

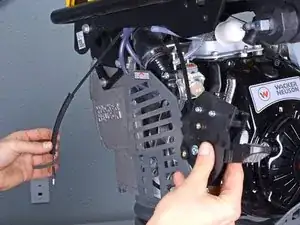

Удалите узел дроссельной заслонки.

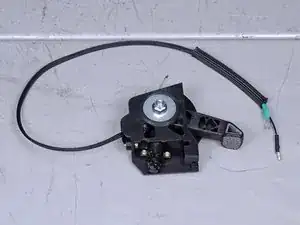

Остается только узел дроссельной заслонки.
