Замена разгрузочного устройства MiTM CA2703HDHB1 2017
В этом руководстве описывается, как снять и заменить разгрузочное устройство бензинового мойки высокого давления Mi-T-M. Для отсоединения разгрузочного устройства потребуется открутить множество плотных трубных соединений.
Для опоры под узел насоса понадобится предмет высотой 3 дюйма (например, деревянный брусок, кирпич и т.п.). Это поможет зафиксировать насос при работе по демонтажу соединений.
Следующие инструменты — опциональны, но облегчат разборку:
- головка 1/4"
- ключ 1/2"
- ключ 11/16"
- ключ 3/4"
- ключ 15/16"
- ключ 1"
Шаг 1
Существуют две версии разгрузочного устройства:

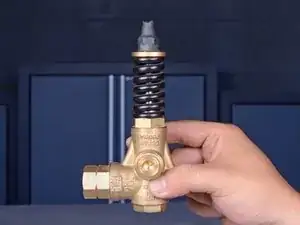

Первое изображение — более ранние мойки оснащены сборным устройством (деталь 8-0631), которое просто заменить, но оно позволяет пользователю вывести насос из строя.
Второе изображение — в более поздних моделях используется защита от несанкционированного вскрытия, сложное в демонтаже разгрузочное устройство (деталь 8-0656), соединенное рядом трубных фитингов.
Данное руководство составлено для разгрузочного устройства с защитой от вскрытия.
Если необходимо снять сборное разгрузочное устройство, используйте большой разводной ключ для откручивания двух больших болтов баниjo. Это отсоединит разгрузочное устройство от насосного узла.
Шаг 2
Перед началом работы убедитесь, что двигатель выключен и остыл.
Возьмитесь за пластиковую крышку на конце провода свечи зажигания.
Потяните с усилием, чтобы отсоединить провод от свечи зажигания.
Шаг 3
Используйте головку 1/4" или большую отвертку с плоским шлицем, чтобы ослабить хомут шланга около фильтра на входе.
Сдвиньте хомут шланга в сторону от конца шланга.
Шаг 4
Покачивая, снимите шланг с латунного патрубка.
Шаг 5
Подложите под насосный узел брусок высотой 3 дюйма, чтобы зафиксировать насос.
Шаг 6
Используйте ключ 1/2" или разводной ключ, чтобы ослабить и повернуть сливной коллектор на пол-оборота, чтобы он был направлен в противоположную сторону.
Это позволит фитингу проскользнуть мимо края насоса, не откручивая его полностью.
Шаг 7
Используйте большой разводной ключ, чтобы ослабить и отвернуть фильтр.
Шаг 8
Снимите фильтр вместе с присоединённым сливным коллектором.
Шаг 9
Используйте ключ 1" или большой разводной ключ, чтобы ослабить и отвернуть входной коллектор насоса.
Шаг 10
Снимите входной фитинг коллектора.
Шаг 11
Используйте ключ 3/4" или разводной ключ, чтобы ослабить и отсоединить соединение от насосного узла.
Шаг 12
Снимите выходной узел.
Шаг 13
Чтобы заменить разгрузочное устройство, необходимо удалить оставшиеся фитинги с выходного узла.
Зафиксируйте выходной узел в крупных тисках.
Шаг 14

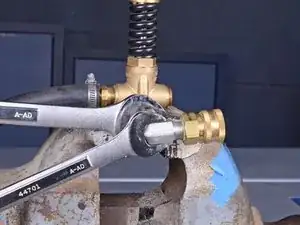

Удерживайте выходной фитинг ключом 15/16" или большим разводным ключом.

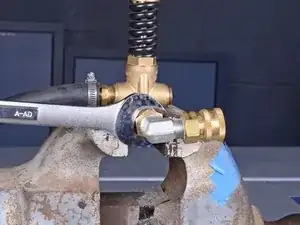

Используйте ключ 3/4" или разводной ключ, чтобы ослабить и отвернуть выходной коллектор от выходного фитинга.
Шаг 15

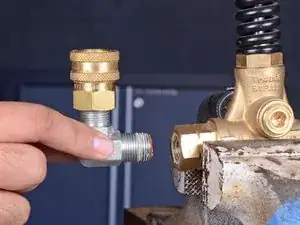

Снимите выходной коллектор со штуцером быстрого соединения, прикрепленным к нему.
Шаг 16

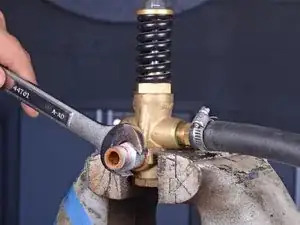

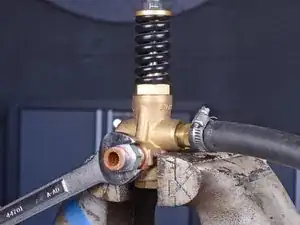

Используйте ключ 3/4" или разводной ключ, чтобы ослабить и отвернуть переходник соединения от разгрузочного устройства.
Шаг 17

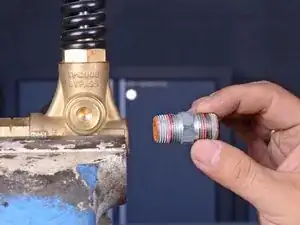

Снимите переходник соединения.
Шаг 18

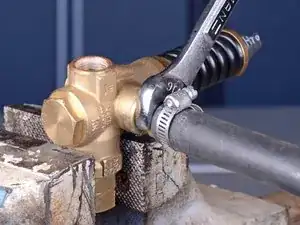

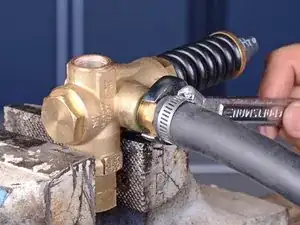

Используйте ключ 11/16" или разводной ключ, чтобы ослабить и отвернуть патрубок возвратного шланга от разгрузочного устройства.
Нет необходимости отсоединять шланг от патрубка.
Шаг 19
Снимите патрубок возвратного шланга вместе с присоединённым шлангом.
Шаг 20
Осталось только разгрузочное устройство.

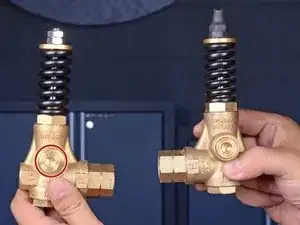

Сравните оригинальное разгрузочное устройство с деталью-заменой. На новой детали заглушка может быть установлена не в то отверстие.
Используйте шестигранник 8 мм (подойдет 5/16"), чтобы снять заглушку и установить её в правильное отверстие.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Когда будете соединять фитинги, удалите старую герметизирующую ленту и нанесите новую (ленту или пасту для резьбы).
Перевод руководства с ifixit.com
