Замена сетевого кабеля HiKOKI (Hitachi) H60ME

Инструменты

Сетевой кабель инструмента, такого как демонтатор HiKOKI H60ME, подвергается значительному износу и может повредиться со временем. В таких случаях важно правильно заменить сетевой кабель, чтобы обеспечить безопасное и эффективное использование инструмента. В этом руководстве по ремонту мы покажем вам, как безопасно и эффективно заменить сетевой кабель вашего демонтатора HiKOKI H60ME.

Шаг 1

Перед выполнением любых ремонтных работ убедитесь, что устройство отключено от электросети, чтобы избежать поражения электрическим током!

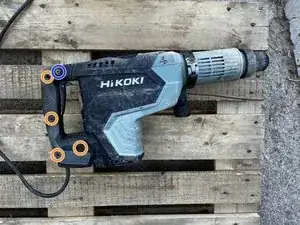

Положите устройство на бок, чтобы получить доступ к винтам.

У устройства имеются следующие виды винтов:

4 винта с крестообразной головкой

1 шестигранный винт 4 мм

Шаг 2

Ослабьте 4 винта с крестообразной головкой.

Ослабьте шестигранный винт с помощью ключа на 4 мм.

Шаг 3

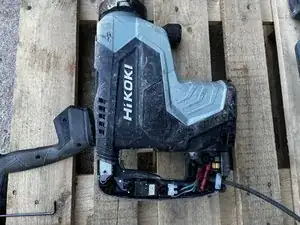

Снимите крышку корпуса и отложите ее в сторону.

Шаг 4

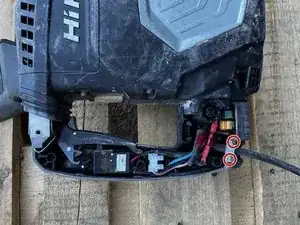

Открутите два винта с крестообразной головкой от натяжного устройства.

Шаг 5

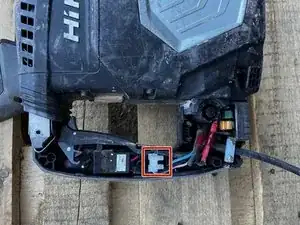

Теперь удалите клеммную колодку вместе с сетевым кабелем из корпуса.

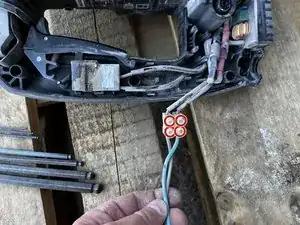

Ослабьте два винта с прорезью на боковой стороне сетевого кабеля.

Уберите старый сетевой кабель.

Шаг 6

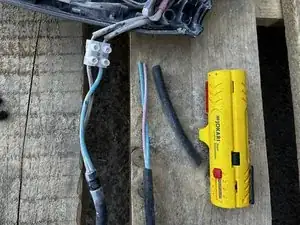

Используйте инструмент для снятия изоляции, чтобы удалить оболочку нового кабеля.

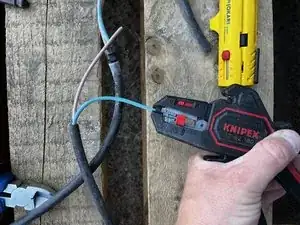

Используйте инструмент для снятия изоляции или автоматический сниматель изоляции, чтобы снять 6 мм изоляции с нового кабеля.

Шаг 7

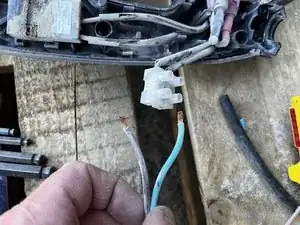

Вставьте обрезанные концы нового кабеля в соответствующие клеммы колодки.

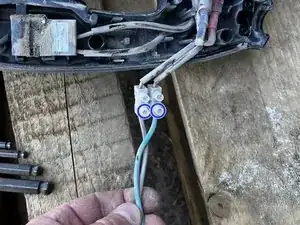

Затяните все четыре винта с прорезью на клеммной колодке.

Заключение

Перевод руководства с ifixit.com
