Замена пластикового рукоятки/кнопки разгрузочного клапана (Unloader) в мойке высокого давления MiTM 3500–4000 PSI 2017
В этом руководстве мы найдём и заменим пластиковую рукоятку/кнопку разгрузочного клапана, склонную к трещинам при частом использовании и эксплуатации в агрессивных условиях. В некоторых мойках высокого давления MiTM 2017 года с давлением 3400–4000 PSI используется снятый с производства насос [RKV 4G37 D], который можно определить по серебристой наклейке на золотистом корпусе головки насоса с маркировкой «RKV 4037 D», а также по серийному номеру насоса и названию и логотипу «Annovi Reverberi». Затем мы сможем определить номер модели сборки разгрузочного клапана и найти номер детали рукоятки/кнопки разгрузочного клапана с помощью страниц деталей Annovi Reverberi.
Шаг 1

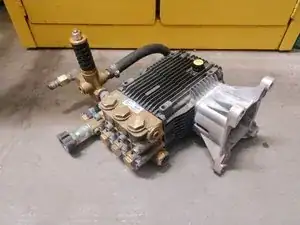

Сначала идентифицируйте ваш насос. Если ваш насос выглядит так, то, скорее всего, это насос Annovi Reverberi — такие насосы устанавливались на некоторых мойках MiTM 3500–4000 PSI.
Если ваш насос выглядит иначе, вам, вероятно, повезло — диаграммы и номера деталей iFixit для вашего насоса должны быть корректными.
Шаг 2

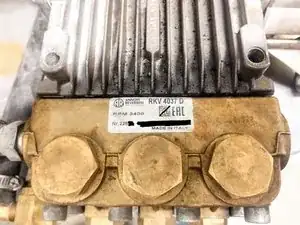

Далее определите номер модели на серебристой наклейке на золотистой головке насоса.
На ней должно быть указано «RKV 4037 D», хотя на практике это то же самое, что модели [RKV 4G37D] или [RKV 3400 RPM Series D RKV4037], которая встречается в качестве запасной части и часто поставляется с разгрузочным клапаном, хотя он не всегда входит в комплект и часто отличается от оригинального клапана в мойке.
Эта деталь не указана на странице iFixit для этой мойки и неверно показана на диаграммах, как и сам разгрузочный клапан.
Если вам нужно только заменить насос, вот точная модель с разгрузочным клапаном: https://www.ppe-pressure-washer-parts.co...
Шаг 3

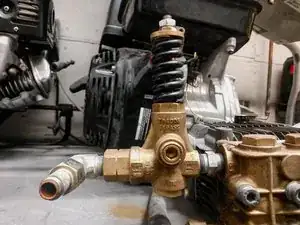

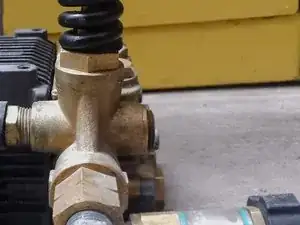

Определите разгрузочный клапан. Он должен располагаться на входных отверстиях головки насоса и обычно иметь корпус золотистого цвета.
Верхнее отверстие должно иметь шток клапана разгрузки, а также пружину, две (2) контргайки и пружинную шайбу.
Переднее отверстие должно содержать регулировочную заглушку с шестигранным углублением.
Заднее отверстие должно быть подключено к проходу для подачи воды или, как на фото, к армированному шлангу, идущему к проходу для воды под разгрузочным клапаном.
Левое отверстие должно быть подключено к выходу насоса или к быстросъёму для шланга мойки, как показано здесь с угловым отводом 90 градусов.
Правое отверстие должно быть подключено к верхнему отверстию головки насоса или к основному выходу на головке насоса.
Шаг 4

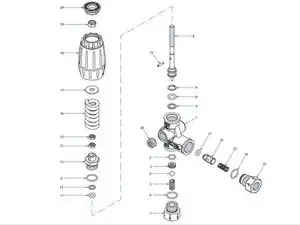

Схема сборки и разборки показывает порядок установки деталей на шток клапана, включая рукоятку разгрузочного клапана.
Наиболее распространённый разгрузочный клапан для этого насоса — VRT3-310, однако вложенный PDF содержит схемы для всех моделей VRT3. Если ваш разгрузочный клапан отличается, вы можете найти его на сайте Annovi Reverberi здесь: https://www.arnorthamerica.com/pages/par...
В легенде под схемой во вложенном документе «VRT_2015.pdf» приведены контрольные номера, которые можно использовать для заказа запасных частей, необходимых для ремонта разгрузочного клапана, поскольку схема iFixit для разгрузочного клапана и рукоятки содержит неверные номера деталей для этого насоса.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
