Замена фронтальной камеры iPad 6 Wi‑Fi

Нагрейте iOpener и приложите его к левой кромке устройства на две минуты.

Пока клей размягчается, обратите внимание на следующие зоны, чувствительные к взлому:

Фронтальная камера

Антенны

Кабели дисплея

Следующие три шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы упростить процедуру вскрытия. Если вы не используете Anti‑Clamp, пропустите три шага ниже для альтернативного метода.

Полные инструкции по использованию Anti‑Clamp см. в этом руководстве.

Потяните синюю ручку назад, чтобы разблокировать рычаги Anti‑Clamp.

Подложите объект под iPad так, чтобы он располагался ровно между присосками.

Разместите присоски примерно по центру левой кромки — одну сверху, одну снизу.

Держите нижнюю часть Anti‑Clamp неподвижно и сильно нажмите сверху на присоску, чтобы создать всасывание.

Если поверхность iPad слишком скользкая и Anti‑Clamp не удерживается, используйте ленту для создания более сцепляющей поверхности.

Потяните синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают смещаться, слегка ослабьте присоски и выровняйте рычаги.

Подождите одну минуту, чтобы клей отвёлся и образовался зазор для открытия.

Если экран недостаточно нагревается, можно использовать фен, чтобы прогреть вдоль левой кромки iPad.

Полные инструкции по использованию фена см. в этом руководстве.

Вставьте инструмент‑лопатку под дигитайзер, когда Anti‑Clamp создаст достаточно большой зазор.

Если Anti‑Clamp не создает достаточного зазора, примените больше тепла к области и поверните ручку по часовой стрелке на полоборота.

Не закручивайте более чем на полоборота за раз и ждите одну минуту между поворотами. Дайте Anti‑Clamp и времени выполнить работу за вас.

Пропустите следующий шаг.

Если дисплей сильно разбит, покрытие его слоем прозрачной упаковочной ленты может позволить присоске прикрепиться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если всё прочее не помогает, присоску можно приклеить суперклеем к разбитому стеклу.

Когда экран станет тёплым наощупь, прикрепите присоску к левой кромке экрана как можно ближе к краю.

Поднимите экран с помощью присоски, чтобы создать небольшой зазор между дигитайзером и рамой.

Вставьте инструмент‑лопатку в зазор между дигитайзером и рамой.

Вставьте вторую инструмент‑лопатку в созданный вами зазор.

Сдвигайте лопатку в направлении нижнего левого угла устройства, чтобы отделить клей.

Оставьте лопатку в нижнем левом углу, чтобы клей не слипся снова.

Не беспокойтесь, если вы видите лопатку через дигитайзер — просто выньте её. ЖК‑экран не должен быть повреждён, но вы рискуете оставить трудноудаляемый клей.

Если лопатка застряла в клее, «прокатывайте» лопатку вдоль стороны iPad, чтобы продолжить отделение клея.

Сдвигайте первую лопатку в направлении верхнего левого угла устройства, чтобы отделить клей.

Оставьте лопатку в верхнем левом углу, чтобы клей не слипся снова.

Нагрейте iOpener и приложите его к верхней кромке устройства на две минуты.

Проведите лопатку вокруг верхнего левого угла устройства, чтобы отделить клей.

Проводите лопаткой вдоль верхней кромки устройства, останавливаясь незадолго до фронтальной камеры.

Избегайте проведения лопаткой по фронтальной камере, так как вы можете повредить объектив. Последующие шаги покажут, как этого избежать.

Вытащите медиатор так, чтобы между дигитайзером и рамкой остался только кончик.

Просуньте медиатор над фронтальной камерой, чтобы отделить клей.

Оставьте медиатор возле правой стороны фронтальной камеры перед продолжением.

Вставьте медиатор снова и сдвиньте его к верхнему правому углу устройства, чтобы полностью отделить верхний клей.

Оставьте медиатор в верхнем правом углу, чтобы клей не приклеился снова.

Нагрейте iOpener и приложите его к правому краю устройства на две минуты.

Поверните медиатор вокруг верхнего правого угла устройства, чтобы отделить клей.

Вставьте новый медиатор и сдвиньте его к середине правого края iPad.

Кабели дисплея находятся примерно на полпути от нижней части iPad. Прекратите сдвиг, когда будете на три дюйма от нижнего края iPad.

Нагрейте iOpener и приложите его к нижнему краю устройства на две минуты.

Сдвиньте медиатор внизу слева к нижнему левому углу, чтобы отделить клей.

Не поворачивайте медиатор полностью вокруг угла — вы можете повредить антенну.

Оставьте медиатор в нижнем левом углу перед переходом к следующему шагу.

Вставьте новый медиатор в щель, которую вы только что создали на нижнем краю iPad.

Сдвиньте медиатор по антенне, останавливаясь непосредственно перед кнопкой «Домой».

Сдвигайте медиатор только в направлении кнопки «Домой», а не в обратную сторону, чтобы не повредить антенну.

Если потребуется снова провести медиатор по этому участку, извлеките его и вставьте заново в нижнем левом углу.

Оставьте медиатор слева от кнопки «Домой» перед продолжением.

Вставьте медиатор в щель, которую вы только что создали.

Сдвиньте медиатор под кнопку «Домой» и в направлении нижнего правого угла, убедившись, что только кончик находится между дигитайзером и рамкой.

Вставляйте медиатор не глубже 1 мм, чтобы не повредить правую антенну.

Вставьте медиатор снова и сдвиньте его к кнопке «Домой», чтобы полностью отделить нижний клей.

Сдвигайте медиатор только в направлении кнопки «Домой», а не в обратную сторону, чтобы не повредить антенну.

Если потребуется снова провести медиатор по этому участку, извлеките его и вставьте заново в нижнем правом углу.

Оставьте медиатор справа от кнопки «Домой» перед продолжением.

Нагрейте iOpener и приложите его к правому краю устройства на две минуты.

Будьте очень внимательны на этом шаге. Работайте медленно, убедитесь, что клей горячий и мягкий, и что вы отделили весь клей медиатором. Не стесняйтесь остановиться и заново разогреть.

Поверните оба медиатора в левых углах iPad, чтобы слегка приподнять дигитайзер, отделяя при этом оставшийся клей.

Если ощущается значительное сопротивление, заново разогрейте края и пройдитесь по ним медиатором.

Поднимите левый край дигитайзера вверх, чтобы дальше отделить клей вдоль правого края iPad.

Поддерживая дигитайзер, вставьте медиатор между двумя кабелями дисплея, чтобы отделить оставшийся клей.

Как только весь клей будет отделён, откройте дигитайзер как книгу и расположите его параллельно iPad.

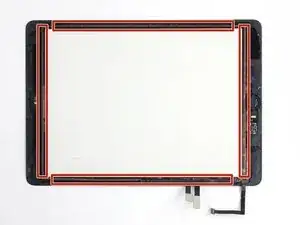

При повторной сборке удалите оставшийся клей с рамки — и с дигитайзера, если вы будете его повторно использовать — с помощью изопропилового спирта. Замените клей нашими лентами для склеивания или преднарезанными картами с клеем.

Будьте внимательны к кабелям дисплея при сборке. Убедитесь, что они правильно сложены под ЖК-экраном, чтобы избежать повреждений.

Рекомендуем очистить микроволновую печь перед началом — любая грязь на дне может прилипнуть к iOpener.

Разместите iOpener в центре микроволновой печи.

Для микроволн с вращающейся тарелкой: убедитесь, что тарелка свободно вращается. Если iOpener застрянет, он может перегреться и сгореть.

Нагрейте iOpener в течение тридцати секунд.

В зависимости от мощности вашей микроволновки может потребоваться больше или меньше времени. iOpener достаточно нагрет, когда его едва нельзя трогать руками из-за жара.

В течение ремонта по мере остывания iOpener подогревайте в микроволновке дополнительными интервалами по тридцать секунд.

Будьте осторожны, не перегревайте iOpener во время ремонта. Перегрев может привести к разрыву iOpener. Не пытайтесь нагревать выше 100˚C (212˚F).

Никогда не трогайте iOpener, если он кажется вздутым.

Если iOpener в середине всё ещё слишком горячий для прикосновения, продолжайте работать с ним, ожидая, пока он немного остынет, прежде чем снова нагревать. Правильно нагретый iOpener остаётся тёплым до 10 минут.

Достаньте iOpener из микроволновки, удерживая его за один из двух плоских концов, чтобы избежать горячего центра.

iOpener будет очень горячим, поэтому будьте осторожны при обращении. При необходимости используйте прихватку для духовки.

Если у вас нет микроволновки, выполните этот шаг, чтобы нагреть iOpener в кипящей воде.

Наполните кастрюлю или сковороду достаточным количеством воды, чтобы полностью погрузить iOpener.

Доведите воду до кипения. Выключите нагрев.

Поместите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружён в воду.

Используйте щипцы, чтобы вынуть нагретый iOpener из горячей воды.

Тщательно высушите iOpener полотенцем.

iOpener будет очень горячим, поэтому держите его только за крайние вкладки.

Ваш iOpener готов к использованию! Если потребуется повторный разогрев, доведите воду до кипения, выключите нагрев и поместите iOpener в воду на 2–3 минуты.

Если стекло дисплея треснуло, закрепите осколки и предотвратите травмы во время ремонта, заклеив стекло лентой.

Наклейте накладывающиеся полосы прозрачной упаковочной ленты по всей поверхности дисплея iPad до полного покрытия передней панели.

Это удержит осколки стекла и обеспечит прочность при поддевании и подъёме дисплея.

Старайтесь следовать остальной части руководства как описано. Однако при разбитом стекле оно, скорее всего, продолжит трескаться в процессе работы, и может потребоваться металлический монтажный инструмент, чтобы зачерпнуть стекло.

Наденьте защитные очки, чтобы защитить глаза, и осторожно не повредите ЖК-экран.

Держа за язычок, поместите нагретый iOpener сбоку iPad слева от узла кнопки «Домой».

Оставьте iOpener на месте минимум на одну минуту, чтобы размягчить клей под стеклом.

Хотя iPad выглядит одинаково снаружи, под передним стеклом находятся деликатные компоненты. Чтобы избежать повреждений, нагревайте и поддевайте только в тех местах, которые описаны в каждом шаге.

При выполнении инструкций проявляйте особую осторожность, чтобы не поддевать в следующих областях:

Фронтальная камера

Антенны

Кабели дисплея

Следующие три шага демонстрируют Anti-Clamp — инструмент, разработанный для упрощения процедуры открытия. Если вы не используете Anti-Clamp, пропустите три шага вниз для альтернативного метода.

Полные инструкции по использованию Anti-Clamp см. в этом руководстве.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti-Clamp.

Поместите под iPad предмет, чтобы он был уравновешен между присосками.

Расположите присоски ближе к середине левого края — одна в верхней части, другая в нижней.

Удерживая нижнюю часть Anti-Clamp, крепко нажмите на верхнюю присоску, чтобы создать вакуум.

Если поверхность iPad слишком скользкая и Anti-Clamp не держится, используйте ленту, чтобы создать более сцепляющую поверхность.

Потяните синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начнут смещаться, слегка ослабьте присоски и выровняйте рычаги.

Подождите одну минуту, чтобы клей ослаб и образовалась зазор для открытия.

Если экран недостаточно прогревается, можно использовать фен, чтобы нагреть вдоль левого края iPad.

Полные инструкции по использованию фена см. в этом руководстве.

Вставьте захватный медиатор под экран, когда Anti-Clamp создаст достаточно большой зазор.

Если Anti-Clamp не создаёт достаточного зазора, добавьте нагрева в эту область и поверните ручку по часовой стрелке ещё на полоборота.

Не проворачивайте более чем на полоборота за раз и ждите одну минуту между поворотами. Дайте Anti-Clamp и времени выполнить работу за вас.

Пропустите следующие два шага.

Аккуратно расположите присоску на середине нагретой стороны.

Убедитесь, что присоска полностью прилегает к экрану, чтобы обеспечить плотное сцепление.

Удерживая iPad одной рукой, потяните вверх за присоску, чтобы слегка отделить переднее стекло от задней крышки.

Если экран iPad сильно треснул, покрытие его гладким слоем прозрачной упаковочной ленты может помочь присоске прилипнуть. В качестве альтернативы используйте прочный кусок ленты (например, клейкую ленту) и сложите его так, чтобы получилась ручка.

Поместите медиатор в образовавшуюся зазор, созданный присоской.

Не вставляйте медиатор глубже, чем чёрная рамка по бокам дисплея. Слишком глубокая вставка может повредить ЖК-матрицу.

Вытяните пластмассовый выступ присоски, чтобы снять вакуумное уплотнение, и удалите присоску с сборки дисплея.

Повторно разогрейте и замените iOpener.

Будьте осторожны, не перегрейте iOpener в процессе ремонта. Всегда ждите не менее десяти минут перед повторным разогревом iOpener.

Поместите второй медиатор рядом с первым и проведите медиатором вдоль края iPad, освобождая клей по ходу движения.

Продолжайте перемещать медиатор вниз по стороне дисплея, чтобы освободить клей.

Если медиатор застрял в клее, «прокатывайте» медиатор по боковой стороне iPad, продолжая освобождать клей.

Возьмите первый вставленный медиатор и сдвиньте его вверх к верхнему углу iPad.

Если вы видите кончик медиатора через переднее стекло, не паникуйте — просто вытяните медиатор немного назад. Скорее всего, всё в порядке, но старайтесь по возможности избегать этого, так как это может оставить клей на передней части ЖК-экрана, который трудно удалить.

Разогрейте iOpener и поместите его на верхний край iPad, над фронтальной камерой.

Будьте осторожны, не перегрейте iOpener в процессе ремонта. Подождите не менее десяти минут перед повторным разогревом iOpener.

Если у вас гибкий iOpener, вы можете согнуть его, чтобы одновременно прогреть верхний левый угол и верхний край.

Проведите медиатором вокруг верхнего левого угла iPad, чтобы отделить клей.

Проведите медиатором вдоль верхнего края iPad, останавливаясь чуть до достижения камеры.

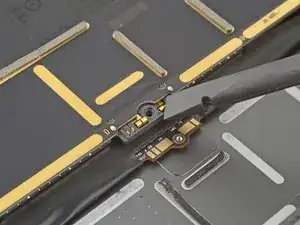

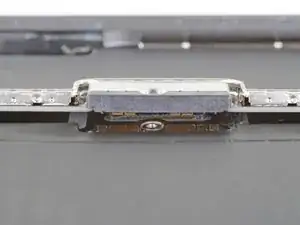

Третье изображение показывает, где находятся фронтальная камера и её корпус в iPad.

Избегайте проведения медиатором по поверхности фронтальной камеры, так как вы можете размазать клей по линзе или повредить камеру. В следующих шагах будет описано, как лучше не трогать фронтальную камеру.

Слегка вытяните медиатор и аккуратно проведите самым кончиком вдоль секции верхнего края, где расположена фронтальная камера.

Оставьте медиатор в iPad чуть дальше от фронтальной камеры.

Возьмите второй медиатор и вставьте его слева от камеры, затем проведите им до угла iPad, чтобы завершить отделение клея на этом крае.

Вставьте предыдущий медиатор глубже в iPad и проведите им от камеры в сторону угла.

Оставьте три медиатора в углах iPad, чтобы предотвратить повторное приклеивание передней панели.

Разогрейте iOpener и поместите его на оставшуюся сторону iPad — вдоль кнопок регулировки громкости и блокировки.

Проведите медиатором вокруг верхнего правого угла iPad, освобождая клей в этой области.

Оставьте этот медиатор на месте, чтобы клей не слипся снова, и возьмите новый медиатор для следующего шага.

Вставьте новый медиатор и проведите им до середины правого края iPad, освобождая клей по ходу движения.

Кабели дисплея расположены примерно на половине расстояния от нижней части iPad. Прекратите движение медиатором, когда дойдёте примерно до 4,5" от нижней части iPad.

Оставьте медиаторы на месте и поместите разогретый iOpener на сторону iPad с кнопкой «Домой».

Просуньте нижнюю левую медиаторную лопатку в нижний левый угол, чтобы перерезать клей в этом углу.

Оставьте лопатку в углу. Не поддёргивайте дальше и не вынимайте лопатку из iPad.

Третье изображение показывает две антенны и выемку под кнопку «Домой» в нижней части корпуса iPad.

Последующие шаги укажут, где поддевать, чтобы избежать повреждения этих компонентов. Нагревайте и поддевайте только в указанных местах.

Оставьте лопатку из предыдущего шага на месте, чтобы клей не схватился вновь.

С новой лопаткой осторожно срежьте клей вдоль левой антенны, останавливаясь перед кнопкой «Домой».

Сдвигайте лопатку только от внешнего края к центру iPad. Не возвращайте лопатку обратно к внешнему краю — движение в обратном направлении может повредить антенну.

Если нужно пройти лопаткой по нижней части более одного раза, выньте её и вставьте заново у внешнего края, затем сдвигайте внутрь.

Оставьте лопатку на месте перед продолжением.

Возьмите новую лопатку и вставьте её справа от предыдущей.

Проведите через кнопку «Домой» и правую антенну, сдвигая только самой кончиком, чтобы отрезать клей.

Когда клей ослаблен, можно вставить лопатку рядом с правым углом. Сдвиньте лопатку влево и остановитесь незадолго до кнопки «Домой».

Так же как и для левой антенны, сдвигайте только от внешнего края к центру. Движение в обратную сторону может повредить антенну.

Повторно нагрейте и приложите iOpener к стороне iPad с органами регулировки громкости.

Будьте очень осторожны на этом шаге. Не спешите: убедитесь, что клей горячий и мягкий, и что вы прошли по всему клею открывающей лопаткой. Не стесняйтесь остановиться и снова нагреть.

На стороне iPad, противоположной органам громкости, в каждом углу должен быть зафиксирован по одному медиатору. Поверните лопатки, чтобы слегка приподнять стекло, отделяя последний клей вдоль края шлейфа дисплея.

Если ощутите сильное сопротивление, оставьте лопатки на месте, снова нагрейте и приложите iOpener к проблемным зонам.

Поднимайте медленно и осторожно, чтобы дальше отделять клей вдоль края шлейфа дисплея.

Поддерживая переднюю панель стекла, используйте открывающую лопатку, чтобы отрезать последний клей.

Будьте очень внимательны, чтобы не перерезать и не повредить шлейфы дисплея.

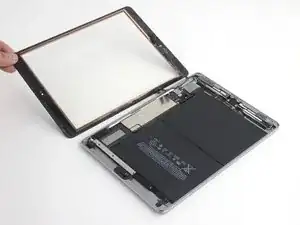

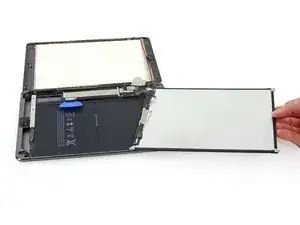

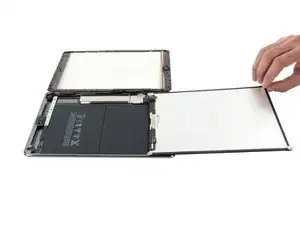

Как только весь клей будет отделён, откройте стеклянную панель как страницу книги и положите её на рабочую поверхность.

При сборке удалите остатки клея с корпуса (и с переднего стекла, если вы будете его повторно использовать) с помощью изопропилового спирта и замените клей, следуя нашему руководству по нанесению клея для дисплея и заранее вырезанным клейким полосам.

При сборке легко зажать шлейф между передним стеклом и рамой iPad. Следите за шлейфами и убедитесь, что они аккуратно складываются и убираются под рамой. Если складки в шлейфе полностью распрямлены, он может выйти из строя без возможности ремонта.

Уберите любую ленту, закрывающую винты ЖК-дисплея.

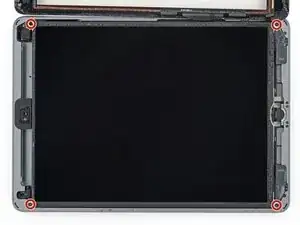

Выверните четыре винта Phillips #00 длиной 4,3 мм, крепящие ЖК-дисплей.

Не пытайтесь полностью снять ЖК-дисплей. Он всё ещё подключён к iPad несколькими шлейфами у торца с кнопкой «Домой». Поднимайте только со стороны фронтальной камеры.

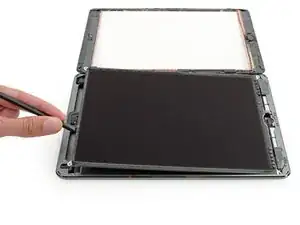

Используйте плоский конец медиатора, чтобы поддеть ЖК-дисплей в посадочном пазу лишь настолько, чтобы схватить его пальцами. Вокруг отверстий под винты может быть клей, который потребуется разрезать ножом.

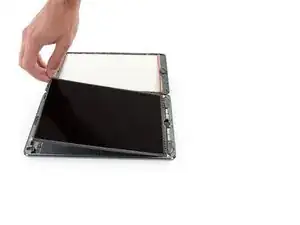

Перевёрните ЖК-дисплей как страницу книги, приподнимая у камеры и переворачивая его через торец с кнопкой «Домой» над задней частью корпуса.

Будьте аккуратны и следите за шлейфами ЖК-дисплея при переворачивании.

Положите ЖК-дисплей лицевой стороной вниз, чтобы получить доступ к шлейфам дисплея.

Положите ЖК-дисплей на мягкую, чистую, не оставляющую ворса поверхность.

Эти фотографии показывают, как выглядит разъём батареи под платой. Используйте их как ориентир, чтобы безопасно отключить батарею.

Обратите внимание, что на плате есть оттяжные контактные пружины, которые прижимают контакты батареи. Поскольку и плата, и батарея приклеены, вам потребуется вставить что-то тонкое и гибкое между контактными точками, чтобы отключить батарею.

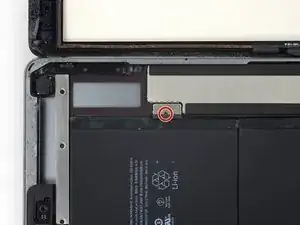

Удалите один винт Phillips #000 длиной 2,3 мм, фиксирующий разъём аккумулятора на плате.

Чтобы снизить риск короткого замыкания, можно использовать инструмент для изоляции аккумулятора, чтобы отключить питание.

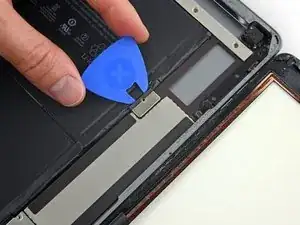

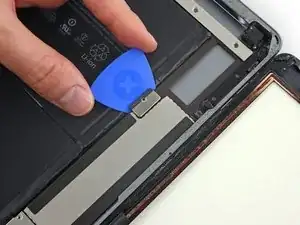

Подведите блокиратор аккумулятора под разъём аккумулятора на плате под углом 35 градусов.

Не продавливайте блокиратор аккумулятора под разъём чрезмерной силой. Если вам трудно поддеть блокиратор под плату, можно попробовать использовать игральную карту для отключения аккумулятора.

Блокиратор аккумулятора или игральная карта должны скользить под плату без препятствий. После вставки он должен располагаться под углом 15 градусов.

Оставьте блокиратор аккумулятора на месте во время работы.

Удалите три винта Phillips #000 длиной 1,4 мм с кронштейна кабеля дисплея.

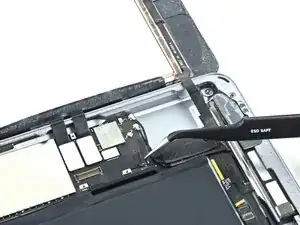

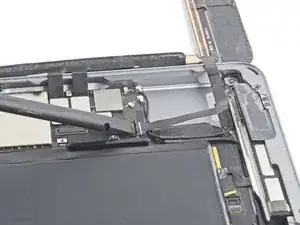

Используйте плоский конец лопатки, чтобы аккуратно поддеть кронштейн кабеля дисплея и поднять его вертикально с платы.

Разъём кабеля дисплея приклеен к нижней стороне кронштейна, поэтому не засовывайте лопатку слишком глубоко под кронштейн, иначе вы можете повредить разъём.

Снимите ЖК-экран.

Снимите любую ленту, покрывающую разъём шлейфа кнопки «Домой».

Используйте плоский конец лопатки, чтобы отвести защёлку ZIF-разъёма шлейфа кнопки «Домой» вверх.

Осторожно вытяните шлейф кнопки «Домой» прямо из ZIF-разъёма.

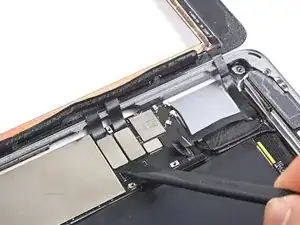

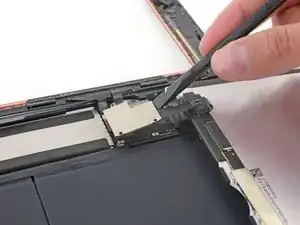

Используйте плоский конец лопатки или ноготь, чтобы аккуратно приподнять оба разъёма шлейфа дигитайзера вертикально из их гнёзд.

Чтобы не повредить iPad, поддёргивайте только сами разъёмы, не корпус гнезда на плате.

При сборке убедитесь, что эти разъёмы полностью вставлены в гнёзда, иначе могут возникнуть проблемы с отображением.

Осторожно оторвите шлейф кнопки «Домой» от клея, которым он прикреплён к задней крышке.

Снимите сборку передней панели.

Если у нового дисплея возникают ложные касания, это можно исправить, добавив тонкий изоляционный слой, например каптон (полиимидную) ленту, на отмеченные области на задней стороне панели. Панели iFixit уже имеют необходимую изоляцию и обычно не требуют дополнительной ленты.

Без надлежащей изоляции эти области дигитайзера могут замыкаться на другие компоненты, вызывая сбои сенсора.

Изоляция невидима невооружённым глазом и отличается от поролоновых пылезащитных полосок, встречающихся в некоторых iPad.

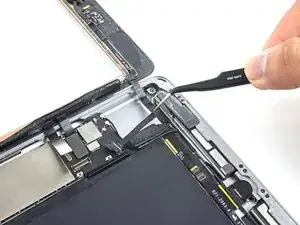

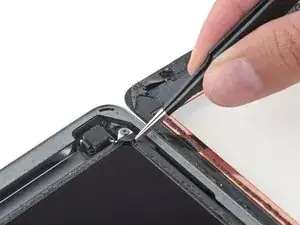

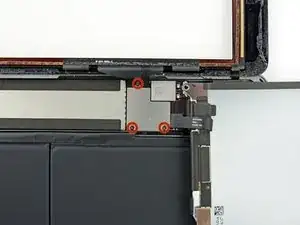

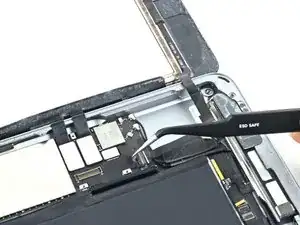

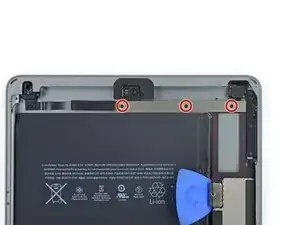

Удалите три винта Phillips #000 длиной 1,4 мм, фиксирующие кронштейн верхнего кабеля компонентов.

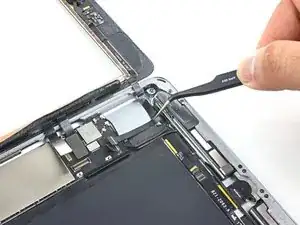

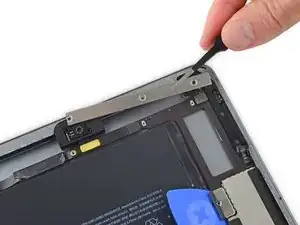

Снимите кронштейн верхнего кабеля компонентов.

Если у вас модель Wi‑Fi/Cellular, устройство будет выглядеть немного иначе и потребует снятия двух дополнительных винтов для доступа к компонентам под этим кронштейном.

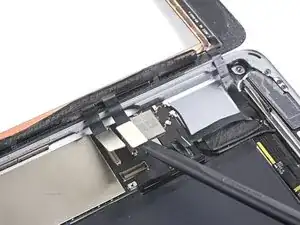

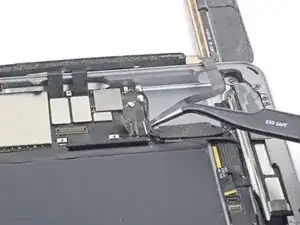

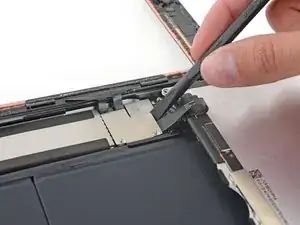

Используйте плоский конец лопатки, чтобы отключить разъём фронтальной камеры от платы.

Отодвигайте только сам разъём — не гнездо на плате.

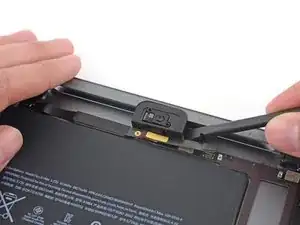

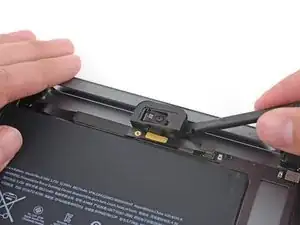

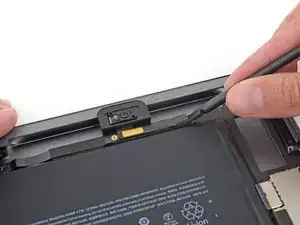

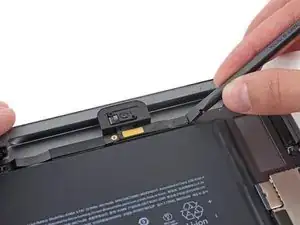

Используйте лопатку, чтобы приподнять корпус фронтальной камеры и вынуть его из корпуса.

В зависимости от способа снятия дигитайзера, этот компонент может быть приклеен к внутренней стороне передней панели.

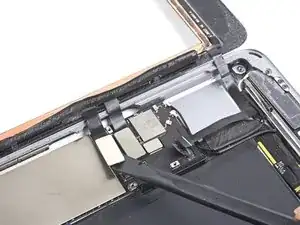

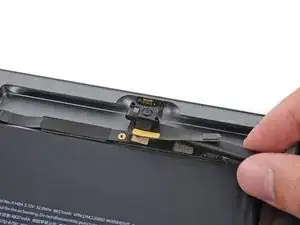

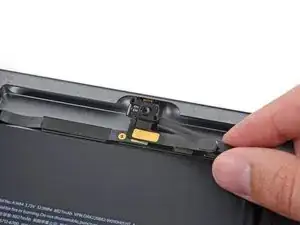

Подведите лопатку под фронтальную камеру, чтобы отделить её от клея, прикрепляющего к задней крышке.

Между шлейфом фронтальной камеры и шлейфом разъёма наушников под ними имеется проводящая лента. При установке новой фронтальной камеры прижмите золотые контакты, чтобы заново приклеить эти шлейфы.

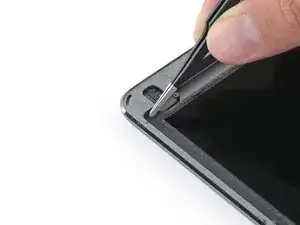

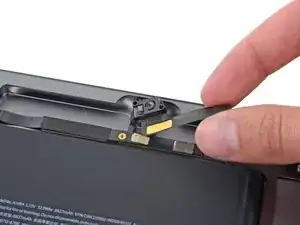

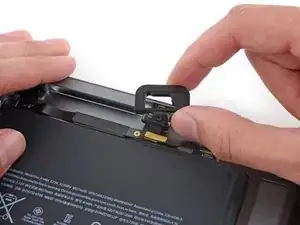

Удалите фронтальную камеру из iPad.
