Замена сборки камеры iView-776TPCII

Перед разборкой устройства убедитесь, что оно полностью выключено.

Используйте пластиковый инструмент для открытия, чтобы освободить защёлки, удерживающие заднюю панель устройства на передней части.

Защёлки могут потребовать некоторого давления перед освобождением.

Продолжайте по всему устройству, пока все защёлки не будут освобождены.

Используйте лопатку, чтобы осторожно освободить динамик из его корпуса на задней панели.

Поместите лопатку между динамиком и задней панелью. Используйте рычажное движение, чтобы удалить компонент.

Будьте осторожны, чтобы не приложить чрезмерное усилие. Если не проявить осторожность, динамик может сломаться под давлением.

Модуль камеры находится в правом верхнем углу планшета.

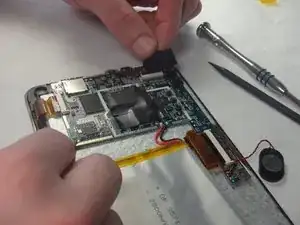

Ослабьте края черной ленты, закрывающей камеру, с помощью тяжёлой лопатки.

Используйте освобожденные края ленты, чтобы аккуратно снять сборку камеры из её пластикового корпуса.

Сборка камеры все еще будет соединена с остальной частью устройства через гибкий кабель. Будьте осторожны, чтобы не порвать это соединение.

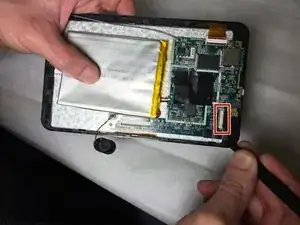

Используйте пинцет, чтобы поднять крышку с верхней части ZIF-адаптера камеры.

При сборке устройства убедитесь, что гибкий кабель от камеры полностью вставлен обратно в ZIF-адаптер.

Оттяните сборку от материнской платы с помощью пинцета для подготовки к пайке.

Используйте переносной паяльник, чтобы нагреть выводы, идущие от сборки камеры к материнской плате, чтобы разорвать соединение.

Для помощи в пайке обратитесь к руководству iFixit "Как паять и разпаивать соединения" при необходимости.

После нагрева используйте пинцет, чтобы освободить провода от их соединений.
