Замена антенны Wi-Fi iView-776TPCII
Есть проблемы с стабильной работой Wi-Fi на вашем планшете? Если да, воспользуйтесь этим руководством, чтобы заменить антенну Wi-Fi. Также стоит отметить, что при отделении антенны от материнской платы существует соединение, которое необходимо отпаять, прежде чем можно будет полностью удалить антенну.
Шаг 1
Перед разборкой устройства убедитесь, что питание полностью отключено.

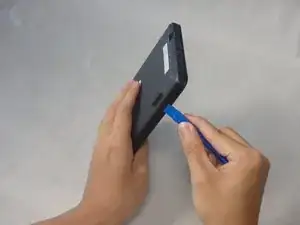

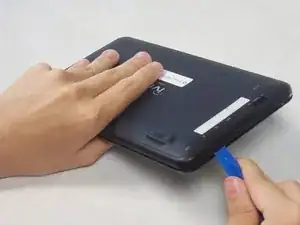

Используйте пластиковую отвертку, чтобы освободить защелки, удерживающие заднюю панель устройства на передней части.
Защелки могут потребовать некоторого усилия для освобождения.

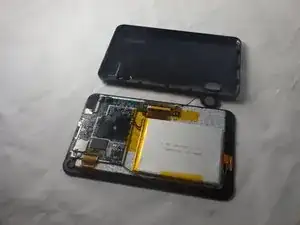

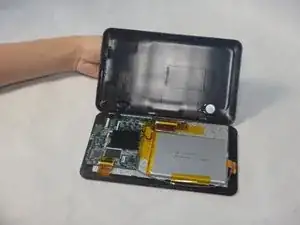

Продолжайте по всему устройству, пока все защелки не будут освобождены.
Шаг 2

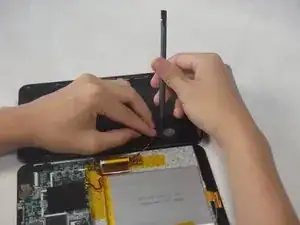

Используйте лопатку, чтобы осторожно освободить динамик из его корпуса на задней панели.
Поместите лопатку между динамиком и задней панелью. Используйте рычажное движение, чтобы удалить компонент.
Будьте осторожны, чтобы не приложить слишком большое усилие. Если не проявить осторожность, динамик может сломаться под давлением.
Шаг 3

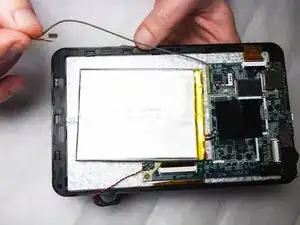

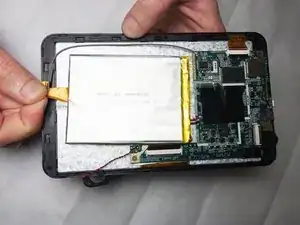

Отсоедините конец антенны Wi-Fi от ленты на краю корпуса.
Шаг 4
Используйте переносной паяльник, чтобы нагреть вывод, идущий от антенны Wi-Fi к логической плате, тем самым прерывая соединение.
Для помощи с пайкой обратитесь к руководству техники iFixit "Как паять и отпаивать соединения", если необходимо.
После нагрева используйте пинцет, чтобы освободить провод от его соединения.
Заключение
Чтобы собрать устройство снова, следуйте этим инструкциям в обратном порядке.
