Замена материнской платы iVIEW-754TPC

Перед разборкой планшета убедитесь, что он выключен.

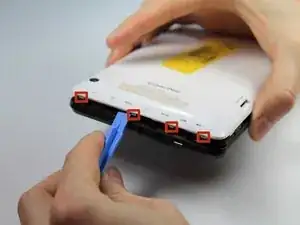

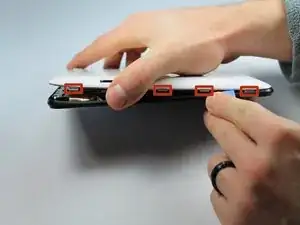

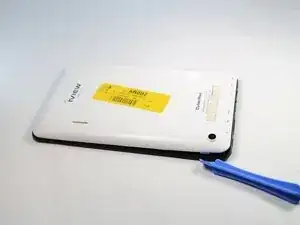

Используйте пластиковый инструмент для открытия, чтобы освободить зажимы, соединяющие устройство. Для освобождения зажимов потребуется небольшое усилие. Как только вы вставите пластиковый инструмент, используйте вращательное движение для освобождения зажимов. Начните с нижней части устройства и двигайтесь вокруг.

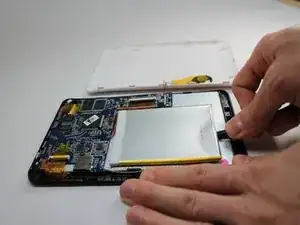

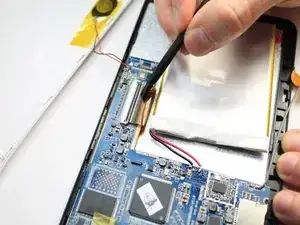

Используйте плоскую сторону лопатки, чтобы поддеть аккумулятор, и примените давление, чтобы освободить его от клея. Проделайте это по всему периметру аккумулятора, пока он не отойдёт.

На данном этапе не пытайтесь полностью извлечь аккумулятор, так как он всё ещё подключен к материнской плате.

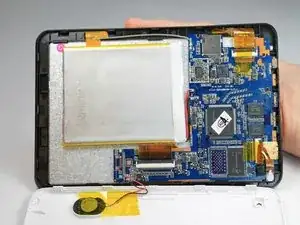

Модуль камеры расположен прямо под верхним правым углом задней крышки.

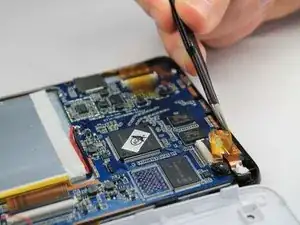

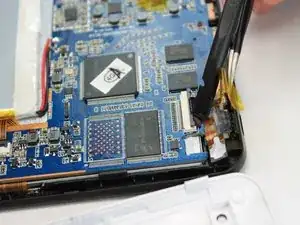

С помощью пинцета отодвиньте ленту, удерживающую разъём шлейфа камеры.

При отклеивании ленты передняя камера может выйти, это не проблема.

Если передняя камера не выходит, аккуратно поднимите её с помощью пинцета.

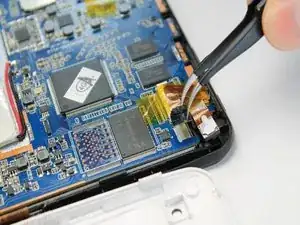

Используйте лопатку, чтобы поднять защитный клапан на разъёме ZIF камеры.

Теперь модуль камеры можно легко извлечь с помощью пинцета.

Во время сборки убедитесь, что вы аккуратно вставили разъём ZIF обратно в его гнездо и закрепили клапан.

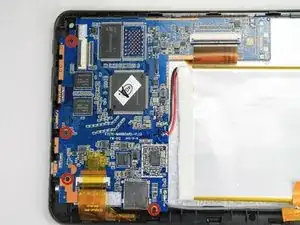

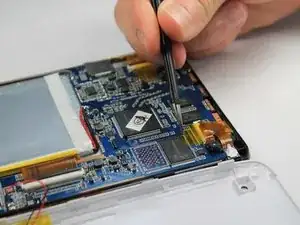

Удалите четыре винта Philips 2,2 мм, удерживающие материнскую плату на месте. Поместите винты на магнитный коврик iFixit.

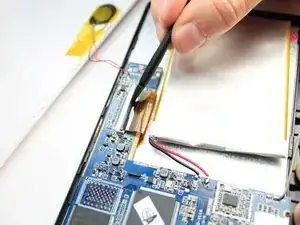

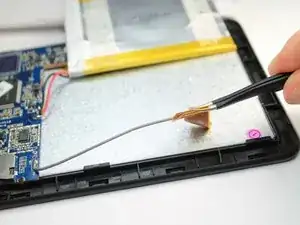

Аккуратно отогните антенну WIFI с помощью пинцета.

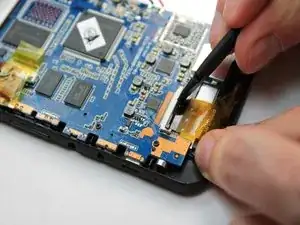

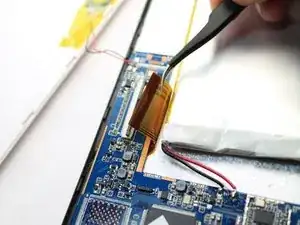

Используйте лопатку, чтобы поднять защитный клапан на разъёме ZIF LCD.

Аккуратно извлеките шлейф из разъёма с помощью пинцета.

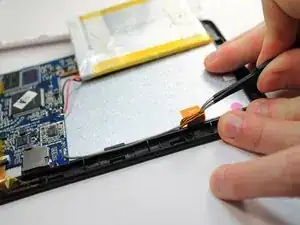

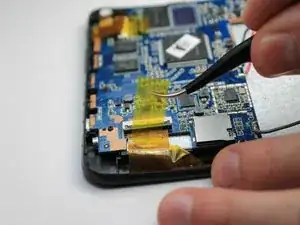

Используйте лопатку, чтобы поднять защитный клапан на разъёме ZIF сенсорного экрана.

Аккуратно потяните за ленту, прикреплённую к шлейфу, чтобы удалить кабель из его разъёма.

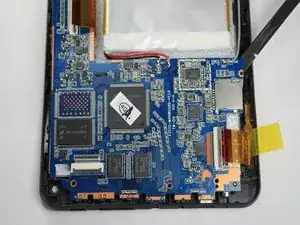

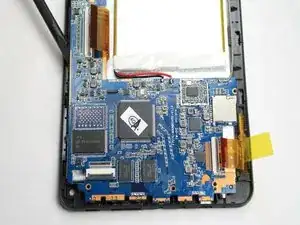

Аккуратно проведите лопаткой под материнской платой с левой стороны, ближайшей к аккумулятору. Поднимите её вверх и от кнопки питания, а также нижних разъёмов.

Аккумулятор всё ещё подключен к материнской плате. Будьте осторожны, чтобы не разорвать их при извлечении.
