Замена ЖК-дисплея iVIEW-754TPC
ЖК-дисплей — это экран, который отображает изображение каждый раз при использовании вашего планшета. Если ваш ЖК-дисплей треснул или на нём есть мёртвые пиксели, используйте это руководство для его замены.
Шаг 1
Перед разборкой планшета убедитесь, что он выключен.
Используйте пластиковый инструмент для поддевания, чтобы отжать защёлки, удерживающие корпус устройства. Для освобождения защёлок потребуется небольшое усилие. После вставки пластикового инструмента используйте поворотное движение, чтобы освободить защёлки. Начинайте снизу устройства и обойдите его полностью.
Шаг 2
Плоской стороной лопатки подденьте аккумулятор и применяйте давление, чтобы отсоединить его от клея. Делайте это по периметру аккумулятора, пока он полностью не отойдёт.
На этом этапе не пытайтесь полностью удалить аккумулятор, он всё ещё подключён к плате.
Шаг 3
Модуль камеры расположен непосредственно под верхним правым углом задней крышки.
Отклейте ленту, фиксирующую разъём шлейфа камеры, с помощью пинцета.
При отрыве ленты передняя камера может выйти наружу — это не проблема.
Если передняя камера не выйдет сама, аккуратно подденьте её пинцетом и извлеките.
Шаг 4
С помощью лопатки поднимите защёлку на верхней части ZIF-разъёма камеры.
После этого модуль камеры можно легко извлечь пинцетом.
При сборке убедитесь, что ZIF-разъём плотно вставлен в гнездо и защёлка зафиксирована.
Шаг 5
Снимите четыре 2,2 мм винта с крестовым шлицем, удерживающие плату. Поместите винты на магнитный коврик iFixit.
Шаг 6
Аккуратно подденьте антенну Wi‑Fi пинцетом и отведите вверх.
Шаг 7
Используйте лопаткe для подъёма защёлки на верхней части ZIF-разъёма ЖК-шлейфа.
Аккуратно извлеките шлейф из разъёма пинцетом.
Шаг 8
С помощью лопатки поднимите защёлку на верхней части ZIF-разъёма дигитайзера.
Аккуратно потяните за ленту, прикреплённую к шлейфу, чтобы извлечь кабель из разъёма.
Шаг 9
Аккуратно просуньте лопатку под плату слева, ближе к аккумулятору. Поднимите плату вверх и отведите в сторону от кнопки питания и нижних разъёмов.
Аккумулятор всё ещё подключён к плате. Будьте осторожны, чтобы не порвать соединение при извлечении.
Шаг 10

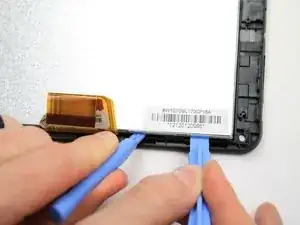

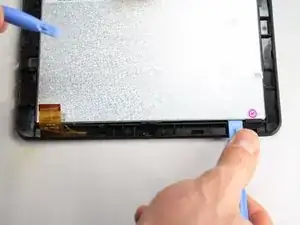

Вставьте пластиковый инструмент между ЖК-дисплеем и дигитайзером со стороны, где находится шлейф ЖК. Используйте второй пластиковый инструмент, чтобы отделить ЖК-дисплей от дигитайзера. Повторите этот процесс с обеих сторон шлейфа ЖК.

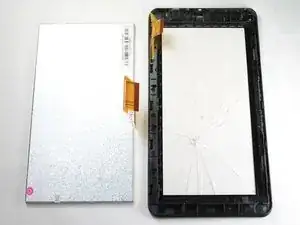

Полностью извлеките ЖК-дисплей из дигитайзера.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
