Замена дисплея iRulu AX760

Планшеты

Это руководство покажет, как получить доступ к дисплею и снять его на iRulu AX760. Следуя этому руководству, Вы узнаете, как отключить и заменить дисплей.

Шаг 1

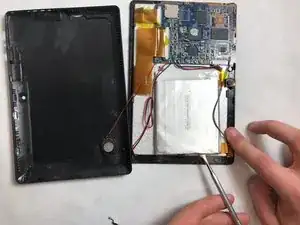

Используйте пластиковый инструмент для вскрытия или металлическую лопатку, чтобы освободить заднюю крышку.

Вставьте лопатку в боковую часть планшета.

Поочередно приподнимите каждую кромку и снимите крышку.

Шаг 2

Откройте планшет.

Шаг 3

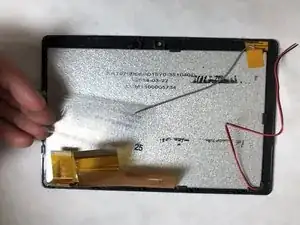

Возьмите пластиковую отвертку с плоским лезвием и вставьте её под аккумулятор.

Поднимите аккумулятор.

Убедитесь, что сняли всю ленту с аккумулятора.

Шаг 4

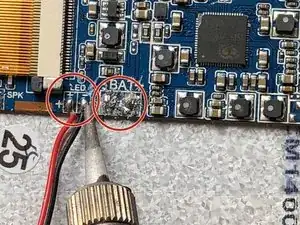

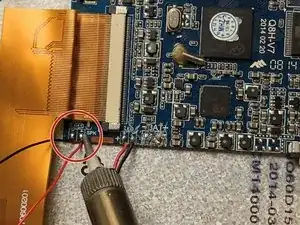

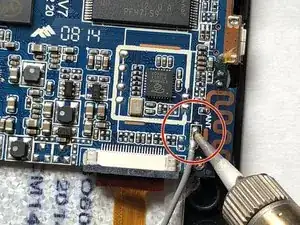

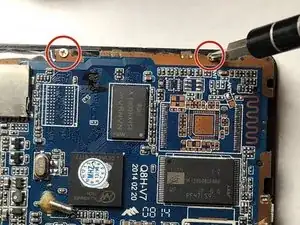

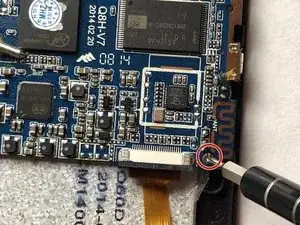

Используйте паяльник, чтобы распаять соединение, где чёрный и красный провода аккумулятора припаиваются к материнской плате.

Держите провода аккумулятора натянутыми.

Паяльник должен контактировать с припоем не более 2–3 секунд.

Будьте очень осторожны, паяльник будет очень горячим!

Для информации о пайке посетите эту ссылку. Как паять и распаивать соединения

Шаг 5

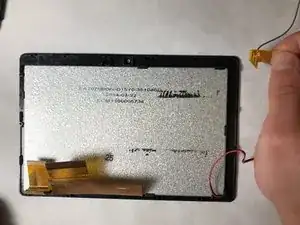

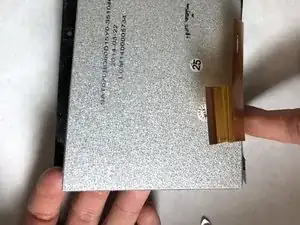

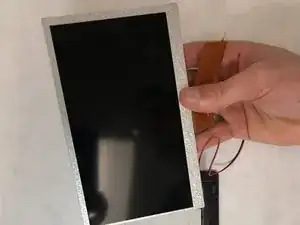

Снимите старый аккумулятор и установите новый.

Шаг 6

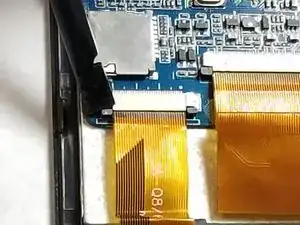

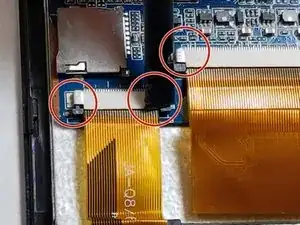

Используйте пластиковую лопатку, чтобы открыть защёлки на разъёмах плёночных шлейфов дигитайзера.

Шаг 7

Аккуратно вытяните плёночные шлейфы дигитайзера прямо из их разъёмов.

Шаг 8

Извлеките камеру из устройства.

Шаг 9

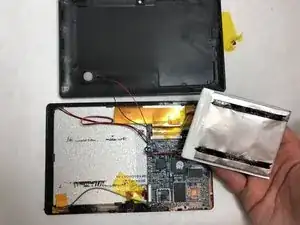

Под аккумулятором расположены две тонкие клеевые полосы, идущие вертикально по левой и правой стороне.

Осторожно подденьте пластиковую карту или лопатку под аккумулятор вдоль обеих клеевых полос. Аккуратно двигайте картой или лопаткой вверх и вниз, чтобы освободить аккумулятор.

Не используйте металлические инструменты, не сгибайте и не прокалывайте аккумулятор.
