Замена дигитайзера iView-776TPCII

Перед разборкой устройства убедитесь, что питание полностью отключено.

Используйте пластиковый инструмент для вскрытия, чтобы освободить защёлки, удерживающие заднюю панель корпуса на передней части.

Защёлки могут потребовать определённого усилия перед освобождением.

Продолжайте по всему периметру устройства, пока все защёлки не будут освобождены.

Используйте лопатку, чтобы аккуратно освободить динамик из его посадочного места на задней панели.

Поместите лопатку между динамиком и задней панелью. Используйте поддевание, чтобы извлечь компонент.

Не применяйте чрезмерную силу. При неосторожном обращении динамик может сломаться под давлением.

Вставьте плоскую сторону стандартной лопатки под аккумулятор и используйте поддевание, чтобы ослабить клей, скрепляющий его с дигитайзером.

Делайте это по всему периметру аккумулятора, пока он не отойдёт.

Клей прочный, поэтому может потребоваться некоторое усилие. Однако не прилагайте столько давления, чтобы аккумулятор согнулся или сломался.

На данном этапе не пытайтесь полностью извлечь аккумулятор, поскольку он ещё подключён к плате.

Используйте портативный паяльник, чтобы нагреть выводы, идущие от аккумулятора к материнской плате, тем самым разорвав соединение.

Для получения помощи по пайке обратитесь к руководству iFixit «Как паять и выпаивать соединения» по мере необходимости.

После нагрева используйте пинцет, чтобы вытащить провода из их контактов.

Для удобства при сборке обратите внимание, какой провод был подключён к положительной, а какой к отрицательной клемме.

Отсоедините конец антенного кабеля Wi‑Fi от ленты на краю корпуса.

Используйте портативный паяльник, чтобы нагреть вывод, идущий от антенны Wi‑Fi к плате, тем самым разорвав соединение.

Для получения помощи по пайке обратитесь к руководству iFixit «Как паять и выпаивать соединения» по мере необходимости.

После нагрева используйте пинцет, чтобы вытащить провод из его контакта.

Модуль камеры расположен в верхнем правом углу планшета.

Освободите края чёрной ленты, покрывающей камеру, с помощью тяжёлой лопатки.

Используйте освобождённые края ленты, чтобы аккуратно вынуть узел камеры из его пластикового крепления.

Узел камеры всё ещё будет подключён к устройству через ленточный кабель. Будьте осторожны, чтобы не порвать это соединение.

Используйте пинцет, чтобы поднять крышку в верхней части ZIF‑разъёма камеры.

При сборке устройства убедитесь, что ленточный кабель камеры полностью закреплён в ZIF‑разъёме.

Оттяните узел от материнской платы с помощью пинцета, чтобы подготовить к выпаиванию.

Используйте портативный паяльник, чтобы нагреть выводы, идущие от узла камеры к материнской плате, тем самым разорвав соединение.

Для получения помощи по пайке обратитесь к руководству iFixit «Как паять и выпаивать соединения» по мере необходимости.

После нагрева используйте пинцет, чтобы вытащить провода из их контактов.

Для удобства при сборке обратите внимание, какой провод был подключён к положительной, а какой к отрицательной клемме.

Снимите три винта с головкой Philips 2.2 мм, используя отвёртку, чтобы ослабить материнскую плату от корпуса.

При необходимости ознакомьтесь с «Лучшие практики работы с отвёрткой» для советов по правильному использованию отвёртки с вашим устройством.

Используйте пинцет под углом 45 градусов, чтобы поднять чёрную часть ZIF‑разъёма дигитайзера и освободить ленточный кабель. Аккуратно вытяните ленточный кабель из гнезда.

При сборке устройства убедитесь, что ленточный кабель полностью закреплён обратно в ZIF‑разъёме.

Используйте пинцет под углом 45 градусов, чтобы поднять чёрную часть ZIF‑разъёма ЖК‑экрана и освободить ленточный кабель. Аккуратно вытяните ленточный кабель из гнезда.

При сборке устройства убедитесь, что ленточный кабель полностью закреплён обратно в ZIF‑разъёме.

Материнская плата теперь отделена от дигитайзера и передней панели и может быть безопасно извлечена из устройства.

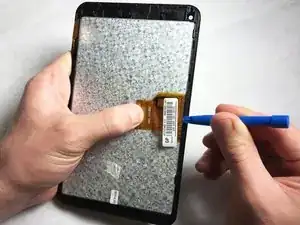

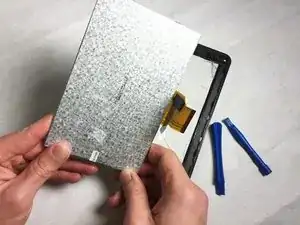

Вставьте пластиковый инструмент для вскрытия между дигитайзером и экраном. Используйте поддевание, чтобы ослабить дигитайзер от его пластикового корпуса.

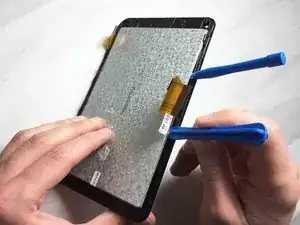

Если сначала трудно разделить два компонента, попробуйте использовать второй пластиковый инструмент для опоры.

Продолжайте沿 края дигитайзера, пока он полностью не отделится.
