Замена динамика JLab Pro-7

Необходимые инструменты перечислены выше в разделе инструментов.

Возьмите планшет и подготовьте инструменты, чтобы открыть устройство и заменить компоненты внутри.

В нижней части планшета находятся два винта.

Один винт расположен в нижнем левом углу, другой — в нижнем правом углу.

Вам понадобится маленькая крестовая отвёртка, чтобы аккуратно извлечь эти винты. Будьте осторожны, чтобы не повредить резьбу при выкручивании.

Теперь возьмите отвёртку с плоским жалом iFixit и аккуратно начните отделять заднюю крышку.

Задняя крышка плохо снимается, поэтому убедитесь, что конец инструмента находится под экраном, чтобы получить достаточный рычаг для отщёлкивания задней панели от передней.

Будьте осторожны при поддевании края планшета! Избегайте поломки кнопок громкости и блокировки. Также не углубляйтесь слишком сильно инструментом, чтобы не повредить внутренние компоненты.

Аккуратно обойдите весь периметр планшета, чтобы снять заднюю крышку.

Прикладывайте небольшое усилие вдоль краёв, пока не услышите щелчок и часть крышки не отойдёт.

Продолжайте двигаться по часовой стрелке или против, пока задняя крышка полностью не будет удалена.

Теперь задняя крышка полностью снята.

Тщательно осмотрите планшет на предмет повреждений, возникших при снятии задней панели.

Если какие-либо внутренние компоненты выпали или повреждены, ознакомьтесь с нашими руководствами — мы, возможно, сможем помочь!

Снимите крышку с планшета, следуя инструкциям из предварительного руководства.

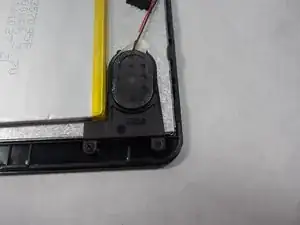

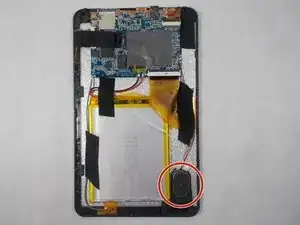

Динамик, расположенный в правом нижнем углу, крепится к планшету небольшим магнитом.

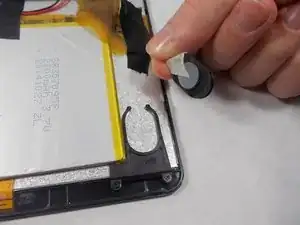

Чтобы извлечь динамик из пластикового крепления, просто приподнимите его — он отделится от основания.

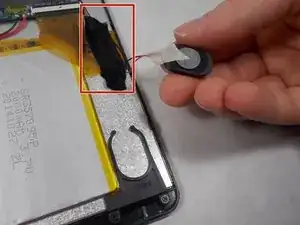

Провода динамика зафиксированы небольшой полоской термоклея.

Медленно снимите чёрную термоклейкую ленту с задней панели планшета, чтобы провода могли свободно двигаться.

Следите, чтобы не повредить шлейф питания материнской платы.

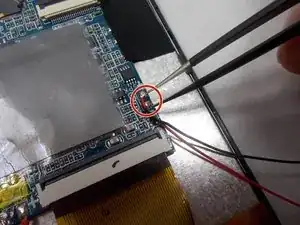

Используйте паяльник, чтобы выпаять соединительные провода с контактных площадок.

Аккуратно снимите провода с материнской платы.

Ознакомьтесь с этим полезным руководством по пайке и демонтажу компонентов.
