Замена фронтальной камеры JLab Pro-7

Инструменты, необходимые для выполнения задачи, перечислены выше в разделе «Инструменты».

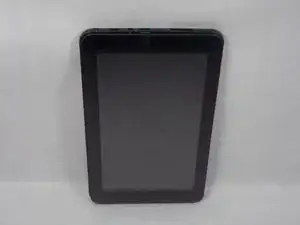

Возьмите планшет и подготовьте инструменты, чтобы открыть его и отремонтировать внутренние компоненты.

Внизу планшета расположены два винта.

Один винт находится в нижнем левом углу, другой — в нижнем правом углу.

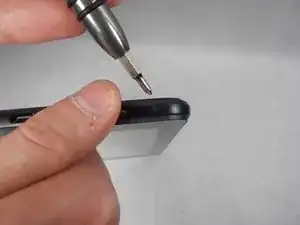

Возьмите маленькую крестовую отвертку и аккуратно выкрутите эти винты. Следите, чтобы не сорвать шлицы винтов при выкручивании.

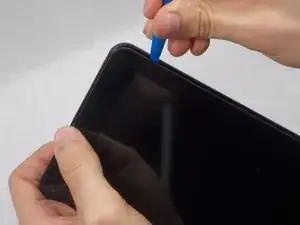

Возьмите лопаточку iFixit и аккуратно подденьте заднюю крышку.

Задняя крышка плохо поддаётся, поэтому поместите конец лопатки под экран, чтобы получить достаточный рычаг для отщёлкивания крышки от экрана.

Будьте осторожны при поддевании края планшета! Избегайте поломки кнопок громкости и блокировки. Также не углубляйте лопатку слишком глубоко, чтобы не повредить внутренние компоненты.

Обходите периметр планшета, чтобы снять заднюю крышку.

Применяйте небольшое давление по периметру до тех пор, пока соответствующий участок не отщёлкнется.

Продолжайте двигаться по часовой стрелке или против неё, пока задняя крышка полностью не снимется.

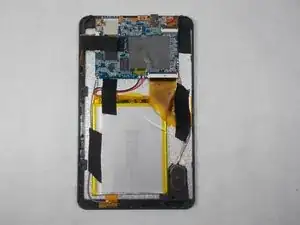

Вот и всё — задняя крышка должна быть полностью снята.

Осмотрите планшет на предмет повреждений, образовавшихся при снятии крышки.

Если какие‑то внутренние компоненты выпали или выглядят повреждёнными, ознакомьтесь с нашими другими руководствами — возможно, они помогут.

В этом руководстве показано, как снять фронтальную камеру.

В правом верхнем углу платы находится ленточный кабель. Красный прямоугольник показывает соответствующую область.

Разъёмы ленточных кабелей не требуют большого усилия. Как всегда, обращайтесь с компонентами аккуратно.

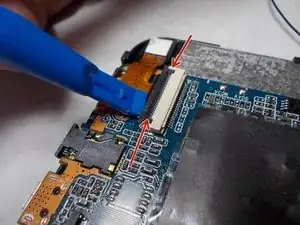

Чтобы отключить разъём, используйте лопаточку iFixit, чтобы приподнять чёрную защёлку. Чёрная защёлка показана красными стрелками на фото.

После подъёма защёлки аккуратно вытяните ленточный кабель из разъёма.

После разъединения разъёма и кабеля фронтальная камера легко выйдет из посадочного места.

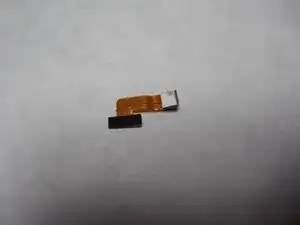

Теперь фронтальную камеру можно заменить.
