Замена аккумулятора JLab Pro-7

Инструменты, необходимые для выполнения этой задачи, перечислены выше в разделе инструментов.

Возьмите планшет и подготовьте инструменты, чтобы открыть его и ремонтировать внутренние компоненты.

Внизу планшета находятся два винта.

Один винт расположен в нижнем левом углу, другой — в нижнем правом углу.

Возьмите маленькую крестовую отвертку и аккуратно выкрутите эти винты. Будьте осторожны, чтобы не сорвать шлицы винтов при выкручивании.

Теперь возьмите пластиковую лопатку iFixit и аккуратно подденьте заднюю крышку.

Задняя крышка не снимается легко, поэтому убедитесь, что конец лопатки находится под рамкой экрана, чтобы получить достаточный рычаг для начала отщелкивания задней панели от экрана.

Будьте осторожны при поддевании кромки планшета! Избегайте перелома кнопок громкости и блокировки. Также не вгоняйте лопатку слишком глубоко в устройство, чтобы не повредить внутренние компоненты.

Проходите по периметру планшета, чтобы полностью снять заднюю крышку.

Прилагайте небольшое давление по периметру до тех пор, пока соответствующий участок не отщелкнется.

Продолжайте двигаться по часовой стрелке или против неё, пока задняя крышка полностью не снимется.

Вот и всё — теперь задняя крышка должна быть полностью снята.

Осмотрите планшет на предмет повреждений, возникших при поддевании задней панели.

Если какие-либо внутренние компоненты выпали или кажутся повреждёнными, просмотрите наши руководства — возможно, мы сможем помочь!

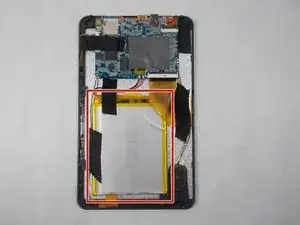

После выполнения предварительного руководства вы увидите большой серый прямоугольник, занимающий большую часть задней панели.

Это деталь, которую вы будете заменять.

Снятие аккумулятора требует предельной осторожности. Не торопитесь и следите, чтобы не проколоть внешнюю оболочку аккумулятора. Это может быть опасно для вас и устройства.

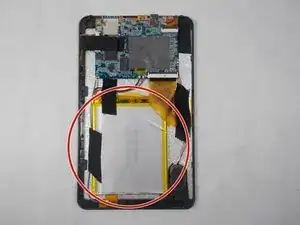

На изображении в красных кругах показана термолента, которую нужно удалить.

Осторожно снимите каждый кусок термоленты.

Термолента сама по себе не очень липкая, поэтому специальных инструментов не требуется.

Снятие аккумулятора требует предельной осторожности. Не торопитесь и следите, чтобы не проколоть внешнюю оболочку аккумулятора. Это может быть опасно для вас и устройства.

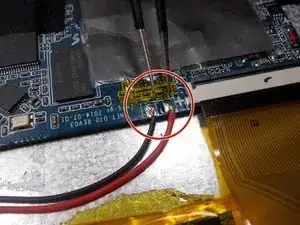

После удаления термоленты необходимо удалить паяные соединения, показанные в красном круге и отмеченные пинцетом.

Это единственные провода, соединяющие аккумулятор с материнской платой.

Пайка — полезная, но опасная техника. Паяльник сильно нагревается. Чтобы минимизировать риск травм или повреждения изделия, перед продолжением ознакомьтесь со страницами по технике безопасности при пайке и инструкциями по пайке.

Инструкции по пайке Техника безопасности при пайке

Снятие аккумулятора требует предельной осторожности. Не торопитесь и следите, чтобы не проколоть внешнюю оболочку аккумулятора. Это может быть опасно для вас и устройства.

Первое изображение взято из нашего руководства по замене динамика.

Дождитесь, пока паяльник разогреется, и поднесите его непосредственно рядом с паяными соединениями или едва касаясь их, пока припой не расплавится.

Когда паяные соединения станут жидкими, провода можно будет снять.

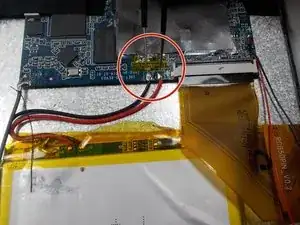

Второе изображение показывает паяные соединения, которые необходимо прогреть паяльником, а затем удалить, чтобы перейти на шаг ближе к замене аккумулятора.

На этом шаге мы будем использовать пластиковую лопатку iFixit, чтобы вынуть аккумулятор.

Снятие аккумулятора требует предельной осторожности. Не торопитесь и следите, чтобы не проколоть внешнюю оболочку аккумулятора. Это может быть опасно для вас и устройства.

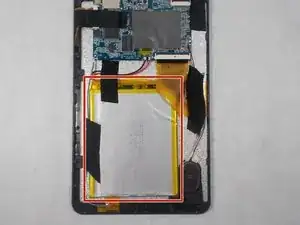

На этом этапе термолента и паяные соединения должны быть удалены согласно предыдущим шагам. Это изображение даёт хороший обзор самого аккумулятора.

Красные стрелки показывают места, где аккуратно подденьте аккумулятор вверх, чтобы извлечь его из задней панели.

Снятие аккумулятора требует предельной осторожности. Не торопитесь и следите, чтобы не проколоть внешнюю оболочку аккумулятора. Это может быть опасно для вас и устройства.

Используйте пластиковую лопатку iFixit, чтобы поддеть аккумулятор от металлической пластины, к которой он приклеен.

Двигайтесь по периметру аккумулятора, отмеченному красным прямоугольником. Медленно и аккуратно подденьте его, пока он полностью не отделится от задней пластины.

Снятие аккумулятора требует предельной осторожности. Не торопитесь и следите, чтобы не проколоть внешнюю оболочку аккумулятора. Это может быть опасно для вас и устройства.

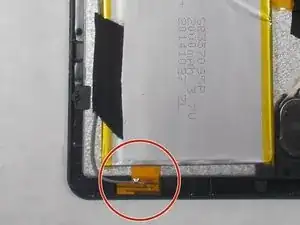

Будьте осторожны с беспроводной антенной при удалении аккумулятора с помощью лопатки.

Не поддёргивайте в тех местах, где антенна отмечена кругом, чтобы не повредить устройство.
