Замена беспроводной антенны JLab Pro-7

Инструменты, необходимые для выполнения этой операции, перечислены выше в разделе «Инструменты».

Возьмите планшет и подготовьте инструменты, чтобы открыть его и устранить неисправности компонентов внутри.

В нижней части планшета находятся два винта.

Один винт находится в нижнем левом углу, другой — в нижнем правом углу.

Возьмите маленькую крестообразную отвёртку и аккуратно выкрутите эти винты. Будьте осторожны, чтобы не сорвать шлиц винтов при их выкручивании.

Теперь возьмите пластиковую лопатку iFixit и аккуратно подденьте заднюю крышку.

Задняя крышка не снимается легко, поэтому убедитесь, что конец лопатки находится под экраном, чтобы получить достаточный рычаг для отщелкивания крышки от экрана.

Будьте осторожны при поддевании края планшета. Избегайте перелома кнопок регулировки громкости и блокировки. Также не вгрызайтесь лопаткой слишком глубоко, чтобы не повредить внутренние компоненты.

Продвигайтесь по периметру планшета, чтобы снять заднюю крышку.

Прилагайте небольшое усилие по периметру до тех пор, пока соответствующий участок не отщелкнется.

Продолжайте двигаться по часовой или против часовой стрелки, пока крышка полностью не снимется.

Вот и всё — задняя крышка должна быть полностью снята.

Осмотрите планшет на предмет повреждений, возникших при снятии крышки.

Если какие‑либо внутренние компоненты выпали или кажутся повреждёнными, ознакомьтесь с нашими руководствами — возможно, мы сможем помочь.

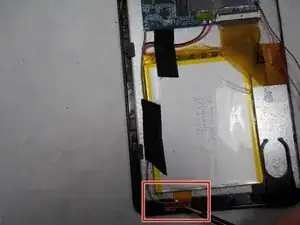

Найдите конец антенны над аккумулятором

Антенна расположена рядом с пластиковым фиксатором динамика

Антенна огибает боковую часть аккумулятора и ведёт к материнской плате

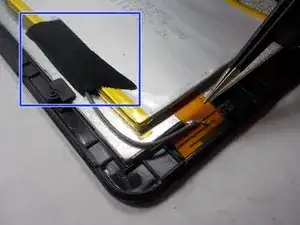

Найдите полоску чёрной термоленты, прикрепляющую антенну к задней части планшета

Полоска ленты лежит поверх антенны и края аккумулятора

Аккуратно снимите полоску ленты и отложите её для последующей сборки

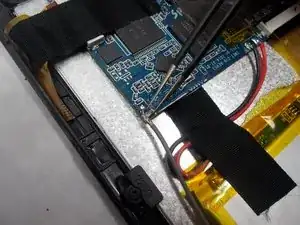

Проследите длину антенны до точки на материнской плате, где она припаяна

Используйте паяльник, чтобы удалить точки пайки на материнской плате

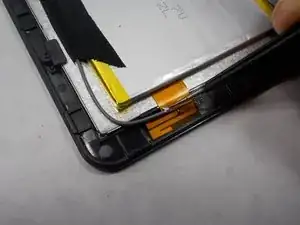

Аккуратно удалите антенну
