Замена материнской платы iView-776TPCII

Перед разборкой устройства убедитесь, что питание полностью отключено.

Используйте пластиковый инструмент для вскрытия, чтобы освободить защёлки, удерживающие заднюю панель устройства на передней части.

Защёлки могут потребовать небольшого усилия перед тем, как освободятся.

Продолжайте по периметру устройства, пока все защёлки не будут освобождены.

Используйте лопатку, чтобы аккуратно освободить динамик из его посадочного места на задней панели.

Поместите лопатку между динамиком и задней панелью. Используйте приём поддёма, чтобы извлечь компонент.

Осторожно: не прикладывайте чрезмерную силу. При неосторожном обращении динамик может сломаться под давлением.

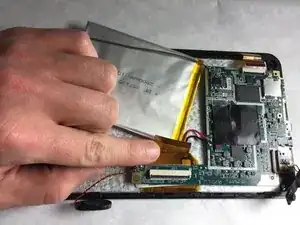

Вставьте плоскую сторону стандартной лопатки под аккумулятор и используйте поддём, чтобы ослабить клей, удерживающий его на дигитайзере.

Проделайте это по периметру аккумулятора, пока он не отойдёт.

Клей сильный, поэтому может потребоваться некоторое усилие. Однако будьте осторожны, чтобы не приложить настолько большое давление, чтобы аккумулятор согнулся или сломался.

На данном этапе не пытайтесь полностью снять аккумулятор, так как он всё ещё подключён к материнской плате.

Используйте портативный паяльник, чтобы нагреть выводы, идущие от аккумулятора к материнской плате, тем самым разорвав соединение.

Для получения помощи по пайке при необходимости обратитесь к руководству iFixit «Как паять и выпаивать соединения».

После нагрева используйте пинцет, чтобы оттянуть провода от контактов.

Для облегчения сборки обратите внимание, какой провод был подключён к положительному, а какой к отрицательному контакту.

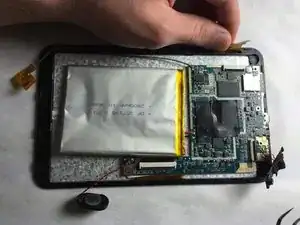

Отсоедините конец антенны Wi‑Fi от ленты на краю корпуса.

Используйте портативный паяльник, чтобы нагреть вывод, идущий от антенны Wi‑Fi к плате, тем самым разорвав соединение.

Для получения помощи по пайке при необходимости обратитесь к руководству iFixit «Как паять и выпаивать соединения».

После нагрева используйте пинцет, чтобы оттянуть провод от его контакта.

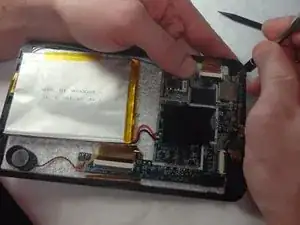

Модуль камеры находится в правом верхнем углу планшета.

Ослабьте края чёрной ленты, закрывающей камеру, с помощью прочной лопатки.

Используйте отогнутые края ленты, чтобы аккуратно извлечь узел камеры из пластикового отсека.

Узел камеры всё ещё будет соединён с остальной частью устройства через ленточный кабель. Будьте осторожны, чтобы не порвать это соединение.

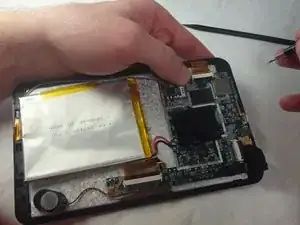

Используйте пинцет, чтобы поднять крышку верхней части ZIF‑разъёма камеры.

При сборке устройства убедитесь, что ленточный кабель камеры полностью зафиксирован обратно в ZIF‑разъёме.

Оттяните узел от материнской платы с помощью пинцета, чтобы подготовить его к выпаиванию.

Используйте портативный паяльник, чтобы нагреть выводы, идущие от узла камеры к материнской плате, тем самым разорвав соединение.

Для получения помощи по пайке при необходимости обратитесь к руководству iFixit «Как паять и выпаивать соединения».

После нагрева используйте пинцет, чтобы оттянуть провода от контактов.

Для облегчения сборки обратите внимание, какой провод был подключён к положительному, а какой к отрицательному контакту.

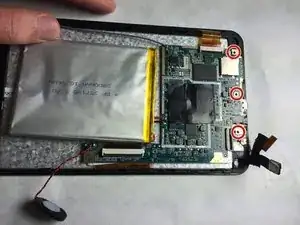

Удалите три винта с крестообразной головкой 2.2 мм с помощью отвёртки, чтобы ослабить материнскую плату в корпусе.

При необходимости ознакомьтесь с «Лучшие практики использования отвёртки», чтобы узнать, как правильно работать с отвёрткой при ремонте устройства.

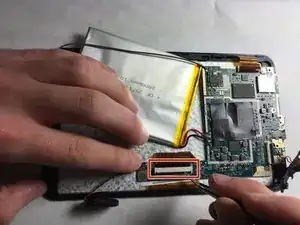

Используйте пинцет под углом 45 градусов, чтобы приподнять чёрную часть ZIF‑разъёма дигитайзера и освободить ленточный кабель. Аккуратно вытяните ленточный кабель из гнезда.

При повторной сборке устройства убедитесь, что ленточный кабель полностью зафиксирован обратно в ZIF‑разъёме.

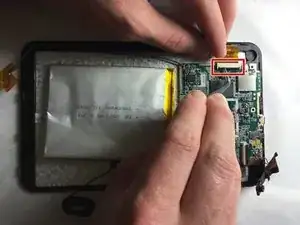

Используйте пинцет под углом 45 градусов, чтобы приподнять чёрную часть ZIF‑разъёма ЖК‑экрана и освободить ленточный кабель. Аккуратно вытяните ленточный кабель из гнезда.

При повторной сборке устройства убедитесь, что ленточный кабель полностью зафиксирован обратно в ZIF‑разъёме.

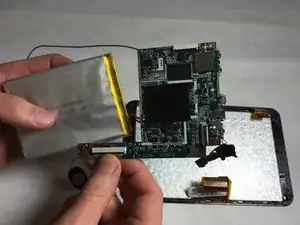

Материнская плата теперь отделена от дигитайзера и передней панели и может быть безопасно снята с устройства.
