Замена задней камеры Dell Latitude 10-ST2e

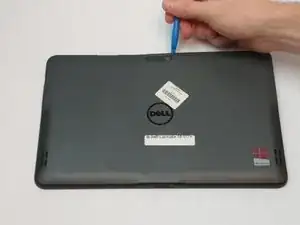

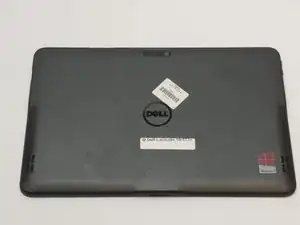

С помощью синего инструмента для вскрытия отделите пластиковую заднюю крышку от устройства. Начните с угла и пройдитесь вокруг планшета.

Удалите четыре чёрных винта длиной 4,0 мм по периметру устройства с помощью отвертки JIS #00.

Удалите два серебристых винта длиной 4,0 мм с помощью отвертки JIS #00.

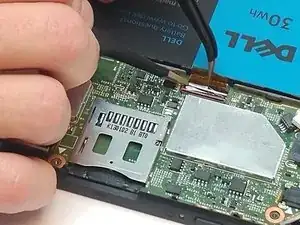

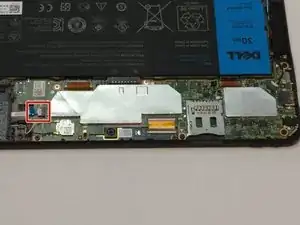

Отсоедините разъём передней камеры, зафиксированный зажимом, выпустив зажим щипцами.

Поднимите разъём вверх от материнской платы.

Избегайте повреждения разъёма.

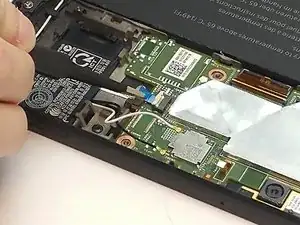

С помощью инструмента для вскрытия подденьте белый зажим вверх и вытяните синюю плёнку из разъёма щипцами.

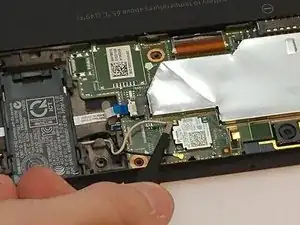

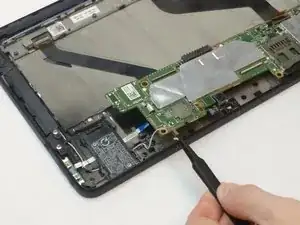

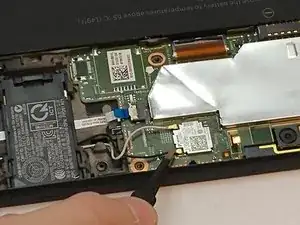

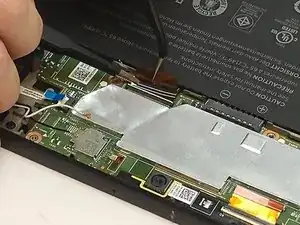

Щипцами отсоедините белый и чёрный провода от нижней части материнской платы.

Тяните вверх, удерживая латунные контакты. Не тяните за провода.

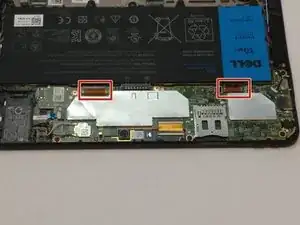

Рядом с батареей щипцами отсоедините два зажима: один оранжевый и один белый.

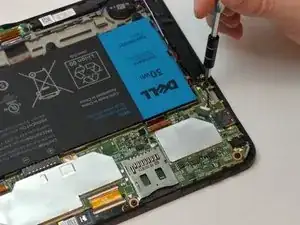

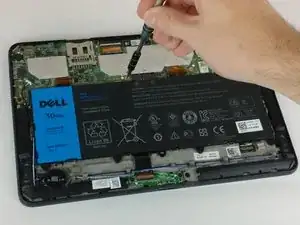

Удалите четыре винта длиной 7,0 мм, фиксирующие батарею, с помощью отвертки JIS #00.

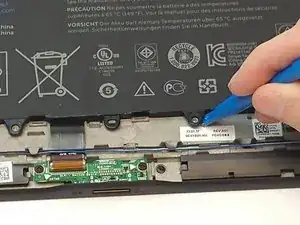

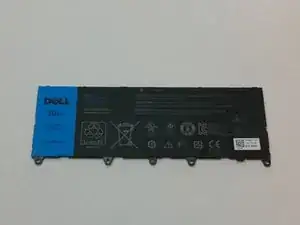

С помощью синего инструмента для вскрытия аккуратно подденьте и снимите батарею с планшета.

Не повреждайте, не прокалывайте, не разрезайте и не сгибайте батарею, это может привести к травмам.

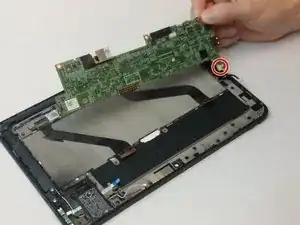

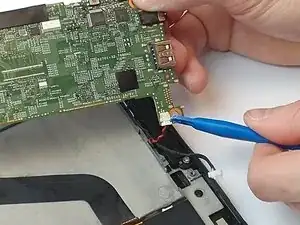

Щипцами поднимите материнскую плату вверх относительно планшета, не извлекайте её полностью. При подъёме отсоедините чёрный и красный провода, находящиеся под платой, прежде чем полностью её вынуть.

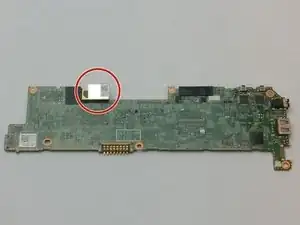

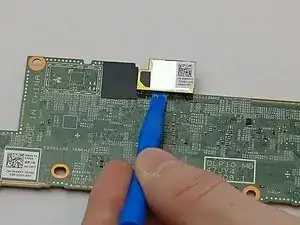

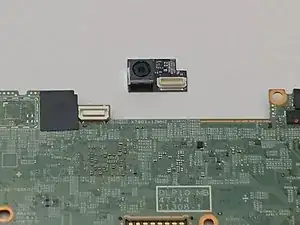

После снятия материнской платы положите её на ровную поверхность лицевой стороной вниз. С помощью пластикового инструмента для вскрытия отсоедините и извлеките камеру с материнской платы.
