Замена экрана Insignia Flex 11.6

Перед началом работ убедитесь, что устройство выключено и не подключено к источнику питания. Несоблюдение этого правила может привести к травмам.

Положите устройство на твёрдую поверхность экраном вниз.

Удалите 2 винта Phillips J000 6,1 мм с задней части устройства.

Если какие-либо винты сорваны, обратитесь к руководству ifixit по удалению сорванного винта. Как удалить сорванный винт

Используя пластиковый инструмент и пластиковую карту, аккуратно отоприте заднюю крышку.

С помощью пинцета снимите электрический разъём, подключённый к батарее, чтобы отключить питание батареи.

Отключите соединение двух динамиков от материнской платы.

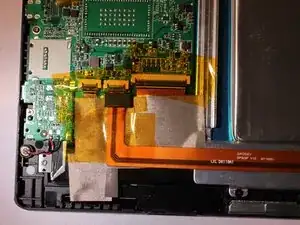

Снимите жёлтую ленту, находящуюся сверху электрических разъёмов.

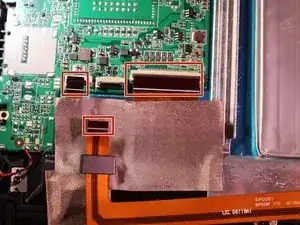

Поднимите чёрные крышки, чтобы открыть доступ к 3 электрическим разъёмам.

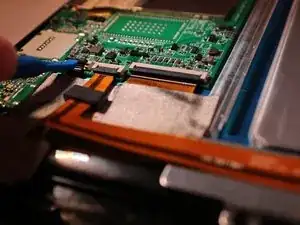

Снимите 3 электрических разъёма, аккуратно оттянув их пинцетом.

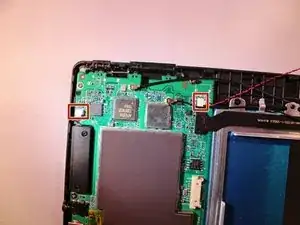

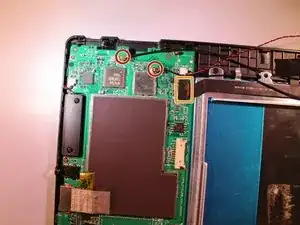

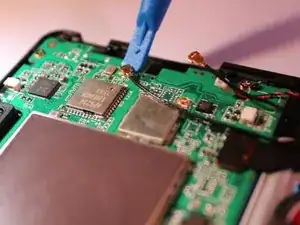

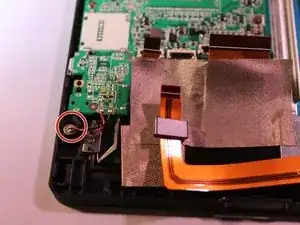

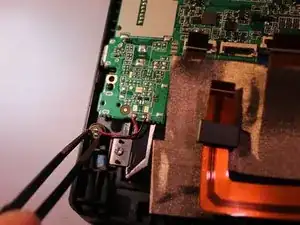

Отключите 2 чёрных заземляющих провода от материнской платы, аккуратно поддев их до расщёлкивания с платы.

Снимите чёрный разъём камеры, аккуратно поддев его до расщёлкивания.

С помощью пинцета удалите микрофон из пластиковой крышки.

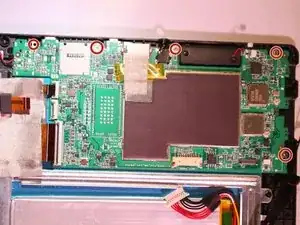

Удалите 5 винтов Phillips J000 3,4 мм с материнской платы.

Материнская плата выскочит наружу.

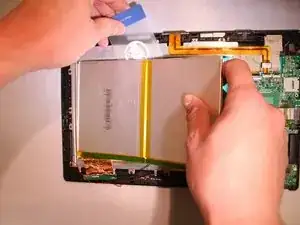

Снимите батарею, отодвинув её пластиковой картой.

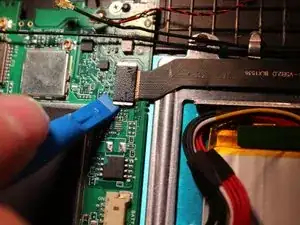

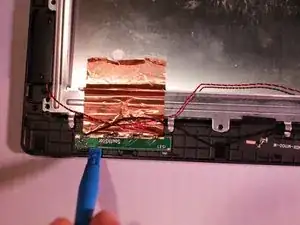

Отогните медно-коричневый электрический разъём с помощью синего инструмента для поддёма.

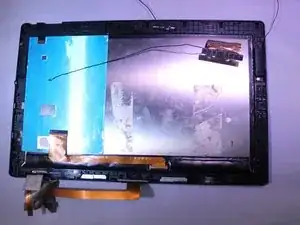

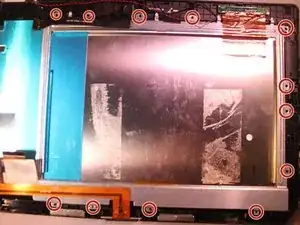

Удалите 12 винтов Phillips J000 4,15 мм с металлического кронштейна.

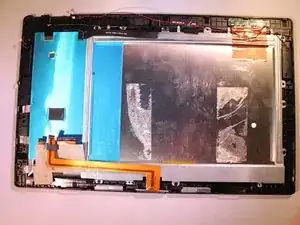

Кронштейн затем снимется.

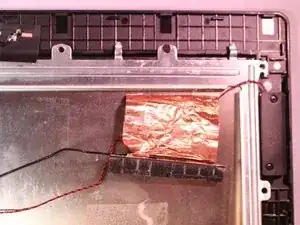

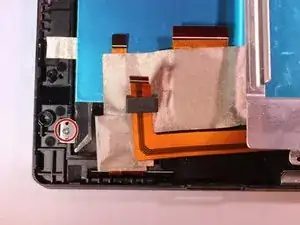

Удалите 1 винт Phillips J000 3,4 мм с металлической пластины кронштейна.

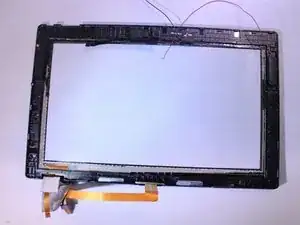

Снимите экран с корпуса, поддев пластиковой картой.
