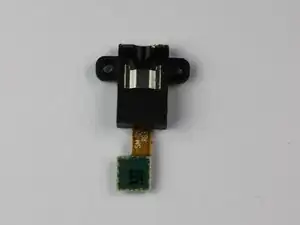

Замена разъема для наушников Samsung Galaxy Tab 3 7.0

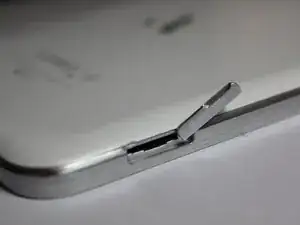

С помощью пластикового инструмента аккуратно вставьте тоскательный конец между стеклянным дигитайзером и серебристой рамкой спереди устройства.

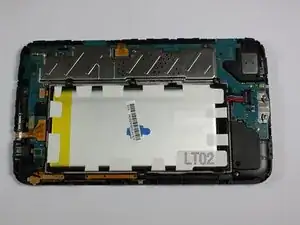

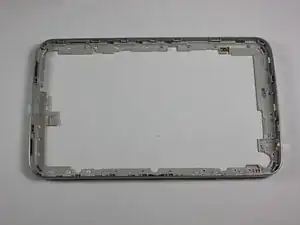

Работая медленно и осторожно, пройдите по всему лицевой стороне устройства. Маленькие пластиковые защелки должны освободиться; если этого не произошло, аккуратно нажмите на них, пока не услышите щелчки.

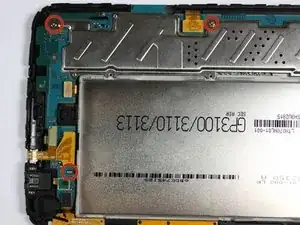

Для начала фактического снятия батареи открутите четыре указанные винта с помощью отвертки.

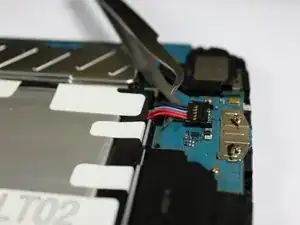

После снятия винтов используйте или конец отвертки, или пинцет, чтобы поддеть разъем батареи. Поднимите его прямо вверх, и разъем должен выскочить.

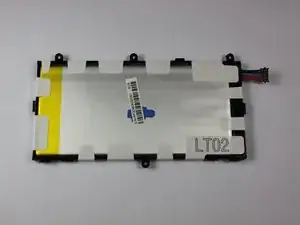

После снятия батареи она должна выглядеть как на третьем изображении.

Чтобы закончить замену батареи, установите вашу новую батарею на место старой, как показано на изображении.

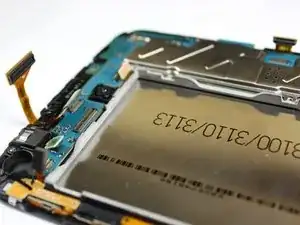

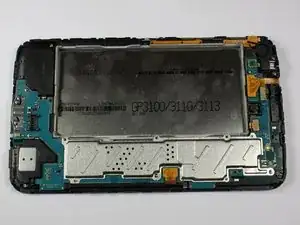

Начните замену материнской платы, освободив все соединения, удерживающие материнскую плату, как показано на первом изображении.

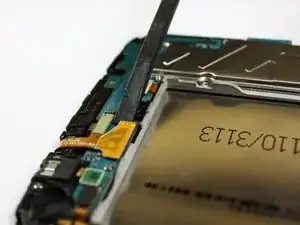

Для этого используйте лопатку, пинцет или пластиковый инструмент, аккуратно подденьте соединения из их разъемов.

После отсоединения всех соединений задняя часть вашего устройства должна выглядеть как на третьем изображении.

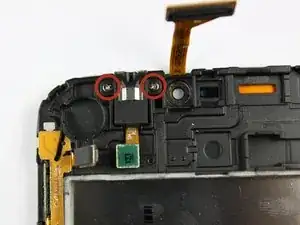

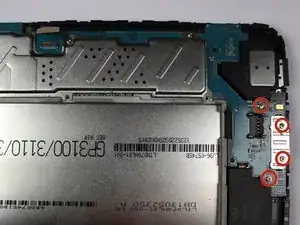

После освобождения всех соединений начните удалять винты, показанные на первых двух изображениях.

После удаления всех винтов материнская плата может быть снята и заменена на новую.
