Замена камеры Samsung Galaxy Tab 3 7.0

С помощью пластикового инструмента для вскрытия аккуратно вставьте заострённый конец между стеклянным сенсорным слоем и серебристой рамкой со стороны передней панели устройства.

Работая медленно и осторожно, обойдите по периметру всю лицевую часть устройства. Должны отщелкиваться маленькие пластиковые защёлки; если этого не происходит, приложите лёгкое наружное давление, пока не услышите щелчки освобождающихся защёлок.

Чтобы начать фактическое извлечение аккумулятора, выкрутите четыре указанных винта отверткой.

После удаления винтов используйте либо наконечник отвертки, либо пинцет, чтобы поднять разъём аккумулятора. Тяните строго вверх — разъём должен выскочить.

После извлечения аккумулятора он должен выглядеть так, как показано на третьей фотографии.

Чтобы завершить замену аккумулятора, установите новый аккумулятор на место старого в устройстве, как показано на фотографии.

Начните отсоединение материнской платы, освободив все соединения, удерживающие плату, как показано на первой фотографии.

Для этого используйте лопаточку, пинцет или пластиковый инструмент для вскрытия и аккуратно приподнимите разъёмы из их портов.

После отсоединения всех разъёмов задняя часть устройства должна выглядеть так, как на третьей фотографии.

Когда все разъёмы освобождены, приступайте к выкручиванию винтов, показанных на первых двух фотографиях.

После удаления всех винтов материнская плата может быть извлечена и заменена на новую.

Чтобы снять заднюю камеру, используйте пинцет или заострённый конец лопаточки, чтобы приподнять приклеенный разъём, отмеченный на первой фотографии.

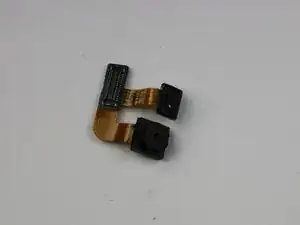

После освобождения разъёма заднюю камеру можно извлечь, как показано на второй фотографии.

После выполнения этого шага вы можете установить новую заднюю камеру на место старой, как показано на третьей фотографии.

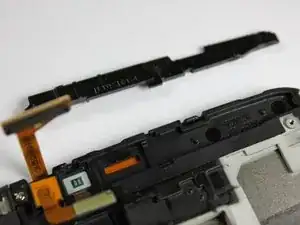

Чтобы снять переднюю камеру, начните с поддёма пластикового стопора лопаточкой, как показано на первой фотографии. Для этого просто вставьте лопаточку между стопором и корпусом и используйте её как рычаг, чтобы приподнять стопор.

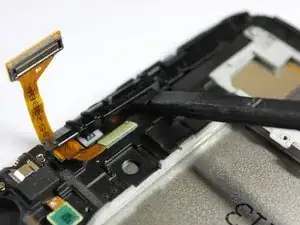

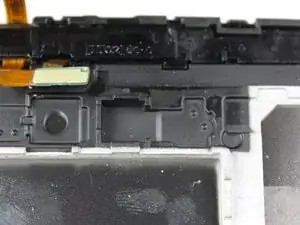

После снятия пластикового стопора аккуратно приподнимите приклеенный разъём передней камеры. После отделения разъёма от клея переднюю камеру можно поднять и извлечь.

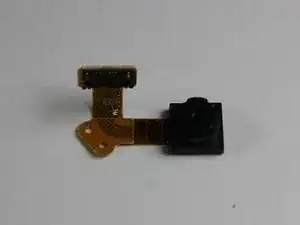

После выполнения этого шага вы можете заменить старую переднюю камеру на новую, работоспособную.
