Замена динамиков Samsung Galaxy Tab 2 10.1

Пластиковый инструмент для вскрытия может сломаться на этом шаге. Возможно, потребуется использовать лопатку повышенной прочности.

Вставьте пластиковый инструмент для вскрытия между стеклянным экраном и задней крышкой так, чтобы изогнутый конец инструмента оказался под стеклом. Осторожно подденьте заднюю крышку и оторвите её от стеклянного экрана.

Убедитесь, что поднимаете весь дисплей вместе с корпусом и не поднимаете только стекло от дисплея. Для правильного снятия потребуется немного глубже просунуть инструмент.

Продолжайте вставлять пластиковый инструмент по периметру экрана устройства, чтобы полностью отделить заднюю крышку от стеклянного экрана.

Осторожно приподнимите экран пальцем.

Если экран не отделяется от задней крышки, повторите шаг 1.

Удалите зелёную ленту, закрывающую разъем аккумулятора, с помощью пальцев.

Вставьте плоский конец лопатки повышенной прочности между проводами и под разъем аккумулятора. Осторожно подденьте чёрный разъем аккумулятора и отсоедините его от материнской платы.

Металлическая лопатка, показанная на фото, не рекомендуется из‑за риска короткого замыкания. Используйте антистатический инструмент, например лопатку повышенной прочности (нейлоновую).

Осторожно подденьте камеру плоским концом лопатки повышенной прочности и выньте её из гнезда.

Осторожно подденьте золотой кабельный разъем плоским концом лопатки повышенной прочности, чтобы отсоединить его от устройства.

Снимите зелёную ленту, фиксирующую три лентовых кабеля, с помощью пальцев.

Плоским концом лопатки повышенной прочности аккуратно поднимите чёрную защёлку, удерживающую самый левый чёрный лентовый кабель. Повторите для золотого лентового кабеля и второго чёрного лентового кабеля.

Пальцами аккуратно вытяните каждый из трёх кабелей прямо из разъемов.

Отверткой Phillips #000 отвинтите десять винтов длиной 3 мм, удерживающих аккумулятор.

Поднимите аккумулятор руками и извлеките его из устройства.

Плоским концом лопатки повышенной прочности приподнимите чёрную защёлку лентового разъема непосредственно слева от разъема для наушников со стороны чёрного контакта.

После подъёма защёлки подденьте лопаткой золотой лентовый кабель и сдвиньте его, чтобы отсоединить.

Задняя камера может выскочить.

Плоским концом лопатки повышенной прочности осторожно поднимите защёлку лентового разъема, расположенную непосредственно выше той, что на предыдущем шаге, со стороны коричневого контакта.

После подъёма защёлки удалите золотой лентовый кабель лопаткой повышенной прочности, как в предыдущем шаге.

Плоским концом лопатки повышенной прочности отщёлкните и отсоедините все отмеченные разъемы, подключенные к материнской плате.

После отключения всех разъемов нажмите большим пальцем на материнскую плату, чтобы освободить её из защёлок, фиксирующих нижнюю часть платы. Затем приподнимите материнскую плату и аккуратно извлеките её из устройства.

Возможно, придётся повторить этот шаг несколько раз. Материнскую плату может быть трудно вынуть.

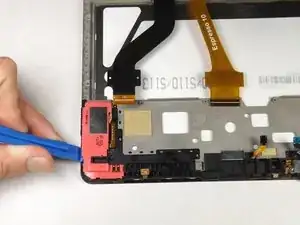

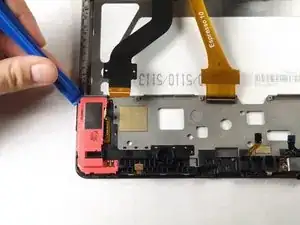

Используя пластиковый инструмент для вскрытия, аккуратно подденьте левый динамик в его пазу и извлеките его.

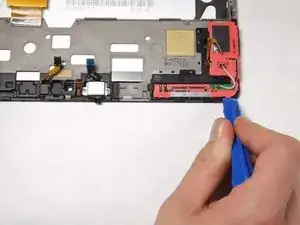

Используя пластиковый инструмент для вскрытия, аккуратно подденьте правый динамик в его пазу и извлеките его.
