Замена камеры Samsung Galaxy Tab 3 7.0 3G

Чтобы начать ремонт, переверните устройство и откройте слот для micro SD, как показано на первом изображении.

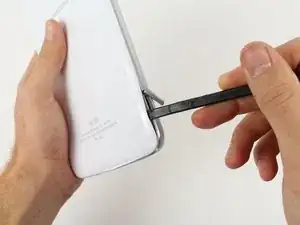

Используя плоскую часть лопатки, начните засовывать её между белой задней панелью и слотом для SD. Продолжайте поддевать белую заднюю панель, пока не услышите несколько щелчков и не увидите, как белая панель отходит, как показано на втором изображении.

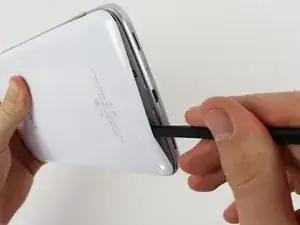

Продолжайте поддевать белую заднюю панель вокруг устройства, как показано на третьем изображении.

После того как задняя панель была поддета по всему периметру устройства, аккуратно снимите белую панель.

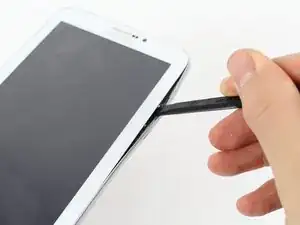

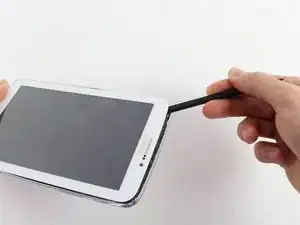

Чтобы снять серебристую боковую часть, начните, вставляя лопатку между рамкой и экраном, как показано на первом изображении.

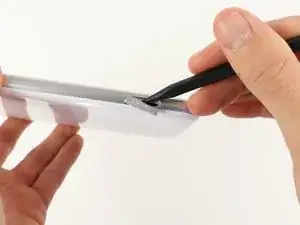

Делайте это до тех пор, пока не увидите, как серебристая боковая часть начинает подниматься. Продолжайте делать это по краям устройства, как показано на втором изображении.

Когда серебристая боковая часть будет loosened по всему периметру устройства, аккуратно снимите её рукой, как показано на третьем изображении.

Начните с удаления четырех винтов Phillips размером 1.33x2.00 мм с помощью отвертки, как показано на первом изображении.

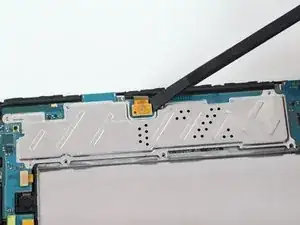

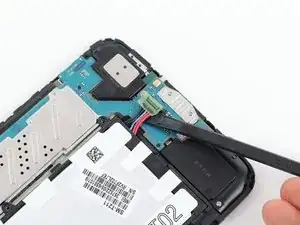

После удаления винтов используйте пинцет или лопатку, чтобы отключить разъем батареи.

Поднимите разъем батареи, как показано на втором изображении.

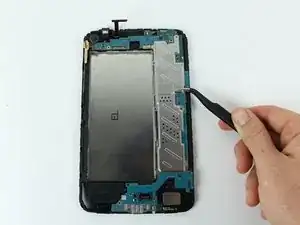

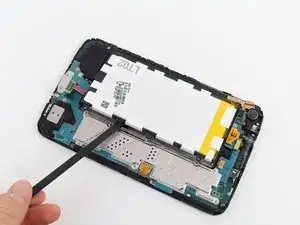

После удаления разъема батареи вы можете извлечь батарею с помощью лопатки, как показано на третьем изображении.

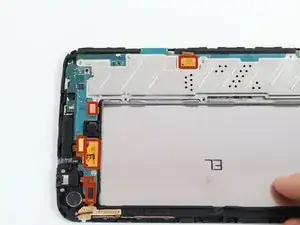

Чтобы начать замену материнской платы, снимите шесть разъемов с плоской верхней частью, показанных на первом изображении.

Удалите соединения, осторожно поднимая их с помощью лопатки или пинцета, как показано на втором изображении.

Сначала удалите восемь винтов Phillips размером 1.33x2.00 мм.

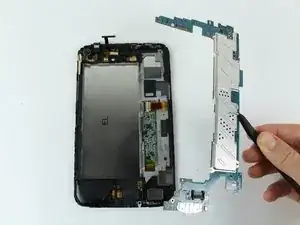

После удаления всех винтов используйте пинцет для извлечения материнской платы.

После удаления материнской платы ваше устройство должно выглядеть, как на третьем изображении.

Используя пинцет или лопатку, снимите разъем с плоской верхней частью, который показан на первом изображении.

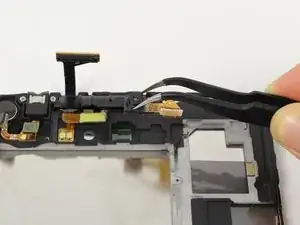

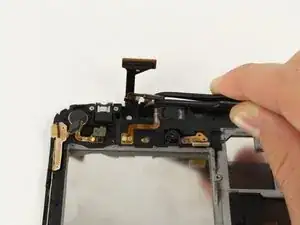

После отсоединения разъема, снимите заднюю камеру с помощью пинцета, как показано на втором и третьем изображениях.

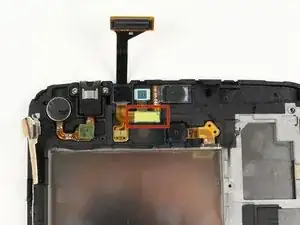

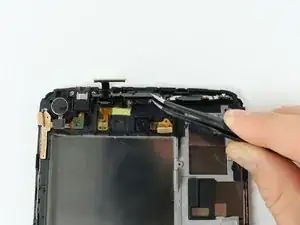

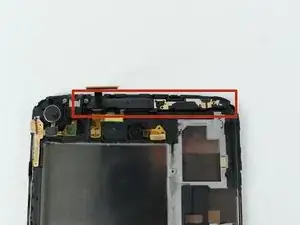

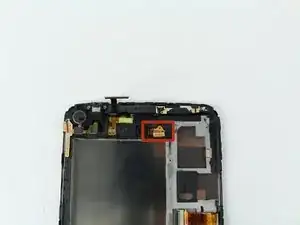

Начните удалять переднюю камеру, приподняв пластиковую заглушку, показанную на первом изображении.

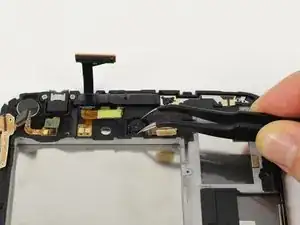

Удалите пластиковую заглушку с помощью пинцета, как показано на втором изображении.

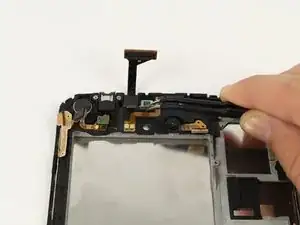

После удаления пластиковой заглушки используйте пинцет для удаления разъема с плоской верхней частью для передней камеры.

Будьте осторожны и аккуратны при удалении соединения для передней камеры. Возможно, вам будет полезно использовать источник тепла, такой как тепловая пушка или фен, чтобы ослабить клей.

После отсоединения разъема удалите и разъем, и камеру.
