Замена разъема Aux в Samsung Galaxy Tab 3 Kids
Если у вас возникают проблемы с отсутствием звука или нечетким звуком при использовании Samsung Galaxy Kids Tab 3 7.0, используйте это руководство для замены разъема aux. Разъем aux позволяет передавать звук через вспомогательный кабель и может быть причиной проблемы.
Перед тем как приступить к замене, удалите пыль или мусор из разъема и попробуйте несколько различных вспомогательных кабелей, чтобы убедиться, что причина проблемы со звуком – это разъем aux.
Шаг 1

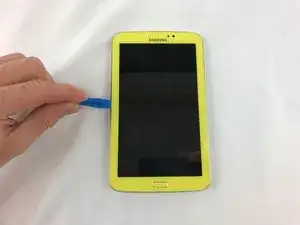

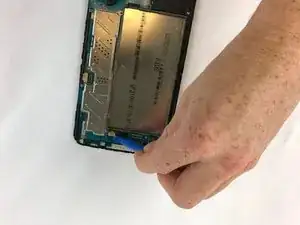

Вставьте пластиковый инструмент для открывания в шов между экраном и задней крышкой.
Проведите инструментом по всем краям и снимите экран с задней крышки.
Шаг 2

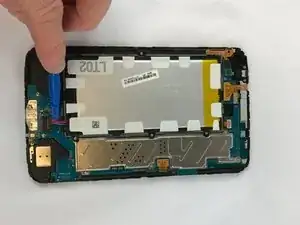

Аккуратно отключите соединение батареи, используя пластиковый инструмент для открывания.
Шаг 3

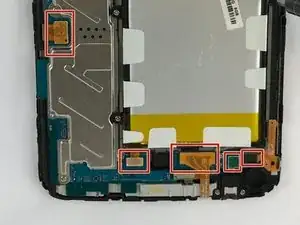

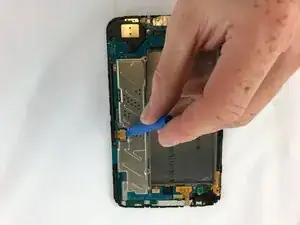

Поднимите разъемы с нулевым усилием (ZIF) с помощью пластикового инструмента для открывания, отделив разъемы от ленточных кабелей.
Шаг 4

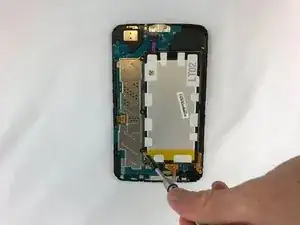

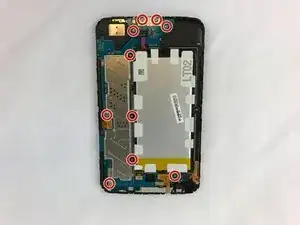

Удалите десять винтов Phillips #000 длиной 4 мм, крепящих материнскую плату к устройству.
Шаг 5

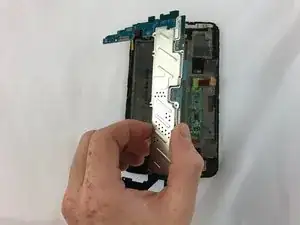

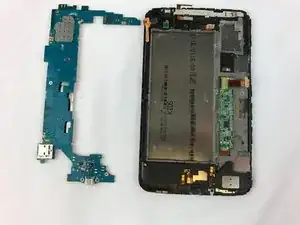

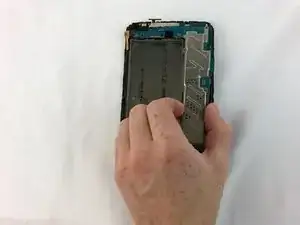

Аккуратно извлеките материнскую плату из устройства.
Шаг 6
Удалите два винта, фиксирующие разъем aux.
Шаг 7

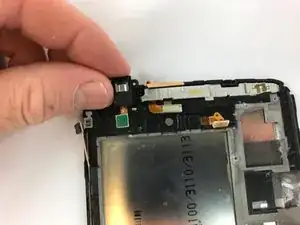

Удалите разъем aux, осторожно подняв его из устройства.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
