Замена порта зарядки Samsung Galaxy Tab 2 10.1

Пластиковый инструмент для открытия может сломаться на этом этапе. Возможно, вам придется использовать усиленную лопатку вместо этого.

Вставьте пластиковый инструмент для открытия между стеклянным экраном и задней крышкой так, чтобы изогнутый конец инструмента находился под стеклом. Осторожно приподнимите заднюю крышку от стеклянного экрана.

Убедитесь, что вы поднимаете весь дисплей от корпуса, а не только стекло от дисплея. Вам нужно будет немного продвинуться дальше для корректного снятия.

Продолжайте вставлять пластиковый инструмент вокруг всего экрана устройства, чтобы полностью отделить заднюю крышку от стеклянного экрана.

Осторожно поднимите экран пальцем.

Если экран не отделяется от задней крышки, попробуйте повторить шаг 1.

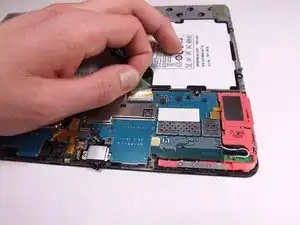

С помощью пальцев снимите зеленую ленту, покрывающую разъем батареи.

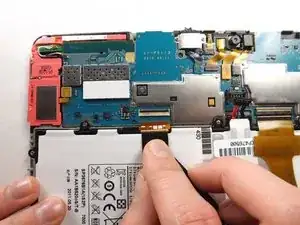

Вставьте плоский конец усиленной лопатки между проводами и под разъемом батареи. Осторожно поднимите черный разъем батареи, чтобы отключить его от материнской платы.

Металлическая лопатка, показанная на фото, не рекомендуется из-за возможности электрического короткого замыкания. Используйте антистатический инструмент, такой как усиленная лопатка (нейлоновая).

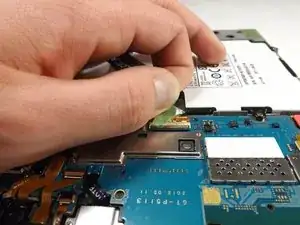

Кабель порта зарядки — это черный кабель, соединенный с портом зарядки. С помощью пальцев снимите зеленую ленту с разъема кабеля порта зарядки.

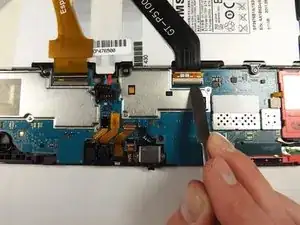

С помощью плоского конца усиленной лопатки осторожно поднимите черную вкладку, удерживающую кабель порта зарядки на месте.

Вытяните кабель.

Существует маленькая полоска подкладки, удерживающая кабель порта зарядки к батарее. Возможно, вам придется просунуть усиленную лопатку между кабелем и батареей, чтобы вытащить кабель.

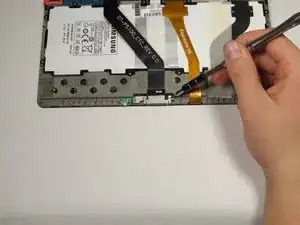

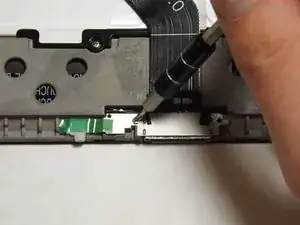

Используя отвертку Phillips 000, открутите два винта по 3 мм, удерживающие порт зарядки на месте.

Используйте плоский конец усиленной лопатки, чтобы приподнять белую микрофонную деталь, пока она не выйдет из своего гнезда.

Убедитесь, что вы вставляете лопатку под портом зарядки, а не внутрь порта зарядки, чтобы избежать повреждения компонента.

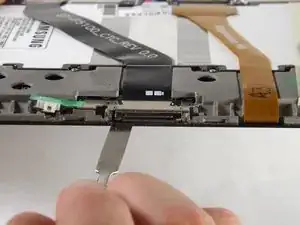

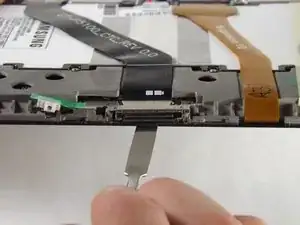

Просуньте плоский конец усиленной лопатки под порт зарядки.

Убедитесь, что лопатка находится в самой глубокой части полости, и перемещайтесь горизонтально внизу, чтобы разрушить клей.

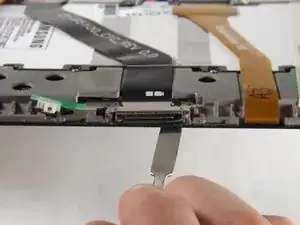

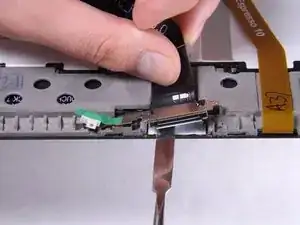

Поднимите порт зарядки с помощью плоского конца усиленной лопатки и удалите его из устройства.
