Замена динамиков Samsung Galaxy Tab 3 7.0 3G

Для начала ремонта переверните устройство и откройте слот для micro SD, как показано на первой фотографии.

Используя плоскую часть лопатки, начните поддевать её между белой задней панелью и слотом SD. Продолжайте отщёлкивать белую панель, пока не услышите несколько щелчков и не увидите, как панель начинает приподниматься, как показано на второй фотографии.

Продолжайте отщёлкивать белую панель по периметру устройства, как показано на третьей фотографии.

После того как панель будет отщёлкнута по всему периметру устройства, снимите белую заднюю крышку.

Для снятия серебристой рамки начните с того, что подденьте лопатку между рамкой и экраном, как показано на первой фотографии.

Продолжайте, пока не увидите, что рамка начинает приподниматься. Проделайте это по краям устройства, как показано на второй фотографии.

Когда серебристая рамка освободится по всему периметру, аккуратно снимите её вручную, как показано на третьей фотографии.

Начните с выкручивания четырёх винтов Phillips 1.33x2.00 мм отвёрткой, как показано на первой фотографии.

После удаления винтов используйте пинцет или лопатку, чтобы отсоединить коннектор батареи.

Поднимите коннектор батареи вверх, как показано на второй фотографии.

После отсоединения коннектора можно снять батарею с помощью лопатки, как показано на третьей фотографии.

Чтобы начать замену материнской платы, снимите шесть плоских разъёмов, показанных на первой фотографии.

Удаляйте соединения, аккуратно поднимая их вверх с помощью лопатки или пинцета, как показано на второй фотографии.

Сначала удалите восемь винтов Phillips 1.33x2.00 мм.

После удаления всех винтов извлеките материнскую плату с помощью пинцета.

После снятия материнской платы устройство должно выглядеть как на третьей фотографии.

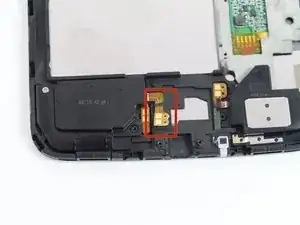

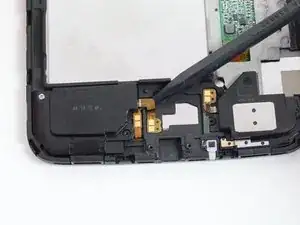

Для снятия правого динамика подденьте провод динамика отвёрткой или лопаткой.

Поднимайте провод до тех пор, пока приклеенные участки провода полностью не отделятся от устройства.

Будьте осторожны и аккуратны при отсоединении проводки динамика. При необходимости используйте источник тепла, например термовоздушный пистолет или фен, чтобы размягчить клей.

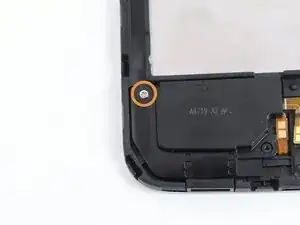

После аккуратного отсоединения плоского разъёма динамика удалите винт Phillips 1.33x2.00 мм, как показано на третьей фотографии.

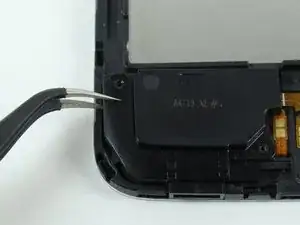

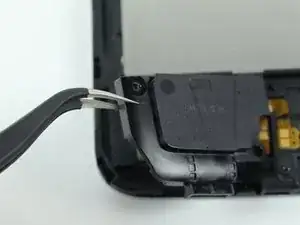

После отсоединения разъёма и удаления винта аккуратно извлеките правый динамик с помощью пинцета.

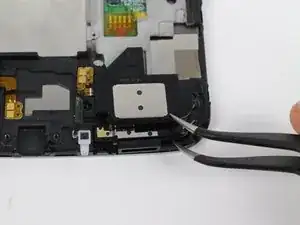

Для снятия левого динамика начните с отсоединения провода динамика, как показано на первой фотографии.

Если провод трудно отсоединить, используйте термовоздушный пистолет, чтобы размягчить клей. Это упростит снятие динамика.

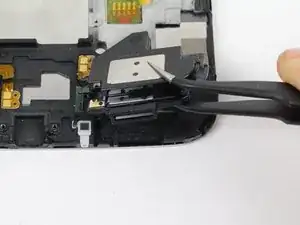

После освобождения соединения поднимите динамик лопаткой или пинцетом, как показано на второй и третьей фотографиях.
