Замена разъёма наушников Samsung Galaxy Tab 3 7.0 3G

Чтобы начать ремонт, переверните устройство и откройте слот micro SD, как показано на первой фотографии.

Используя плоскую часть лопатки, начните засовывать её между белой крышкой и слотом SD. Продолжайте поддевать белую крышку, пока не услышите несколько щелчков и не увидите, что белая крышка приподнимается, как показано на второй фотографии.

Продолжайте поддевать белую крышку по периметру устройства, как показано на третьей фотографии.

После того как крышка будет поддета по всему периметру устройства, снимите белую крышку.

Чтобы снять серебристую окантовку, начните с того, что вставьте лопатку между рамкой и экраном, как показано на первой фотографии.

Делайте это, пока не увидите, что серебристая окантовка начинает приподниматься. Продолжайте по краям устройства, как показано на второй фотографии.

Когда серебристая окантовка станет свободной по всему периметру, аккуратно снимите её вручную, как показано на третьей фотографии.

Начните с откручивания четырёх обозначенных винтов Phillips 1.33x2.00 мм при помощи отвёртки, как показано на первой фотографии.

После снятия винтов используйте пинцет или лопатку, чтобы отсоединить разъём аккумулятора.

Поднимите разъём аккумулятора вверх, как показано на второй фотографии.

После отсоединения разъёма аккумулятора можно извлечь аккумулятор с помощью лопатки, как показано на третьей фотографии.

Чтобы начать замену материнской платы, снимите шесть плоских разъёмов, показанных на первой фотографии.

Снимайте разъёмы, аккуратно потянув их вверх с помощью лопатки или пинцета, как показано на второй фотографии.

Сначала извлеките восемь винтов Phillips 1.33x2.00 мм.

После того как все винты удалены, извлеките материнскую плату с помощью пинцета.

После снятия материнской платы устройство должно выглядеть как на третьей фотографии.

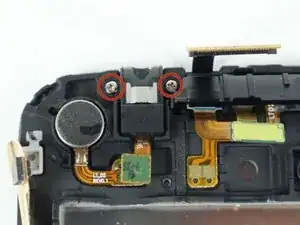

Начните с удаления двух винтов Phillips 1.33x2.00 мм, как показано на первой фотографии.

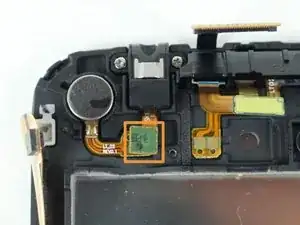

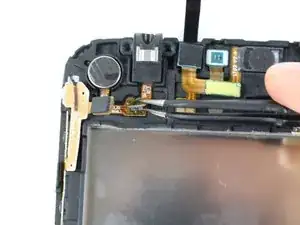

После удаления винтов аккуратно приподнимите разъём разъёма для наушников с помощью пинцета.

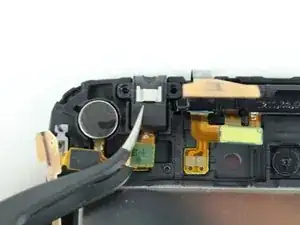

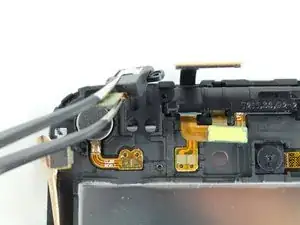

После снятия разъёма аккуратно извлеките разъём наушников с помощью пинцета.
