Замена разъёма для наушников Samsung Galaxy Tab 2 10.1

Пластиковый инструмент для открытия может сломаться на этом шаге. Возможно, придётся использовать прочную нейлоновую лопатку.

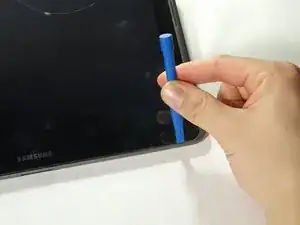

Вставьте пластиковый инструмент для открытия между стеклянным экраном и задней крышкой так, чтобы изогнутый конец пластикового инструмента оказался под стеклом. Аккуратно отоприте заднюю крышку от стеклянного экрана.

Убедитесь, что Вы поднимаете весь дисплей от корпуса, а не отрываете стекло от дисплея. Для правильного снятия может потребоваться заглубиться немного глубже.

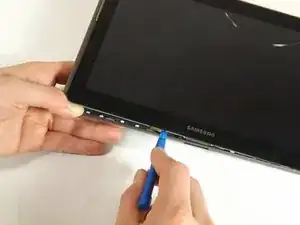

Продолжайте вставлять пластиковый инструмент для открытия по периметру экрана устройства, чтобы полностью отделить заднюю крышку от стеклянного экрана.

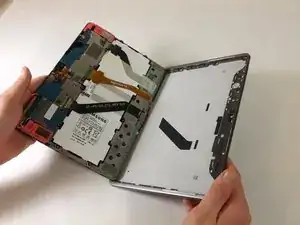

Аккуратно приподнимите экран пальцем.

Если экран не отделяется от задней крышки, попробуйте повторить шаг 1.

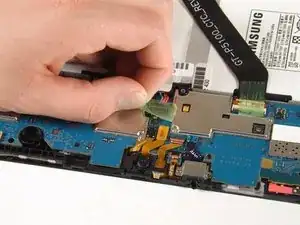

Подденьте и снимите зелёную ленту, закрывающую разъём батареи.

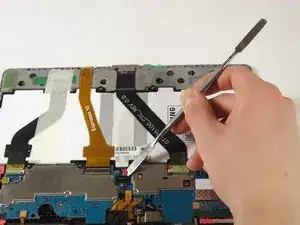

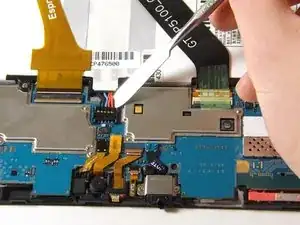

Вставьте плоский конец прочной нейлоновой лопатки между проводами и под разъём батареи. Осторожно поднимите чёрный разъём батареи вверх, чтобы отключить его от материнской платы.

Металлическая лопатка, показанная на фото, не рекомендуется из‑за риска замыкания. Используйте антистатический инструмент, например прочную нейлоновую лопатку.

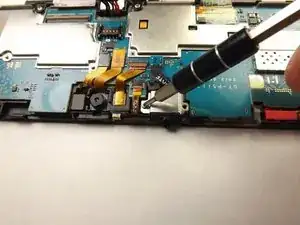

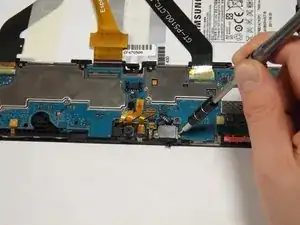

Выверните два винта 3 мм отверткой Phillips 000.

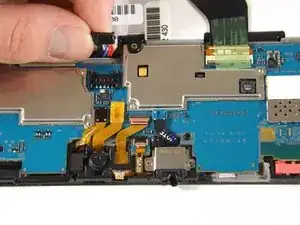

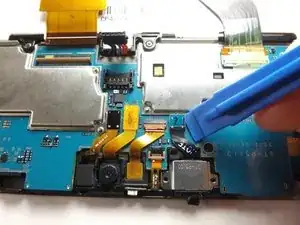

Поднимите чёрный кабельный разъём с помощью пластикового инструмента для открытия, чтобы отсоединить кабель от устройства.

Просуньте плоский конец прочной нейлоновой лопатки под металлическую крышку аудиоразъёма и поднимите её, чтобы снять металлическую крышку с устройства.

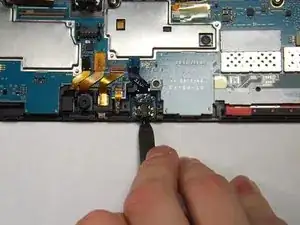

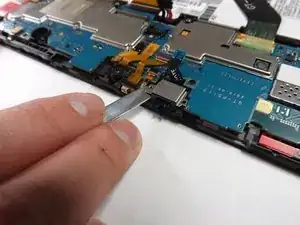

Вставьте плоский конец прочной нейлоновой лопатки под разъём для наушников и аккуратно поднимите, чтобы извлечь разъём для наушников из устройства.
