Замена фронтальной камеры Samsung Galaxy Tab 2 10.1

Если вы не можете делать фотографии с помощью вашего устройства, возможно, вам потребуется заменить камеру.

В этом руководстве вы узнаете, как заменить фронтальную камеру.

Внимание: На некоторых изображениях показаны шаги с использованием металлической лопатки. Вместо этого используйте прочную лопатку, чтобы избежать повреждения цепей.

Для получения дополнительной информации о разъемах посетите эту страницу.

Шаг 1

Пластиковая открывалка может сломаться на этом этапе. Возможно, вам потребуется использовать прочную лопатку вместо этого.

Вставьте пластиковую открывалку между стеклом экрана и задней крышкой так, чтобы изогнутый конец открывалки оказался под стеклом. Осторожно подденьте заднюю крышку от стеклянного экрана.

Убедитесь, что вы поднимаете весь дисплей от корпуса и что вы не отрываете стекло от дисплея. Вам нужно будет углубить инструменты немного дальше для правильного снятия.

Продолжайте вставлять пластиковую открывалку вокруг всего экрана устройства, чтобы полностью отделить заднюю крышку от стеклянного экрана.

Шаг 2

Осторожно поднимите экран пальцем.

Если экран не отделяется от задней крышки, попробуйте повторить шаг 1.

Шаг 3

С помощью пальцев снимите зеленую ленту, накрывающую разъем батареи.

Шаг 4

Вставьте плоский конец прочной лопатки между проводами и под разъем батареи. Осторожно поднимите черный разъем батареи, чтобы отсоединить его от материнской платы.

Металлическая лопатка, показанная на фотографии, не рекомендуется из-за возможного электрического короткого замыкания. Используйте инструмент, защищенный от ЭД, такой как прочная (нейлоновая) лопатка.

Шаг 5

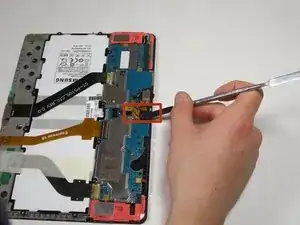

Осторожно поднимите камеру из её гнезда с помощью плоского конца прочной лопатки.

Шаг 6

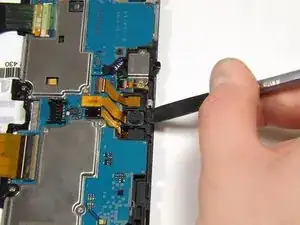

Осторожно поднимите разъем золотого кабеля с плоским концом прочной лопатки, чтобы отсоединить его

Перевод руководства с ifixit.com
