Замена материнской платы Samsung Galaxy Tab 2 10.1

Пластиковый открывающий инструмент может сломаться на этом шаге. Возможно, придётся использовать усиленную лопатку.

Вставьте пластиковый открывающий инструмент между стеклянным экраном и задней крышкой так, чтобы изогнутый конец инструмента оказался под стеклом. Осторожно подденьте заднюю крышку, отводя её от стеклянного экрана.

Убедитесь, что вы поднимаете весь дисплей вместе с корпусом и не отделяете стекло от дисплея. Для правильного снятия придётся немного глубже просунуть инструмент.

Продолжайте вставлять пластиковый открывающий инструмент по периметру экрана, чтобы полностью отделить заднюю крышку от стеклянного экрана.

Осторожно приподнимите экран пальцем.

Если экран не отделяется от задней крышки, повторите шаг 1.

Снимите зелёную ленту, закрывающую разъём аккумулятора, пальцами.

Вставьте плоский конец усиленной лопатки между проводами и под разъём аккумулятора. Осторожно приподнимите чёрный разъём аккумулятора, чтобы отсоединить его от материнской платы.

Металлическая лопатка, показанная на фото, не рекомендуется из‑за риска короткого замыкания. Используйте антистатический инструмент, например усиленную нейлоновую лопатку.

Осторожно подденьте камеру зажимом плоского конца усиленной лопатки и извлеките её из разъёма.

Осторожно приподнимите золотой кабельный разъём плоским концом усиленной лопатки, чтобы отключить его от устройства.

Кабель порта зарядки — это чёрный кабель, подключённый к разъёму зарядного устройства. Пальцами снимите зелёную ленту с разъёма кабеля порта зарядки.

Плоским концом усиленной лопатки аккуратно приподнимите чёрный язычок, удерживающий кабель порта зарядки на месте.

Выдвиньте кабель.

Небольшая полоска клея держит кабель порта зарядки на аккумуляторе. Возможно, придётся просунуть лопатку между кабелем и аккумулятором, чтобы вытащить кабель.

Отверткой Phillips 000 отвинтите два винта 3 мм, удерживающие порт зарядки.

Плоским концом усиленной лопатки подденьте белый элемент микрофона и извлеките его из разъёма.

Убедитесь, что лопатка вставлена под порт зарядки, а не внутрь порта, чтобы не повредить компонент.

Просуньте плоский конец усиленной лопатки под порт зарядки.

Убедитесь, что лопатка находится в самой задней части корпуса, и проведите горизонтально по дну, чтобы разорвать клей.

Подденьте порт зарядки плоским концом усиленной лопатки и извлеките его из устройства.

Пальцами снимите зелёную ленту, фиксирующую три ленточных кабеля.

Плоским концом усиленной лопатки аккуратно приподнимите чёрный фиксатор, удерживающий самый левый чёрный ленточный кабель. Повторите для золотого и правого чёрного ленточного кабеля.

Пальцами аккуратно вытяните каждый из трёх кабелей прямо из разъёмов.

Отверткой Phillips #000 удалите десять винтов 3 мм, удерживающих аккумулятор.

Поднимите аккумулятор руками и извлеките его из устройства.

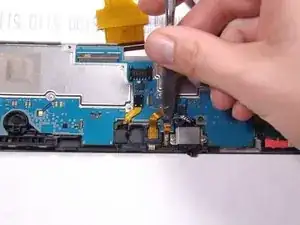

Плоским концом усиленной лопатки приподнимите чёрный ленточный фиксатор непосредственно слева от разъёма для наушников с чёрной стороны.

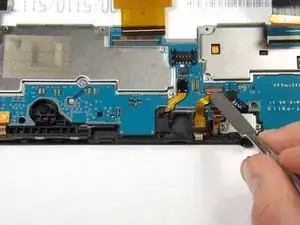

После подъёма фиксатора просуньте лопатку под золотую ленточную плату и сдвиньте, чтобы отключить золотой ленточный кабель.

Задняя камера может выпасть.

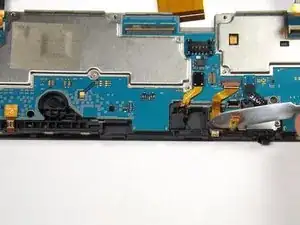

Плоским концом усиленной лопатки аккуратно приподнимите ленточный фиксатор непосредственно выше того, что был в предыдущем шаге, со стороны коричневого цвета.

После подъёма фиксатора извлеките золотую ленточную плату усиленной лопаткой так же, как в предыдущем шаге.

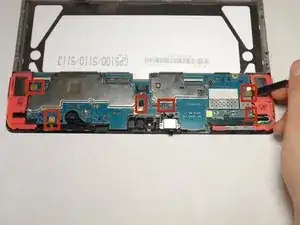

Используйте плоский конец прочной лопатки, чтобы отщелкнуть и отсоединить все отмеченные разъёмы, подключённые к материнской плате.

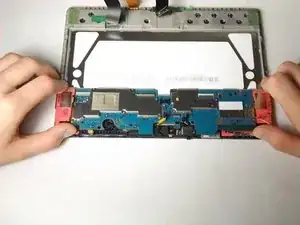

После отсоединения всех разъёмов, поднимите материнскую плату вверх большими пальцами, чтобы освободить её от защёлок, фиксирующих нижнюю часть платы. Затем аккуратно поднимите материнскую плату и извлеките её из устройства.

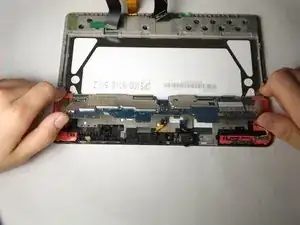

Возможно, придётся повторить этот шаг несколько раз. Извлечение материнской платы может быть затруднительным.
