Замена порта Nabi Big Tab HD24

Убедитесь, что планшет расположен перед Вами экраном на столе.

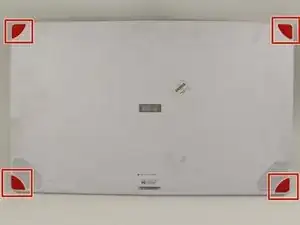

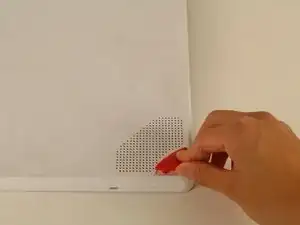

Найдите четыре красные резиновые заглушки в углах.

Осторожно снимите их пальцами, чтобы открыть доступ к винтам под ними.

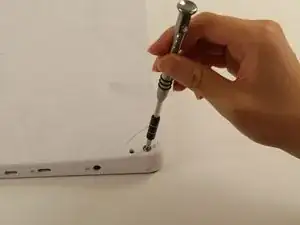

Используйте крестовую отвертку Phillips #1, чтобы выкрутить по одному винту 9,5 мм в каждом из четырёх углов.

Переверните планшет так, чтобы экран был сверху.

Найдите четыре небольших отверстия по бокам планшета.

Должно быть 2 на нижней стороне планшета и по 1 с каждой стороны при просмотре фронтальной стороны, как при использовании.

Не путайте эти отверстия с портом зарядки или USB-портами. Отверстия отмечены значком маленького вентилятора — логотипом Nabi.

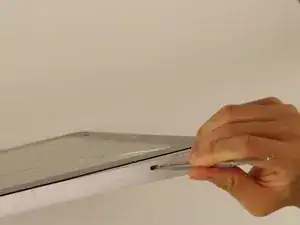

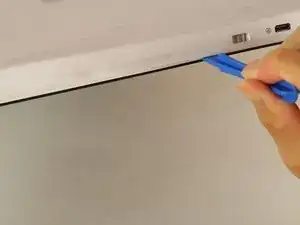

Вставьте металлическую лопатку в одно из отверстий и аккуратно отщелкните корпус, прикладывая равномерное вниз направленное усилие.

Повторите для остальных трёх отверстий.

Переверните устройство так, чтобы тыльная панель была перед Вами.

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно отогнуть устройство от петель.

Будьте осторожны при открывании: внутри проходят кабели, соединяющие переднюю и заднюю части корпуса.

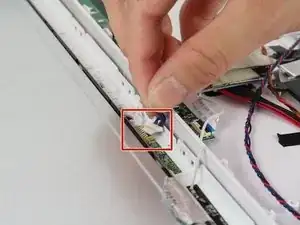

Найдите белый разъем, который соединяет заднюю панель с платой на тыльной стороне дисплея.

Осторожно тяните пластиковый разъем прямо наружу.

Осторожно обращайтесь с алюминиевой фольгой-лентой — её легко порвать.

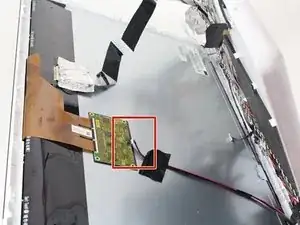

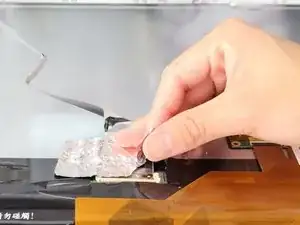

Осторожно поднимите алюминиевую фольгу лентой пальцами, чтобы открыть доступ к ленточному разъему.

Не пытайтесь отрывать ленточные кабели от экрана: вокруг них есть пластиковая деталь, приклеенная к металлической части дисплея.

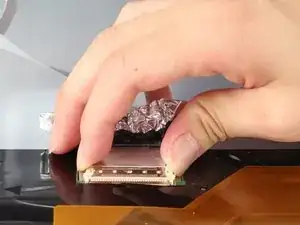

Надёжно нажмите на два фиксатора по бокам разъёма и отсоедините разъём от соединений.

Оставьте разъём отключённым, но всё ещё прикреплённым к металлической части дисплея.

Используйте пластиковый инструмент и аккуратно подденьте серый пластиковый корпус, окружающий ленточный кабель.

Приложите направленное вниз усилие, чтобы аккуратно отслоить серый пластик от металлической части дисплея.

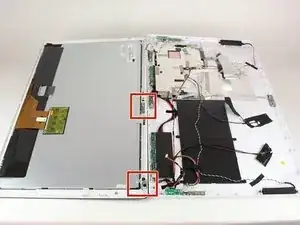

Найдите два кабеля, идущие по обеим сторонам устройства в нижней части экрана.

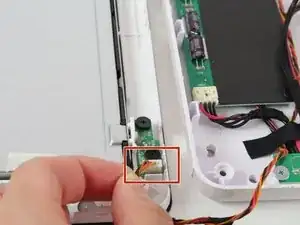

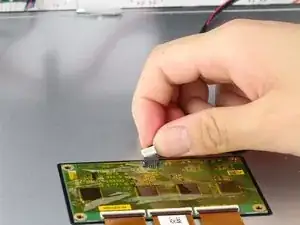

Аккуратно захватите обе стороны белой пластиковой детали пальцами и мягко потяните строго вверх.

Не тяните за красный и чёрный провода: они ненадёжны и могут отойти от разъёма.

Найдите неработающий порт Nabi; по одному расположен на каждой стороне планшета.

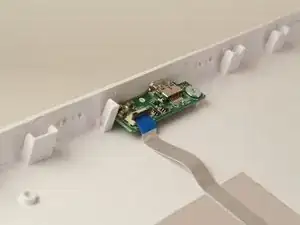

На плате порта Nabi прикреплён ленточный разъём, и на конце ленты должен быть синий кусочек ленты.

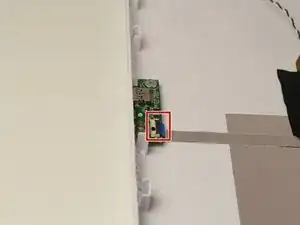

Найдите чёрную защёлку, фиксирующую синий конец ленточного кабеля к порту Nabi.

Поднимите чёрную защёлку, чтобы освободить ленточный кабель.

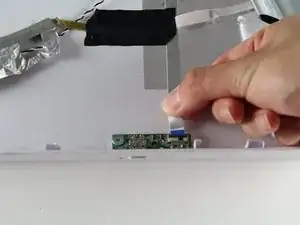

Оттяните ленточный разъём от платы, чтобы отключить его.

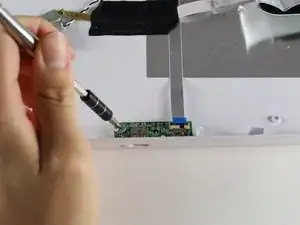

Открутите серебряный винт 4,5 мм, удерживающий порт Nabi на месте.

Выньте порт Nabi и замените его на новый.
