Замена аудиоразъёма Nabi DreamTab HD8

Положите Nabi DreamTab на неметаллическую поверхность так, чтобы экран был обращён к потолку, а логотип DreamTab был ближе всего к вам.

Снимите красный силиконовый чехол с Nabi DreamTab HD8.

Эти шаги специфичны для включённого производственного чехла. Если у вас другой защитный чехол, обратитесь к соответствующему руководству для снятия.

Переверните устройство вверх дном, убедившись, что маленькая чёрная круглая камера находится в верхнем левом углу.

Продолжение может аннулировать гарантию производителя. Если вы хотите продолжить, внимательно следуйте этим шагам.

Удалите шесть винтов JIS #000 размером 2,5 мм, крепящих индивидуальную решётку к задней панели.

Схватитесь за один из выступающих квадратов и аккуратно снимите заднюю крышку. Убедитесь, что она не потеряна для последующей сборки.

Эта часть должна сняться очень легко. Если у вас возникают трудности с её снятием, возможно, все винты не были полностью удалены. Проверьте и продолжайте.

Не путайте золотые нити с винтами.

Удалите три винта размером 3,5 мм с помощью отвертки J-0, крепящие заднюю панель к устройству.

Поверните верхнюю часть устройства к себе так, чтобы аудиоразъём находился справа от устройства.

Аудиоразъём будет иметь небольшой символ наушников рядом с маленьким отверстием диаметром 3,5 мм.

Вставьте пластиковый инструмент для открытия между тем местом, где встречаются передняя и задняя панели, рядом с аудиоразъёмом.

Приоткройте устройство с умеренной силой, пока не услышите щелчок. Это звук разблокировки зажимов.

Двигайтесь вдоль периметра всего устройства, используя такое же движение, чтобы постепенно разделить передние и задние панели.

После того как края открыты, вернитесь к той же начальной позиции рядом с аудиоразъёмом.

Во время этого шага вы можете сломать некоторые части корпуса. Аккуратно приоткройте возле динамиков, аудиоразъёма и портов зарядного кабеля, чтобы минимизировать повреждения.

После того как вы завершили разделение передних и задних панелей, положите устройство обратно на стол, экраном вниз и камерой в верхнем левом углу.

Снимите заднюю панель и переверните устройство на 180 градусов, при этом экран обращен вниз.

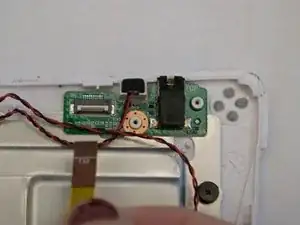

В верхнем правом углу устройства вы заметите небольшую деталь с надписью EAR. Это и есть аудиоразъём.

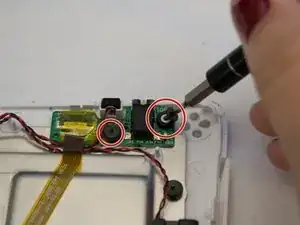

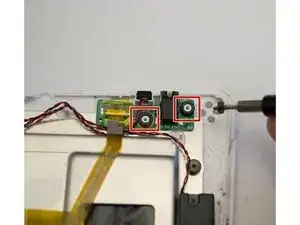

Удалите два чёрных винта Phillips #00 размером 3,5 мм и прикреплённые к ним шайбы.

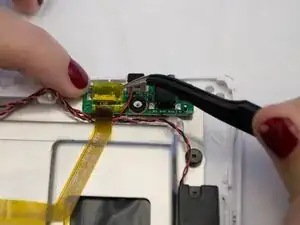

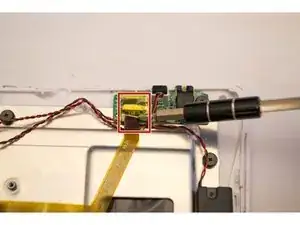

С помощью пинцета удалите жёлтую пластиковую ленту с разъёма.

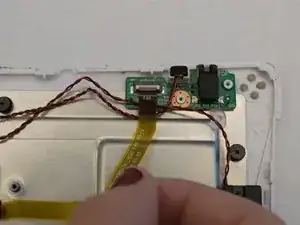

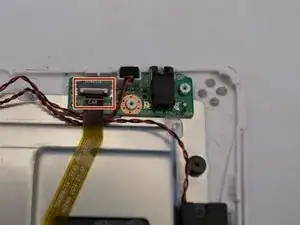

Поднимите белую часть разъёма и вытащите разъём.

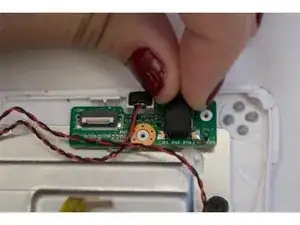

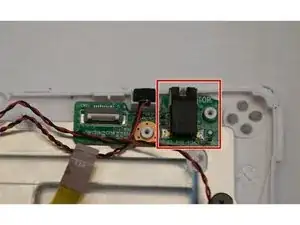

Легко сожмите чёрную часть аудиоразъёма и поднимите для замены.
