Замена экрана Nabi 2
Перед началом данной инструкции рекомендуем ознакомиться с руководством по снятию задней крышки Nabi 2.
Эта инструкция проведет вас через этапы замены треснувшего или неработающего экрана на Nabi 2. Поскольку экран приклеен к переднему блоку, рекомендуем заменить всю сборку дисплея.
Будьте осторожны при освобождении зажимов, которые фиксируют шлейфы дисплея. Используйте пластиковую лопатку и нажимайте прямо наружу, не поднимайте зажимы, они сломаются.
Шаг 1
Снимите резиновый бампер с планшета.
Шаг 2
С помощью отвертки PH00 снимите четыре крайние винта с задней части планшета.
Шаг 3
Осторожно вставьте пластиковый инструмент в щель устройства и начните аккуратно поднимать две пластиковые детали.
Пройдите инструментом по всему периметру устройства. Малые пластиковые зажимы должны освободиться. Если этого не происходит, аккуратно приложите наружное давление, пока зажимы не дадут.
Не пытайтесь принудительно открыть зажимы, так как они довольно легко ломаются.
Шаг 4

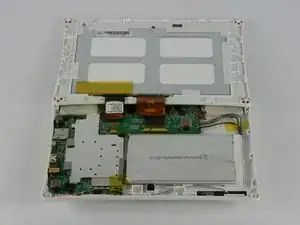

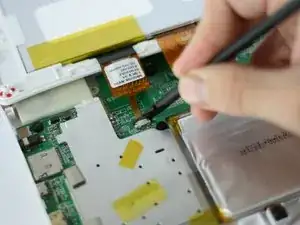

Уложите планшет на плоскую поверхность и снимите желтую ленту с разъема ZIF с каждой стороны.
Шаг 5

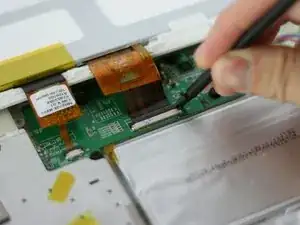

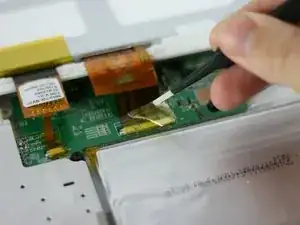

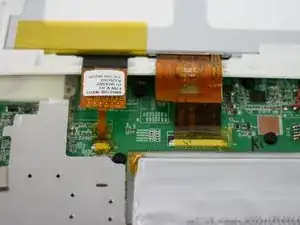

С помощью лопатки переместите коричневую вкладку вперед с каждой стороны разъема.

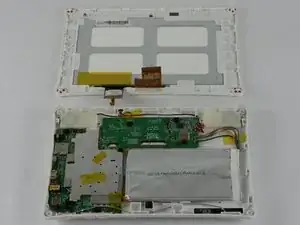

Перемещайте, пока разъем полностью не ослабнет, затем отделите экран от нижней части планшета.
Если экран не работает должным образом, вам потребуется заменить всю сборку дисплея.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
